Zeitschaltuhr

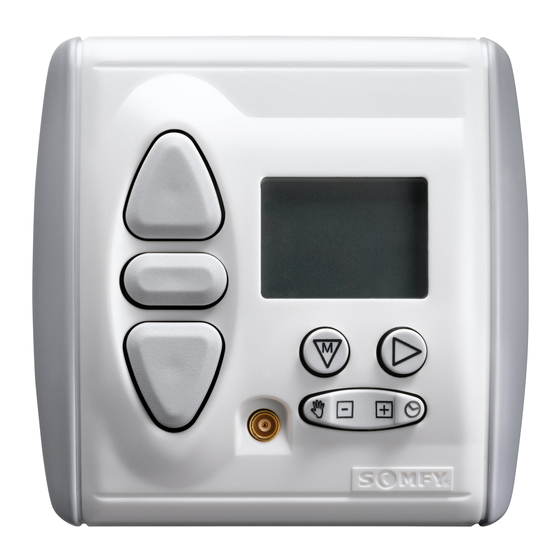

Chronis Uno L comfort
1. Werksseitige Voreinstellung
Es ist nur noch die Eingabe von aktueller Uhrzeit und Datum notwendig – fertig.
Voreingestellte feste Öffnungszeiten: Montag bis Freitag 7:30 Uhr, Wochenende 8:00 Uhr. Schließen: entsprechend den Sonnen-
untergangszeiten durch die Cosmic-Funktion.
2. Persönliche Öffnungs- und Schließzeiten
Die Zeiten sind jederzeit auch über logisches Menü veränderbar.
3. Automatische Umstellung Sommer-/Winterzeit
4. Manuelle Fahrbefehle sind jederzeit möglich
5. Automatik ist ein- und ausschaltbar
6. Sonnenautomatik
Über einen optionalen Helligkeitssensor ist eine individuelle Beschattung in Abhängigkeit der Sonnenintensität aktivierbar.
7. Dämmerungsautomatik
Über einen optionalen Helligkeitssensor werden die Behänge in Abhängigkeit der Lichtintensität geschlossen.
Folgende Funktionen stehen zur Verfügung:
Tages- / Wochenprogramm (F)
Für jeden Tag oder die ganze Woche können unterschiedliche Schaltzeiten für das automatische Öffnen oder Schlie-
ßen eingegeben werden. Zusätzlich besteht die Möglichkeit, eine weitere Zeit für das Öffnen und eine weitere für
das Schließen einzugeben. Diese Schaltzeiten können den Rollladen wahlweise ganz öffnen / schließen oder auf
eine zuvor eingestellte Zwischenposition fahren.
Cosmic-Funktion (C)
Die Schaltzeiten werden entsprechend den hinterlegten Sonnenauf- bzw. Sonnenuntergangszeiten über das ganze
Jahr gewählt. Es ist auch möglich diese um bis zu +/- 1:59 Std. zu verschieben (Differenzzeit) und ein zu frühes Öff-
nen bzw. zu spätes Schließen zu unterdrücken (Sperrzeit).
Urlaubsschaltung (SEC)
Variiert die festen Schaltzeiten bzw. die Cosmic-Zeiten je Tag per Zufallsgenerator um +/- 15 Minuten. Für ein be-
wohnt wirkendes Haus (siehe S. 2).
Chronis Uno L comfort
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihrer Zeitschaltuhr Chronis Uno L comfort optimal nutzen können,
bitten wir Sie diese Gebrauchsanweisung genau durchzulesen. Für Fragen, Anregungen und
Wünsche stehen wir Ihnen unter der Rufnummer 0 18 05/25 21 31
gung.
Chronis Uno L comfort – die Zeitschaltuhr aus dem inteo-Steuerungsprogramm für die
Steuerung eines elektrisch betriebenen Rollladens oder einer elektrisch betriebenen Jalou-
sie mit folgenden Merkmalen:
gerne zur Verfü-
( 0,12 €/min.)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY Chronis Uno L comfort
Inhaltszusammenfassung für SOMFY Chronis Uno L comfort
- Seite 1 ANWEISUNG Chronis Uno L comfort Damit Sie die Vorzüge Ihrer Zeitschaltuhr Chronis Uno L comfort optimal nutzen können, bitten wir Sie diese Gebrauchsanweisung genau durchzulesen. Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 0 18 05/25 21 31 gerne zur Verfü-...
-
Seite 2: Display-Ansicht
Urlaubsschaltung (SEC) Security-Funktion ein- / ausschalten: Display-Ansicht Displayanzeige Normalbetrieb: Displayanzeige Datum: Anzeige „Sonne“ (Helligkeitssensor Aktueller Tag optional) Uhrzeit Monat Sommerzeit (S) / Winterzeit (W) Nächste Fahrzeit Jahr Nächste Fahrtrichtung Helligkeitsautomatik Betriebsart Cosmic (C) / Fest (F) deaktiviert Chronis Uno L comfort... - Seite 3 Einstellung Erklärung Bei der Chronis Uno L comfort handelt es sich um eine menügeführte Zeitschaltuhr, d. h. alle Einstellmöglichkeiten sind einfach über das Menü zu ändern. ● drücken (mind. 2 sec.), bis im Display „Uhr“ erscheint, um Hauptmenü öffnen/ in das Einstellmenü zu gelangen ●...
- Seite 4 +/- 1 Std. 59 Min. verschieben. ➔ Die Sperrzeit ist werkseitig ausgeschaltet. Durch Drücken von können Sie die hinterleg- ten Werte für die Sonnenaufgangszeiten so begrenzen, dass Ihr Behang nicht vor der eingestellten Uhrzeit öff- net. Einstellbereich: 5:00 bis 9:00 Uhr. Chronis Uno L comfort...
- Seite 5 ➔ Die Sperrzeit ist werkseitig ausgeschaltet. Durch Drücken von können Sie die hinterleg- ten Werte für die Sonnenuntergangszeiten so begren- zen, dass Ihr Behang nicht später als zur eingestellten Uhrzeit schließt. Einstellbereich: 18:00 bis 22:00 Uhr. Chronis Uno L comfort...
- Seite 6 Sie den Wert, bei dem Ihr Behang in die Schattenposition fährt, entsprechend anpassen. Hierbei gilt: Wert 01 = Rollladen fährt bei schwacher Sonne Wert 12 = Rollladen fährt bei starker Sonne Wert 00 = Sonnenautomatik „AUS“ Chronis Uno L comfort...
-
Seite 7: Mode Einstellen
Bitte beachten Sie, dass der Behang erst schließt, wenn der Dämmerungswert und die letzte Schließen-Zeit erreicht sind. kurz Mode einstellen Im Menü “Mode” können Sie die Chronis Uno L comfort für die Verwendung mit Jalousien umstellen. Europäische Bedienergonomie (vbEU) Kurzes Antippen der - oder -Taste ➔... -
Seite 8: Rücksetzen Auf Werkseinstellung
Sie den Programmiermode verlassen. Dies ist aus jeder Position möglich. 2 Sec. Alle Einstellungen werden gespeichert. Rücksetzen auf Werkseinstellung für mindestens 10 Sekunden ➔ im Display erscheint: Drücken Sie gleichzeitig Achtung! Alle individuellen Einstellungen werden gelöscht! Chronis Uno L comfort... -
Seite 9: Einlernen Der Zwischenposition Bei Geöffnetem Rollladen
Frei wählbare Zwischenposition Mit der Zeitschaltuhr Chronis Uno L comfort haben Sie die Möglichkeit zwei Positionen wie z. B. Schatten- bzw. Lüftungsposition ein- zulernen, die Sie dann manuell oder automatisch über die Schaltzeiten anfahren können. Einlernen der Zwischenposition bei geöffnetem Rollladen Drücken Sie bei geöffnetem Behang gleichzeitig... -
Seite 10: Installation
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten! Der ordnungsgemäße Betrieb ist nur bei fachgerechter Installation und ausreichender Stromversorgung gewährleistet! Montage Chronis Uno L comfort ist für die Montage in einer Standard Unterputz-Schalterdose oder einer passenden Aufputz-Kappe geeignet. Netz 4 x 0,75 mm 230V-50Hz... - Seite 11 17 mm 80 mm (Schaltzeit Relais): ca. 3 min. Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen und ande- ren relevanten Vorschriften der Direktiven 89/336/EEC und 73/23/EEC entspricht. Die Kon- formitätserklärung kann abgerufen werden unter der Internet-Adresse www.somfy.com, Klausel CE.
- Seite 12 Schaltzeit Woche Schaltzeit je Tag einstellen einstellen kurz kurz kurz kurz Helligkeitswert Dämmerungswert einstellen einstellen Sensor kurz kurz kurz Betriesart einstellen Betriebsart kurz kurz kurz Schaltzeit auf IP aktivieren Zwischenposition kurz Chronis Uno L comfort...
