Zubehör
Für diesen Ofen gibt es folgende Zubehörteile:
•
Deckplatte aus Speckstein
•
Rohrverkleidung, 645 mm oder 900 mm
•
Frischluftstutzen
•
Kassette für externe Frischluftversorgung
•
Bodenplatte / Vorlegeplatte
Der Ofen kann nachträglich durch den Fachhändler für exter-
ne Verbrennungsluftversorgung hinten vorbereitet werden.
Stellschrauben
Für den Fall, dass der Boden uneben ist, gibt
es im Holzlagerfach zwei Stellschrauben,
womit man den Ofen justieren kann.
Daten für die Schornsteinberechnung
Kamin-
Bauart
ofen
Typ
SCAN
45
1
Spalte 2 u. 5 ist die Abgastemperatur hinter dem Abgasstutzen.
Spalte 3 u. 6 ist der Mindestförderdruck bei Nennwärmeleistung in Pa.
Spalte 7 ist der Mindestförderdruck bei 0,8 x Nennwärmeleistung in Pa.
SCAN 45
Mit offenem Feuerraum
Rauch-
1
2
stutzen
Abgas-
Abgas-
massen-
tempe-
strom
ratur
o C
mm
g/s
150
-
-
Folie abziehen, ehe der Ofen angeheizt wird!

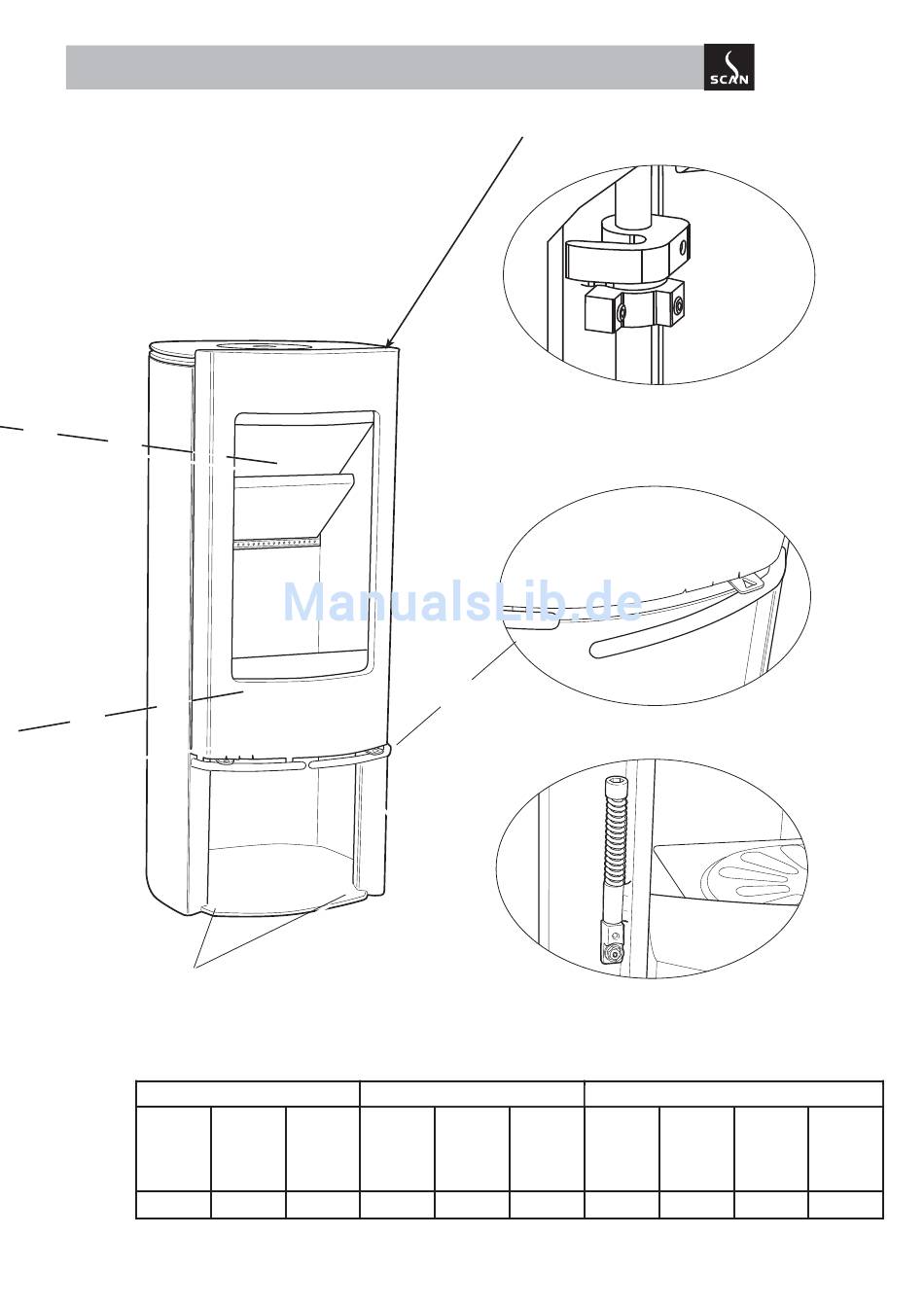

Justierung der Schließhaken
Sollten sich die Schließhaken gelöst oder gedreht
haben, können sie mit einem Sechskantschlüssel wie-
der justiert werden.
Griff
Der Bedienungsgriff ist gleichzeitig eine elegante
Dekorleiste. Ziehen Sie den Griff heraus, um die
Tür zu öffnen.
Bauart 1 (selbstschließende Tür)
Die Tür wird werkseitig in BA 1 geliefert (BRD). Die
Feder kann mit einem Sechskantschlüssel gespannt
bzw. gelöst werden. Siehe Skizze.
Mit geschlossenem Feuerraum
3
4
Min.
Abgas-
Druck
massen-
Nennl.
strom
Pa
g/s
-
5
5
6
7
Abgas-
Min.
0,8
tempe-
Druck
Min.
ratur
Nennl.
Druck
o C
Pa
Pa
310
14
11
