Herzlichen Glückwunsch zu Ihrem neuen
SCAN - Kaminofen
Sie haben das Erzeugnis eines führenden Herstellers von
Kaminöfen in Europa gewählt. Wenn Sie die nachstehenden
Ratschläge und Anweisungen beachten, werden Sie viel
Freude an diesem Ofen haben.
Bitte lesen Sie diese Gebrauchsanweisung sowie die gene-
relle Aufstellanleitung gründlich durch, bevor Sie mit der
Montage beginnen oder den Ofen in Betrieb nehmen.
Saubere Verbrennung
Der SCAN 45 ist mit einem separaten Kanal (Clean-Burn
Technik) versehen, der zusätzliche Verbrennungsluft
in die Brennkammer leitet (Tertiärluft). Diese Luft wird
durch die kleinen Löcher in der Edelstahlschiene direkt
unter der Rauchumlenkplatte in die Brennkammer
geleitet.
3
4
1

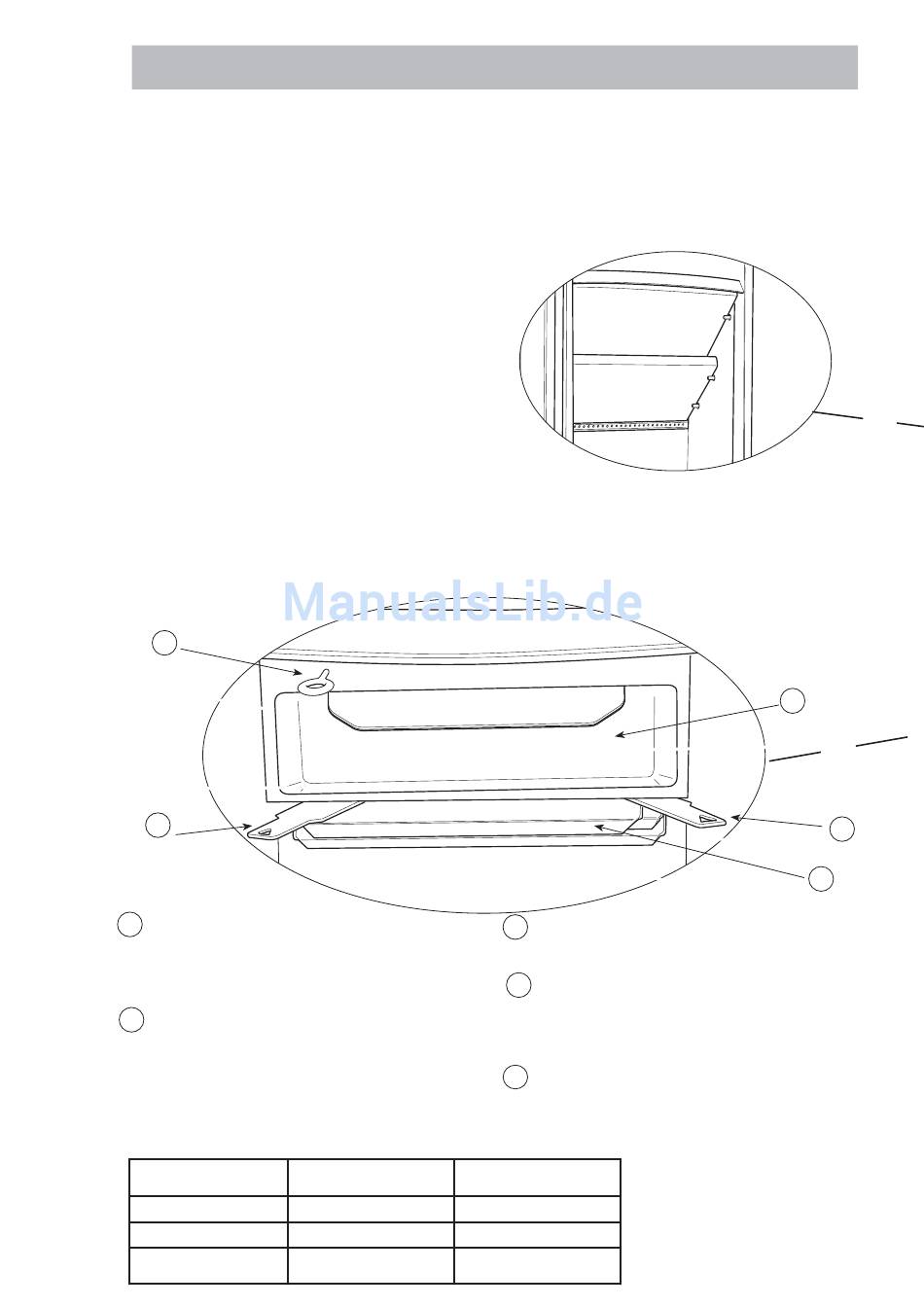

Aschenkasten. Der Aschenkasten befindet sich unterhalb der
Feuerstelle hinter der Tür. Wichtig: Seien Sie bitte vorsichtig,
wenn Sie dem Kaminofen Asche entnehmen, denn die Glut
kann bis 24 Stunden anhalten. Asche niemals in brennbare/
temperaturempfindliche Behälter füllen.
2
Deckel für Aschenkasten. Unter dem Aschenkasten befindet
sich ein dazu gehörender Deckel. Dieser dient beim Entleeren
als Staubschutz und muss bei Betrieb des Ofens wieder unter-
halb des Aschenkastens als Brandschutz eingeschoben sein.
Einstellung der Verbrennungsluft bei
der Nennwärmeleistung 5 kW
Scheitholz / Holzbriketts
SCAN 45
Verbrennungsluft %
Primärluft %
SCAN 45
3
4
5
Einfeuerungsmenge max./
Std.
1,6 kg
100
25
Rauchumlenkplatten
Bei der Demontage werden die Halterungen
an einer Seite herausgezogen, und die
Rauchumlenkplatten können schräg heraus-
genommen werden.
Bedienungshaken für Rüttelrost. Der Kaminofen ist mit
einem Rüttelrost versehen. Die Asche fällt von der Feuerstelle
in den Aschenkasten, wenn der Rüttelrost betätigt wird.
Regulierung der Primärluft. Die Luftzufuhr ist geschlos-
sen, wenn der Schieber nach links und offen, wenn der
Schieber nach rechts gechoben ist. Er soll in der Anheiz- und
Nachfüllphase offen und während des Dauerbrands geschlos-
sen sein.
Regulierung der Verbrennungsluft. Die Luftzufuhr ist
geschlossen, wenn der Schieber nach links und offen, wenn
der Schieber nach rechts geschoben ist. Die Einstellung des
Verbrennungsluftschiebers reguliert die Wärmeabgabe des
Ofens.
.
Die Primärluft, der Aschenkasten und
der Rüttelrost müssen während des
Dauerbraunds geschlossen sein.
1
5
2
