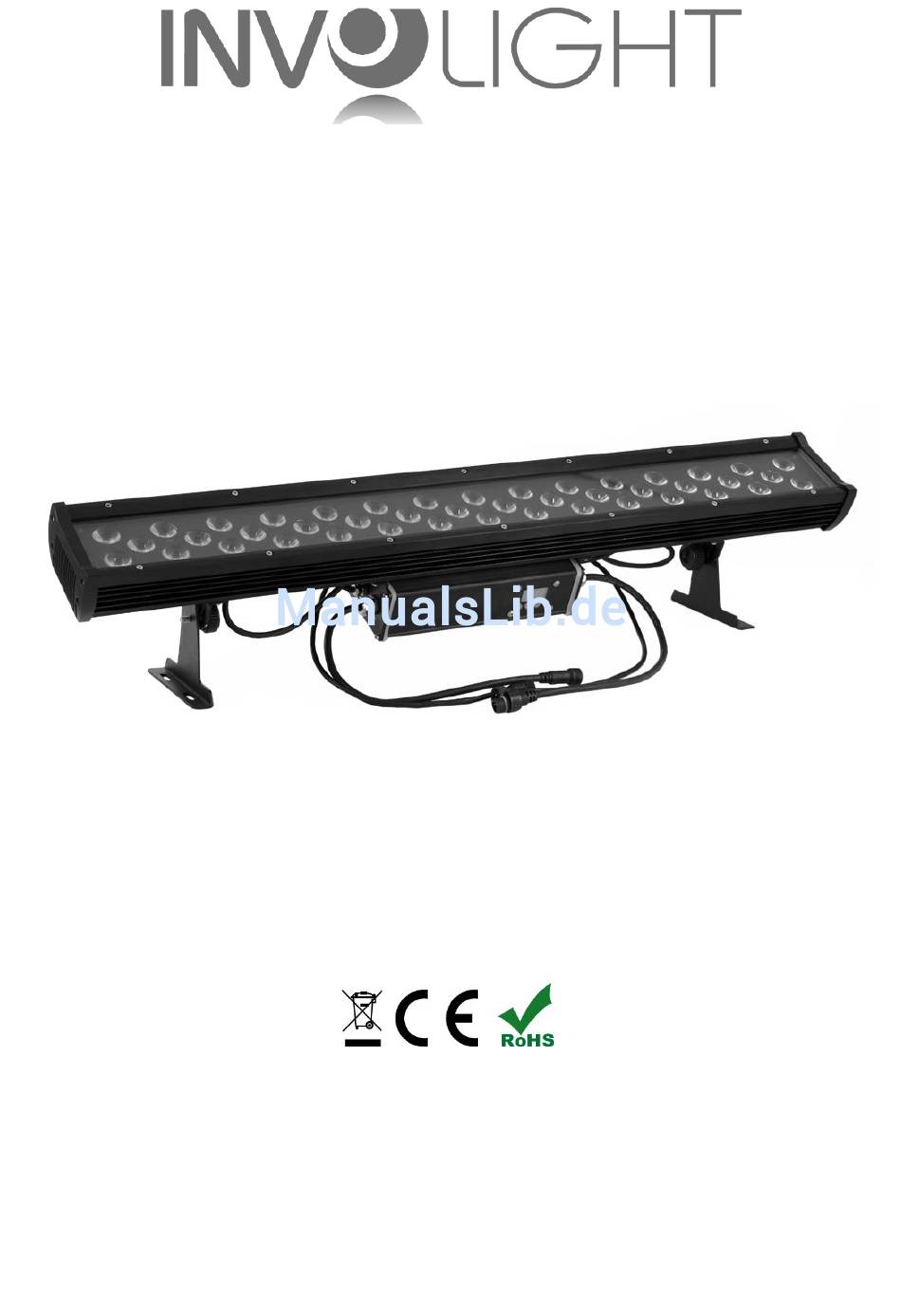

- Seite 1 Bedienungsanleitung LEDBAR500 Professionelle 44 x 3W 3-in-1 RGB ED Bar Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................4 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „LEDBAR500“! Mit diesem Gerät sind Sie Eigentümer einer hochwertigen und professionellen LED Outdoor Bar. Damit Ihnen Ihre „LEDBAR500“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Das Gerät kann im automatischen oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen über 5, 8 oder 9 Kanäle gesteuert. Sie können die „LEDBAR500“ mit jedem handelsüblichen DMX-Controller steuern. -
Seite 6: Anschlüsse, Bedien- Und Anzeigeelemente
3.1 Anschlüsse, Bedien- und Anzeigeelemente: 1. POWER-IN: Fest verbundenes Netzkabel mit verschraubbarem Spezial-Kabelstecker (staub- und strahlwassergeschützt nach IP66). Netzanschlusskabel mit Schuko-Stecker inklusive. DMX-IN: Fest verbundenes DMX-Kabel verschraubbarem Spezial-Kabelstecker (staub- strahlwassergeschützt nach IP65) zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 3. DMX-OUT: Fest verbundenes DMX-Kabel mit verschraubbarem Spezial-Kabelstecker (staub- und strahlwassergeschützt nach IP66) zum Weiterleiten des DMX-Steuersignals. -
Seite 7: Verbindungen In Der Betriebsart „Dmx
8-Kanal Modus: Kanal Wert Funktion 0 – 255 Master Dimmer von 0 - 100% 0 – 255 Rot 1 von 0 – 100% dimmen 0 – 255 Grün 1 von 0 – 100% dimmen 0 – 255 Blau 1 von 0 – 100% dimmen 0 –... -
Seite 8: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Die „LEDBAR500“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu die „LEDBAR500“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 9: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen DMX-Anschlüsse -Kabel korrekte Verbindung. Überprüfen Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 10: Teil 6: Technische Daten
Teil 6: Technische Daten: LEDBAR500 MODELLBEZEICHNUNG: Outdoor LED Wallwasher Produktart: Farbspektrum: LED Anzahl: LED Typ: 3W 3-in-1 Abstrahlwinkel: 45° DMX Eingang: 3-Pol Spezialstecker, verschraubbar DMX Ausgang: 3-Pol Spezialstecker, verschraubbar DMX Modus: 5, 8 oder 9 Kanäle DMX Funktionen: Master Dimmer, Farbwechsel, Stroboskop, Auto Programme, Geschwindigkeit. -
Seite 11: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 12 LEDBAR500 Bestellnummer: A-000000-01512 www.destilan-deutschland.de...
