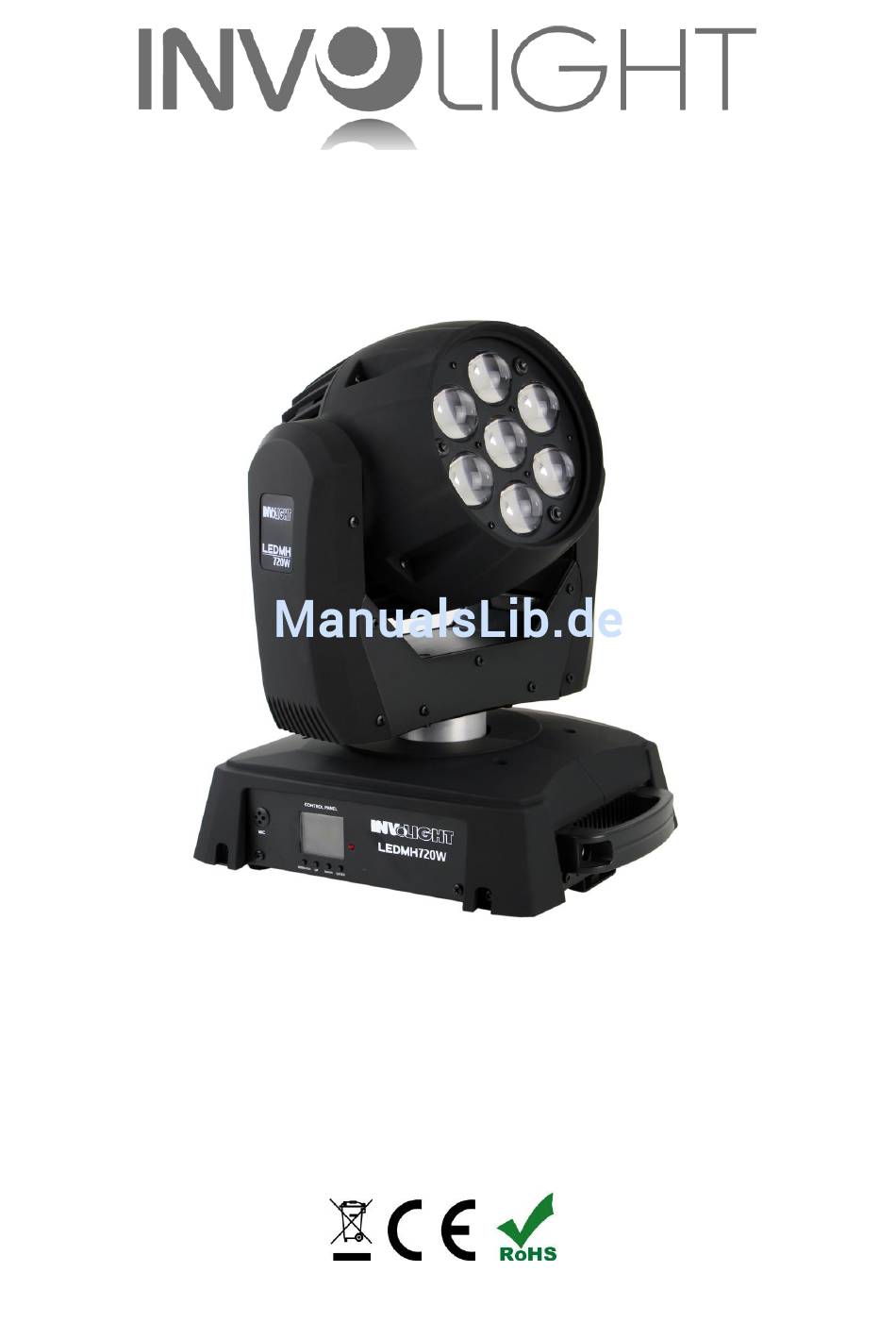

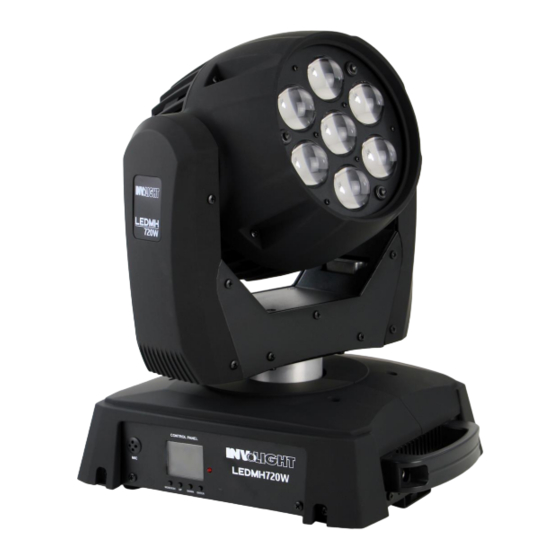

- Seite 1 Bedienungsanleitung LED MH720W Moving Head Wash Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................2 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ..........................4 Teil 3: Funktionen: ........................... 5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ................5 3.2 Bedienung: .......................... -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LED MH720W“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED DMX Moving Heads. Damit Ihnen Ihr „LED MH720W“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 4 Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. WARNUNG! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien, Styroporteil etc. könnten für Kinder zu einem gefährlichen Spielzeug werden! Lieferumfang: 1x „LED MH720W“, 1x Befestigungsbügel, 1x Kaltgerätekabel, 2x Schraube für Bügel, 1x Bedienungsanleitung...
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „LED MH720W“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! 3.2 Bedienung: Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „LED MH720W“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet. - Seite 7 Startadresse einstellen. Wählen Sie mit [UP] und [DOWN] einen Wert zwischen 1 und 512. Drücken Sie [ENTER], um die Einstellung zu bestätigen und anschließend [MODE/ESC], um zurück zum Hauptmenü zu wechseln. Menü für die Betriebsartenauswahl. Betriebsart „DMX“: Mit [UP] und [DOWN] können Sie einen der folgenden DMX- Betriebsmodi auswählen: 14 oder 29 Kanäle.
- Seite 8 Lüfter Steuerung: Mit [UP] und [DOWN] können Sie zwischen „Auto“ (automatische Regelung der Lüfter Geschwindigkeit) und „Full“ (maximale Lüfter Geschwindigkeit) wählen. Einschaltdauer des Displays: Mit [UP] und [DOWN] können Sie jetzt zwischen „ON“ (Display dauerhaft eingeschaltet) und „OFF“ (Abschaltung des Displays, wenn 30 Sekunden lang keine Taste gedrückt wird) wählen.
-
Seite 9: Verbindungen In Der Betriebsart „Dmx
Einstellungsmenü: [MODE] und [ENTER] gleichzeitig drücken. Benutzen Sie [UP] und [DOWN], um das Menüpasswort 2323 einzugeben. Pan-Justierung: Drücken Sie [UP] und [DOWN] , bis in der oberen Zeile des Displays „Pan“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Stellen Sie mit den Tasten [UP] bzw. -
Seite 10: Stand Alone-Betrieb
MH720W“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „LED MH720W“ belegt 14 oder 29 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. muss ein DMX-Controller beim ersten Gerät an „DMX Input“... - Seite 11 90 … 104 Stroboskop-Effekt 3 (langsam an, schnell aus), schnell → langsam 105 … 109 Offen 110 … 124 Stroboskop-Effekt 4 (zufällig), schnell → langsam 125 … 129 Offen 130 … 144 Stroboskop-Effekt 5 (zufällig, schnell an, langsam aus), schnell → langsam 145 …...
- Seite 12 88 … 103 Bewegungsmuster 6 104 … 119 Bewegungsmuster 7 120 … 135 Bewegungsmuster 8 136 … 151 Bewegungsmuster 1 mit Musiksteuerung 152 … 167 Bewegungsmuster 2 mit Musiksteuerung 168 … 183 Bewegungsmuster 3 mit Musiksteuerung 184 … 199 Bewegungsmuster 4 mit Musiksteuerung 200 …...
- Seite 13 65 … 69 Farbe 13 70 … 74 Farbe 14 75 … 79 Farbe 15 80 … 84 Farbe 16 85 … 89 Farbe 17 90 … 94 Farbe 18 95 … 99 Farbe 19 100 … 104 Farbe 20 105 …...
- Seite 14 0 … 255 Dimmer (0 % bis 100 %) 0 … 19 Geschlossen 20 … 24 Offen 25 … 64 Stroboskop-Effekt 1 schnell → langsam 65 … 69 Offen 70 … 84 Stroboskop-Effekt 2 (schnell an, langsam aus), schnell → langsam 85 …...
-
Seite 15: Teil 5. Fehlerbehebung
135 … 139 Dimmergeschwindigkeit schnell 140 … 144 Dimmergeschwindigkeit langsam 145 … 255 Ohne Funktion 0 … 7 Keine Bewegung 8 … 23 Bewegungsmuster 1 24 … 39 Bewegungsmuster 2 40 … 55 Bewegungsmuster 3 56 … 71 Bewegungsmuster 4 72 …... -
Seite 16: Teil 6: Wartung
Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten: MODELLBEZEICHNUNG: LED MH720W Produktart: LED Moving Head Typ: Wash... -
