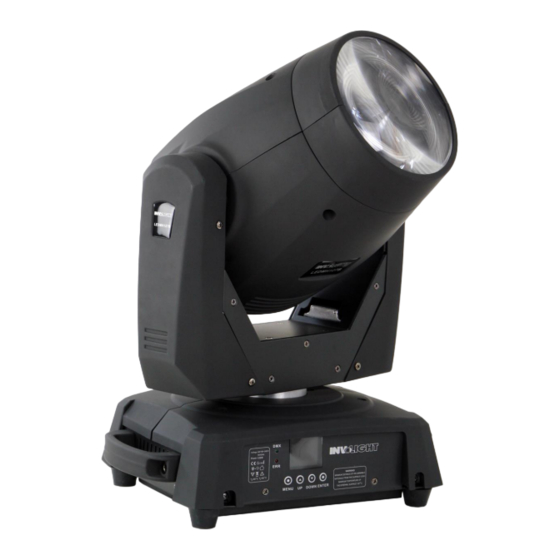

involight LED MH77B Bedienungsanleitung
Moving head beam
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für involight LED MH77B
Inhaltszusammenfassung für involight LED MH77B
- Seite 1 Bedienungsanleitung LED MH77B Moving Head Beam Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ..........................4 Teil 3: Funktionen: ........................... 5 3.1 LCD-Display mit 4-Tasten Bedienung: ................... 5 3.2 Anschlüsse: .......................... -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LED MH77B“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED DMX Moving Heads. Damit Ihnen Ihr „LED MH77B“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „LED MH77B“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Verbinden Sie den „LED MH77B“ mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „LED MH77B“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet. -
Seite 7: Dmx-Anschlüsse
TILT 0-255 TILT -Position manuell einstellen TILT-Position mit 16 Bit-Auflösung manuell TILT Fine 0-255 einstellen Geschwindigkeit der PAN-/TILT-Bewegung PAN- TILT Time 0-255 manuell einstellen Strobe-Effekt Geschwindigkeit manuell Stop / Strobe 0-255 einstellen Dimmer 0-255 Dimmer Intensität manuell einstellen Manual Colour 0-255 Farbrad manuell einstellen. -
Seite 8: Verbindungen In Der Betriebsart „Dmx
Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.5 Stand Alone-Betrieb: Der „LED MH77B“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LED MH77B“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 9: Teil 4: Die Dmx-Belegung
Teil 4: Die DMX-Belegung: Der „LED MH77B“ belegt 15 oder 19 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 10 Fokus 0-255 Schärfe einstellen 0-127 Offen Prisma 128-255 Prisma 0-63 Feste Position von 0° bis 360° 64-127 Rechts-Links Rotation, Geschwindigkeit absteigend Prisma Rotation 128-191 Prisma Rotation links, Geschwindigkeit absteigend 192-255 Prisma Rotation rechts, Geschwindigkeit ansteigend 0-127 Keine Finktion Frost-Filter 128-255 Frost Effekt 0-52 Split-Farben manuell einstellen.
-
Seite 11: Teil 5. Fehlerbehebung
Teil 5. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. Probieren Sie einen anderen DMX-Controller aus. -
Seite 12: Teil 7: Technische Daten
Teil 7: Technische Daten: LED MH77B MODELLBEZEICHNUNG: Produktart: Moving Head Typ: Beam LED Anzahl: LED Typ: 75W, weiß Abstrahlwinkel: 3,5° Goborad: 8 Gobos + offen Farbrad: 8 Farben + offen DMX Eingang: XLR 3-Pol mänlich DMX Ausgang: XLR 3-Pol weiblich DMX Modus: 15 oder 19 Kanäle... -
Seite 13: Teil 8: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 LED MH77B Bestellnummer: A-000000-04899 www.destilan-deutschland.de...
