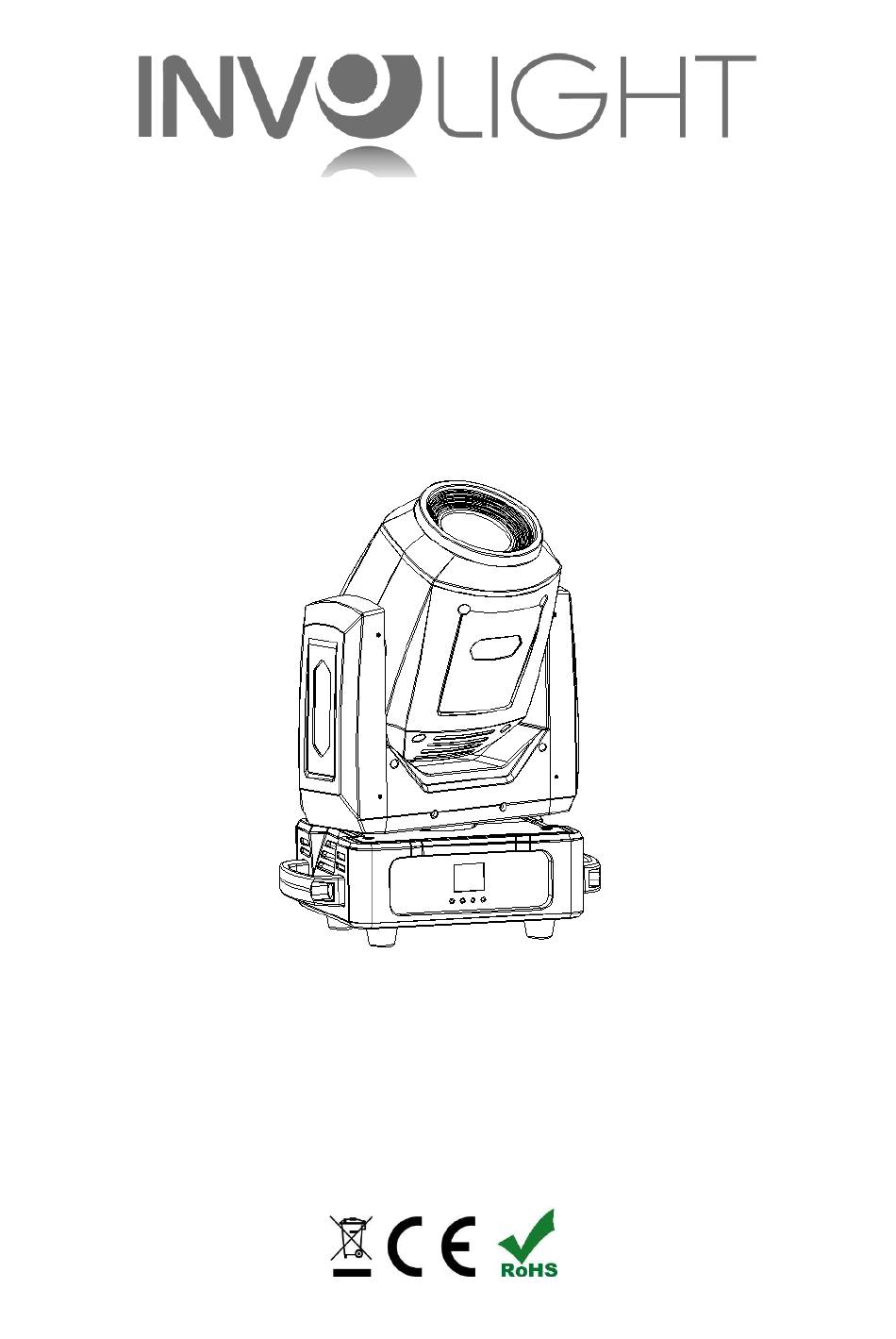

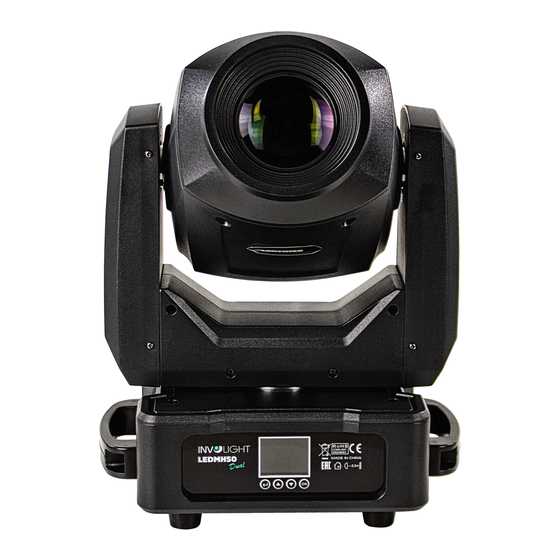

- Seite 1 Bedienungsanleitung User manual Руководство по эксплуатации LEDMH50 DUAL Moving Head 2in1 Spot / Beam...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 Teil 2: Installation..........................4 Teil 3: Funktionen..........................5 3.1 LCD-Display mit 4-Tasten Bedienung..................5 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „LEDMH50 DUAL“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung. Der INVOLIGHT „LEDMH50 DUAL“ ist ein Lichteffektgerät, mit dem sich farbige Lichteffekte darstellen lassen. Es wurde für den professionellen Gebrauch im Bereich der Veranstaltungstechnik – ausschließlich in Innenräumen – entwickelt und konzipiert. Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. -
Seite 6: Teil 3: Funktionen
1-Clamps 2-Sicherungsseil 3-Omega Clamps 4-Quick-lock fastener 5-Truss Teil 3: Funktionen. 3.1 LCD-Display mit 4-Tasten Bedienung. Verbinden Sie den „LEDMH50 DUAL mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „LEDMH50 DUAL“. -
Seite 7: Menüstruktur
3.2 Menüstruktur. Modus Menü Beschreibung DMX Adressierung. Taste (Enter), bis “DMX a) Drücken Sie auf die Address” angezeigt wird. b) Drücken Sie zum Auswählen der gewünschten ▲ ▼ Adresse auf die Tasten (Up) oder (Down). Address Address Setting c) Sobald die richtige Adresse im Display angezeigt wird, bestätigen Sie mit der Taste d) Drücken Sie auf die Taste (Return) um den... - Seite 8 die Taste d) Drücken Sie auf die Taste (Return) um den Auswahl ohne speichern zu verlassen. Mit dieser Funktion können Sie das Gerät zurücksetzen. Head Reset a) Drücken Sie auf die Taste (Enter), bis "Reset" angezeigt wird. Pan/Tilt Reset b) Zum Auswählen der gewünschten Reset-Funktionen ▲...
- Seite 9 Sprachauswahl. a) Drücken Sie auf die Taste (Enter), bis " Language" angezeigt wird. ▲ ▼ b) Drücken Sie die Tasten (Up) oder (Down) und wählen Sie die gewünschte Sprache aus. Language c) Zum Bestätigen und Verlassen des Menüs drücken Sie die Taste d) Drücken Sie auf die Taste (Return) um den...
-
Seite 10: Dmx-Anschlüsse
3.3 Anschlüsse: Powercon-Kompatibel Netzstromeingang. Powercon-Kompatibel Netzstromausgang. 3. Sicherungshalter für F5A 250V Sicherung. 4. 3-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals. 5. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult). Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! DMX-Anschlüsse: Eine XLR-Buchse dient als DMX-Ausgang, ein XLR-Stecker dient als DMX-Eingang. -
Seite 11: Verbindungen In Der Betriebsart „Dmx
Ω DMX512 Ab einer Kabellänge von 300m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX- Splitter/Repeater (z.B. Involight DMXS4, DMXS6 oder DMXS8) verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten. WICHTIG: Am letzen Gerät in einer DMX-Kette sollte ein Endwiderstand zum Abschluss der Kette angeschlossen werden. -
Seite 12: Stand Alone-Betrieb
3.6 Stand Alone-Betrieb. Der „LEDMH50 DUAL“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LEDMH50 DUAL“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „LEDMH50 DUAL“ belegt 20 oder 14 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 13 146-148 Farbe7 149-151 Farbe8 152-154 Farbe9 155-157 Farbe10 158-160 Farbe11 161-163 Farbe12 164-166 Farbe13 167-169 Offen Rotation Uhrzeigersinn, Geschwindigkeit 170-212 absteigend Rotation gegen den Uhrzeigersinn, Geschwindigkeit 213-255 ansteigend Farbrad Fine 0-255 Manuelle Feinpositionierung Offen 6-11 Gobo1 12-15 Gobo2 16-19 Gobo3 20-23 Gobo4 24-27...
- Seite 14 100-107 Gobo 4 Shake: Geschwindigkeit ansteigend 108-115 Gobo 5 Shake: Geschwindigkeit ansteigend 116-123 Gobo 6 Shake: Geschwindigkeit ansteigend 124-131 Gobo 7 Shake: Geschwindigkeit ansteigend 132-139 Gobo 8 Shake: Geschwindigkeit ansteigend 140-147 Gobo 9 Shake: Geschwindigkeit ansteigend 148-155 Gobo 10 Shake: Geschwindigkeit ansteigend 156-163 Gobo 11 Shake: Geschwindigkeit ansteigend 164-171...
- Seite 15 Rotation gegen den Uhrzeigersinn, Geschwindigkeit 194-255 ansteigend 0-128 Exakte Positionierung Goborotation im Uhrzeigersinn, Geschwindigkeit 129-192 Gobo rotation absteigend Goborotation gegen den Uhrzeigersinn, 193-255 Geschwindigkeit ansteigend 0-127 Prisma Effekt aus Prisma 128-255 Prisma Effekt ein 0-127 Exakte Positionierung Goborotation im Uhrzeigersinn, Geschwindigkeit 128-189 absteigend Prisma rotation...
- Seite 16 Gobo Wechseln: 1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen. 2. Entfernen Sie beide Kopfabdeckungen. Positionieren Sie den Kopf so, dass die Frontlinse nach unten weist. 3. Drehen Sie das gewünschte Goborad, bis das zu ersetzende Gobo oben steht. 4.
-
Seite 17: Teil 5: Fehlerbehebung
Statisches Goborad: Teil 5: Fehlerbehebung. Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. -
Seite 18: Teil 6: Wartung
Teil 6: Wartung. Reinigung und Wartung: Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. - Seite 19 LEDMH50 DUAL Abmessungen und Zeichnungen:...
-
Seite 20: Teil 8: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 21 LEDMH50 DUAL 052809 267784 Bestellnummer: A-000000-06016 www.destilan.de...
- Seite 41 LEDMH50 DUAL 052809 267784 Order Code: A-000000-06016 www.destilan.de...
- Seite 60 LEDMH50 DUAL 052809 267784 Order Code: A-000000-06016 www.involight.com/ru/...
