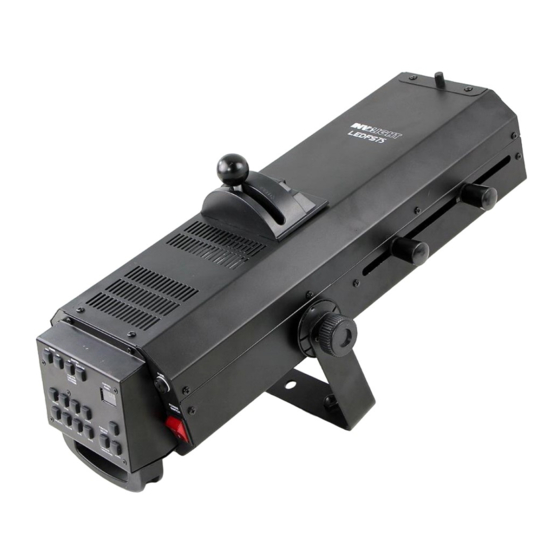

- Seite 1 Bedienungsanleitung LED FS150 LED Follow Spot DMX Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis. Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Anschlüsse und Bedienelemente: ..................5 3.1 Gobo einsetzen / austauschen: ..................7 Teil 4. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LED FS150“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Follow Spots. Damit Ihnen Ihr „LED FS150“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Verfolgerscheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an AC100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Anschlüsse Und Bedienelemente
Teil 3: Anschlüsse und Bedienelemente: ABB.1. Ansicht von rechts. 1. Hebel zur Verstellung der Irisblende. Mit der Irisblende kann der Lichtkreisdurchmesser eingestellt werden vom kleinsten „spot“ bis zum vollen „flood“, wobei die Beleuchtungsstärke sich nicht verändert. 2. Hebel zum Verschieben der Lochblende in Längsrichtung entlang der optischen Achse. - Seite 7 ABB.3. Rückseite. 9. 9. 10. 11. 9. Tasten [DIMMER MAX], [DIMMER MIN] – Benutzen Sie die Tasten um die Helligkeit zu erhöhen bzw. zu verringern. 10. Taste [SHUTTER ON] - Öffnet die Blende, wenn das Gerät vorher dunkelgeschaltet war oder schaltet den Strobe-Effekt ein wenn die Taste etwa 3 Sekunden gedrückt wird.
-
Seite 8: Gobo Einsetzen / Austauschen
DMX-Anschlüsse. Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in einem XLR-Stecker als 120 Ω... -
Seite 9: Teil 4. Dmx-Modus
Reihenschaltung zu bilden Teil 5. Stand-Alone-Betrieb: Der „LED FS150“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LED FS150“ vom Controller, drücken Sie [FUNCTION SELECT], um das Hauptmenü zu aktivieren und eine Betriebsart auszuwählen. Drücken Sie so oft [FUNCTION SELECT], bis das Display „Nan“ anzeigt. Das Gerät befindet sich... -
Seite 10: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 11: Teil 6: Technische Daten
Teil 6: Technische Daten: LED FS150 MODELLBEZEICHNUNG: Produktart: LED Verfolgerscheinwerfer LED Anzahl: LED Typ: 140W Luminus LED Zoombereich: 8° - 11° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 3 Kanäle DMX Funktionen: Dimmer, Farbwechsel, Shutter... -
Seite 12: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 LED FS150 Bestellnummer: A-000000-01652 www.destilan-deutschland.de...
