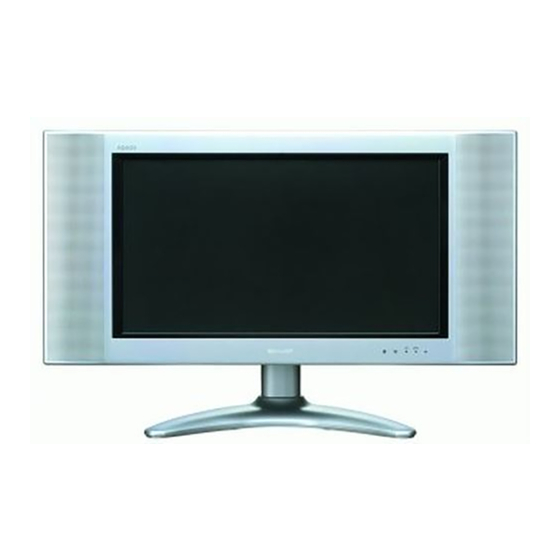

LC-22SV2E
LCD COLOUR TELEVISION
LCD-FARBFERNSEHGERÄT
TÉLÉVISION COULEUR À ÉCRAN
À CRISTAUX LIQUIDES (LCD)
TELEVISORE A COLORI LCD
TELEVISIÓN EN COLOR LCD
LCD-FÄRG-TV
LCD-KLEURENTELEVISIE
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
MANUALE DI ISTRUZIONI
MANUAL DE MANEJO
BRUKSANVISNING
GEBRUIKSAANWIJZING
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sharp LC-22SV2E
Inhaltszusammenfassung für Sharp LC-22SV2E
- Seite 1 LC-22SV2E LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT TÉLÉVISION COULEUR À ÉCRAN À CRISTAUX LIQUIDES (LCD) TELEVISORE A COLORI LCD TELEVISIÓN EN COLOR LCD LCD-FÄRG-TV LCD-KLEURENTELEVISIE OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI MANUALE DI ISTRUZIONI MANUAL DE MANEJO BRUKSANVISNING GEBRUIKSAANWIJZING...
-
Seite 2: Inhaltsverzeichnis
LC-22SV2E LCD-FARBFERNSEHGERÄT DEUTSCH BEDIENUNGSANLEITUNG Inhalt Seite Seite Lieber SHARP-Kunde ........2 Verschieben des Bildes am Bildschirm ..15 Wichtige Sicherheitshinweise ..... 2 Einstellung des WIDE-Modus ....16 Mitgeliefertes Zubehör ......... 4 Toneinstellungen ........17 Vorbereitungen ..........5 Einstellungen für HiFi-Sound ....17 Einlegen der Batterien in die Programme .......... -
Seite 3: Lieber Sharp-Kunde
Lieber SHARP-Kunde Wir danken Ihnen, dass Sie sich für ein LCD-Farbfernsehgerät von SHARP entschieden haben. Bitte lesen Sie die Sicherheitshinweise vor dem Gebrauch sorgfältig durch, damit ein störungsfreier Betrieb des Gerätes über viele Jahre gewährleistet ist. Wichtige Sicherheitshinweise Elektrizität verrichtet viele nützliche Aufgaben, aber bei fahrlässiger Handhabung kann sie auch Personen- und Sachschäden verursachen. - Seite 4 Wichtige Sicherheitshinweise (Fortsetzung) ■ Reinigung—Ziehen Sie vor der Reinigung des Gerätes unbedingt das Netzkabel von der Netzsteckdose ab. Verwenden Sie ein feuchtes Tuch zum Reinigen des Gerätes. Keine flüssigen Reinigungsmittel oder Reinigungssprays verwenden. ■ Wasser und Feuchtigkeit—Betreiben Sie das Gerät nicht in der Nähe von Wasser, z.B.
-
Seite 5: Mitgeliefertes Zubehör
Trockenbatterien R-03 (Größe “AAA”, UM/SUM-4) (×2) Netzteil (×1) Netzkabel (×1) *Die Steckerformen sind von Land zu Land unterschiedlich. Bedienungsanleitung (×1) Kabelklammer (×2) LC-22SV2E LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT TÉLÉVISION COULEUR À ÉCRAN À CRISTAUX LIQUIDES (LCD) TELEVISORE A COLORI LCD TELEVISIÓN EN COLOR LCD LCD-FÄRG-TV... -
Seite 6: Vorbereitungen
Vorbereitungen Einlegen der Batterien in die Fernbedienung Legen Sie vor der ersten Verwendung des LCD-Fernsehgerätes die zwei mitgelieferten Batterien R-03 (Größe “AAA”, UM/ SUM-4) in die Fernbedienung ein. Wenn die Batterien erschöpft werden und die Fernbedienung nicht mehr funktioniert, so ersetzen Sie die Batterien durch neue Batterien R-03 (Größe “AAA”, UM/SUM-4). -
Seite 7: Netzanschluss
Vorbereitungen (Fortsetzung) Netzanschluss An Gleichspannungseingang des Gerätes anschließen. Ziehen Sie den Haken nach unten, um den Deckel zu (MAIN POWER) Ziehen Sie den öffnen. Haken nach unten, um den Deckel zu öffnen. Netzsteckdose An die Gleichspannungs- Eingangsbuchse (POWER INPUT) An Netzsteckdose anschließen. -
Seite 8: Erstinbetriebnahme
Ende TV/VIDEO TV/VIDEO Drücken Sie OK, um mit der Suche durchführen automatischen Programmsuche 759.25MHz Auto-B/G zu beginnen. 8 SHARP 1 E 2 2 E 4 3 U 2 4 U 4 5 E 5 6 E 8 7 E1 Abbrechen... -
Seite 9: Bedienungselemente Am Fernsehgerät
Bedienungselemente am Fernsehgerät Bedienelemente Oberes Bedienungsfeld (–)/(+) (Lautstärke) CH ( )/( ) (Programme) MENU (Menü) TV/VIDEO (Eingang) (MAIN POWER) (Ein/Aus) MENU TV/VIDEO Der Bildschirm des LCD- Fernsehgerätes kann um 5° nach vorn und um 10° nach hinten gekippt werden. Er kann auch um 25°... -
Seite 10: Anschlüsse
Bedienungselemente am Fernsehgerät (Fortsetzung) Einstellen des Winkels Anschlüsse Antennenbuchse AUDIO OUT (L) AUDIO OUT (R) Kopfhörerbusche Kippen oder schwenken Sie das Display, indem Sie den Tragegriff erfassen und den Ständer mit Ihrer anderen Hand festhalten. Rückseite Tragegriff AV-IN 1 (21-stiftige Euro- SCART-Anschluss) S-VIDEO VIDEO... -
Seite 11: Tasten Der Fernbedienung
Tasten der Fernbedienung WIDE SUBPAGE Wählt den Breitbildmodus. Zeigt direkt die (Seite 16) Teletext-Unterseite an. (Seite 35) TEXT HOLD Zeigt die Teletext- Wählen die gegenwärtige Modusanzeige an. (Seite 34) Videotextseite vorübergehend fest. REVEAL (Seite 36) Die Bildschirmanzeige verschwindet nach einigen (Stromtaste) Sekunden.(Seite 36) (Seite 11) -
Seite 12: Grundlegende Bedienung
Grundlegende Bedienung Ein- und Ausschalten der Stromversorgung (MAINPOWER) | Drücken Sie den Hauptschalter Bildschirmanzeige (MAIN (Netzschalter) POWER). Die Netz-/Bereitschaftsanzeige wechselt sofort von rot zu grün und das Fernsehgerät ist eingeschaltet. Hinweis: • Die Bildschirmanzeige verschwindet nach einigen Sekunden. | Drücken Sie zum Ausschalten des 1 S 0 6 Fernsehers den Hauptschalter (MAIN... -
Seite 13: Lautstärke
Grundlegende Bedienung (Fortsetzung) Lautstärke Zum Einstellen der Lautstärke | Drücken Sie Lautstärke (+), um die Lautstärke Lautstärke zu erhöhen. Der Zahlenwert nimmt zu. SUBPAGE SUBPAGE | Drücken Sie Lautstärke (–), um die Lautstärke Lautstärke zu verringern. Der Zahlenwert nimmt ab. MENU SOUND SOUND... -
Seite 14: Wahl Von Menüpunkten
Grundlegende Bedienug (Fortsetzung) Wahl von Menüpunkten < / > • Die Menüs können dazu verwendet werden, verschiedene Einstellungen Ihres LCD-Fernsehgerätes einzustellen. Wählen Sie den gewünschten Menüpunkt, indem Sie die folgenden Schritte durchführen. SUBPAGE SUBPAGE ■ Verwendung von Fernsehermenüs MENU Drücken Sie MENU an der Fernbedienung, SOUND SOUND MENU... - Seite 15 Grundlegende Bedienung (Fortsetzung) Wahl von Menüpunkten (Fortsetzung) ■ Fernsehermenü-Einstellungsuntermenü (Seite 15) Beziehen Sie sich für die Einzelheiten zur Verwendung jedes Einstellungsbildschirms Bild-Menü auf die angegebene Seitennummer. [ 30] Kontrast Farbe Schwarzwert Schärfe Rot-Blau Grün Farbton Reset Zurück Ende (Seite 17) Ton-Menü...
-
Seite 16: Nützliche Funktionen
Nützliche Funktionen Bildeinstellungen </> Drücken Sie Rot, um das Bild-Menü SUBPAGE SUBPAGE Bild-Menü abzurufen. [ 30] Kontrast Farbe Note: MENU Hinweis: Schwarzwert SOUND SOUND MENU MENU • Das Bild-Menü kann auch durch Wahl Schärfe Rot-Blau von “Bild” im TV Menü angezeigt Grün werden (siehe Seiten 13 und 14). -
Seite 17: Einstellung Des Wide-Modus
Nützliche Funktionen (Fortsetzung) Einstellung des WIDE-Modus Sie können die Anzeigegröße ändern, indem Sie die WIDE an der Fernbedienung verwenden. WIDE Drücken Sie die WIDE, um den WIDE- SUBPAGE SUBPAGE Modus zu wählen. Auto Mit jedem Drücken der WIDE, wird der Modus wie folgt umgeschaltet. -
Seite 18: Toneinstellungen
Nützliche Funktionen (Fortsetzung) Toneinstellungen </> Drücken Sie Grün, um des Ton-Menü SUBPAGE SUBPAGE Ton-Menü anzuzeigen. Ton über Kopfh-Lautst. Note: Hinweis: Ton Lautsprecher[Stereo] MENU SOUND SOUND MENU MENU • Das Ton-Menü kann auch durch Wahl Ton Kopfhörer [Stereo] AV Ausgangston Ton1] von “Ton”... -
Seite 19: Programme
“Tonsystem” nur ändern, wenn “Anderes Land” für “Land” gewählt ist. Speichern ab Drücken Sie ]/[, um zu “Speichern ab” zu wählen, und drücken Sie dann 8 SHARP OK, um den Bildschirm “Speichern 1 E 2 9 ZDF 2 E 4 ab”... - Seite 20 Drücken Sie ]/[, um den Punkt zu Manuell einstellen wählen, und drücken Sie dann </>, um Kanal die Einstellung durchzuführen. (Siehe Frequenz [055.25MHz] Kanalwahl nachfolgende Tabelle.) Name [SHARP] Farbsystem PAL] • Sie können auch Kanalwahl verwenden, TV/VIDEO TV/VIDEO Tonsystem B/G] um den Punkt “Frequenz” einzustellen. Überspringen aus] •...
- Seite 21 Zurück Ende Drücken Sie ]/[ und/oder </>, Sortieren um das gewünschte Programm zu TV/VIDEO TV/VIDEO 8 SHARP wählen, und drücken Sie dann OK 1 E 2 9 ZDF zum Sortieren. 2 E 4 • Wenn OK gedrückt wird, so wird...
- Seite 22 “Programmbereich löschen” anzuzeigen. Zurück Ende Drücken Sie ]/[ und/oder </>, Programmbereich löschen um das zu löschende Programm zu 8 SHARP wählen, und drücken Sie dann OK. 1 E 2 9 ZDF Das gewählte Programm wird gelb 2 E 4 TV/VIDEO...
- Seite 23 Zurück Ende Drücken Sie ]/[ und/oder </>, Name eingeben/ändern um das gewünschte Programm zu wählen, und drücken Sie dann 8 SHARP OK. Das Zeichen an der 1 E E 2 9 ZDF 2 E 4 Eingabeposition blinkt. 3 U 2...
-
Seite 24: Funktionen
Nützliche Funktionen (Fortsetzung) Funktionen Dieses Merkmal kann vom Anwender eingestellt werden. </> Drücken Sie MENU, um das TV Menü, das TV Menü TV Menü anzuzeigen. Bild SUBPAGE SUBPAGE Drücken Sie ]/[, um “Funktionen” zu Programme wählen, und drücken Sie dann OK, um Funktionen AV-Anschlüsse das Bildschirm “Funktionen”... -
Seite 25: Bildeinblendungen
Nützliche Funktionen (Fortsetzung) Funktionen (Fortsetzung) Sie können die Einstellanzeigen für Drehung (ROTATE) direkt umschalten. </> Drücken Sie ROTATE, um die Drehungsanzeige zu erhalten. ROTATE SUBPAGE SUBPAGE Drehen hori.:aus Drehen vert.:aus Mit jedem Drücken von ROTATE wird der Modus wie folgt geändert. Sie können den MENU SOUND SOUND... -
Seite 26: Kindersicherung
Nützliche Funktionen (Fortsetzung) Kindersicherung Wichtig: • Für WICHTIGER HINWEIS ZUR AUFHEBUNG VON KINDERSICHERUNG “ADVANCED CHILD LOCK” siehe Seite 45 in Englisch. Die Kindersicherungsfunktion blockiert die Wiedergabe eines Kanals, für den die Kindersicherung aktiviert worden ist. Zur Verwendung der Kindersicherungsfunktion müssen Sie zuerst Ihre persönliche Identifizierungsnummer (PIN) definieren. - Seite 27 Nützliche Funktionen (Fortsetzung) Kindersicherung (Fortsetzung) [2] Ändern/Annullieren einer PIN Zum Ändern einer PIN Führen Sie die Schritte 1 bis 3 in [1] SUBPAGE SUBPAGE Definieren einer PIN durch, um den Bildschirm für PIN-Eingabe anzuzeigen. MENU Kindersicherung SOUND SOUND MENU MENU Geben Sie Ihre vierstellige PIN (z.B.
- Seite 28 Nützliche Funktionen (Fortsetzung) Kindersicherung (Fortsetzung) [3] Einstellen der Kindersicherung Es gibt vier verschiedene Arten zum Aktivieren der Kindersicherung: 1. Sofortige allgemeine Kindersicherung für alle Programme 2. Allgemeine Kindersicherung für alle Programme mit täglicher Zeitbegrenzung 3. Allgemeine Kindersicherung für alle Programme mit einzelner Zeitbegrenzung 4.
- Seite 29 Kanalwahl Drücken Sie ]/[ und/oder </>, um das Für einzelne Programme gewünschte Programm zu wählen. TV/VIDEO TV/VIDEO 8 SHARP Drücken Sie OK, um das Programm zu 1 E 2 9 ZDF sperren. Das gesperrte Programm wird 2 E 4 rot angezeigt.
-
Seite 30: Av-Anschlüsse
Nützliche Funktionen (Fortsetzung) AV-Anschlüsse Es ist möglich, mit dem Bildschirm “AV-Anschlüsse” verschiedene Einstellungen für den Anschluss von externen Geräten manuell einzustellen. [1] AV1/AV2 Wählen Sie den angemessenen Signaltyp und die Farbnorm für die Signale von der an AV1 oder AV2 angeschlossenen Videoausrüstung. Drücken Sie MENU, um das TV Menü... - Seite 31 Ende Drücken Sie ]/[ und/oder </>, Für Decoder an AV1 um das Programm für den Decoder zu wählen, und drücken Sie dann 8 SHARP OK. Wiederholen Sie dieses 1 E 2 9 ZDF 2 E 4 Verfahren, wenn Sie andere...
-
Seite 32: Zeitschalterfunktionen
Nützliche Funktionen (Fortsetzung) Zeitschalterfunktionen Drücken Sie Gelb, um den Bildschirm Zeitdienste “Zeitdienste” anzuzeigen. Uhrzeit </> Ausschalten [ nein] Hinweis: Wecken [ nein] SUBPAGE SUBPAGE Wecklautstärke • Der Bildschirm “Zeitdienste” kann auch durch Wahl von “Zeitdienste” im TV Menü angezeigt werden (siehe Seiten 13 und 14). Zurück Ende MENU... -
Seite 33: Wahl Von Nicam-Sendungen (Tonnorm Nicht Für Deutschland Und Österreich)
Nützliche Funktionen (Fortsetzung) Wahl von NICAM-Sendungen (Tonnorm nicht für Deutschland und Österreich) Diese Funktion ermöglicht die Wahl des Tonempfangsmodus beim Empfang eines NICAM-I oder NICAM-B/G-Signals. Damit Sie in den Genuss von NICAM- Sendungen kommen können, ist dieses LCD-Fernsehgerät in der Lage, Sendungen des NICAM-Systems in Stereo, Zweikanalton und Mono zu empfangen. -
Seite 34: Igr-Sendungen (Deutschland Stereosystem)
Nützliche Funktionen (Fortsetzung) IGR-Sendungen (Deutschland Stereosystem) Diese Funktion ermöglicht die Wahl des Tonempfangsmodus beim Empfang eines IGR-B/G-Signals. Damit Sie in den Genuss von IGR-Sendungen kommen können, ist dieses LCD-Fernsehgerät in der Lage, Sendungen des IGR-Systems in Stereo und Zweikanalton zu empfangen. Stereo Das LCD-Fernsehgerät empfängt eine Stereosendung. -
Seite 35: Videotext
Videotext ■ Was ist Videotext? Videotext ist ein Informationsdienst, der wie eine Zeitschrift organisiert ist und durch einige Fernsehsender zusätzlich zu den normalen Fernsehsendungen geboten wird. Ihr LCD-Fernsehgerät empfängt vom Fernsehsender gesendete besondere Videotextsignale, verarbeitet die Information, und zeigt sie graphisch auf dem Bildschirm an. - Seite 36 Videotext (Fortsetzung) [1] Ein- und Ausschalten von Videotext- Modus TEXT SUBPAGE SUBPAGE Wählen Sie einen Fernsehkanal, auf dem ein Videotext-Programm SUBPAGE gesendet wird. MENU SOUND SOUND MENU MENU Drücken Sie TEXT. Der Videotext- TELETEXT </> Bildschirm erscheint. Farbigen | Drücken Sie TEXT erneut, um den tasten Videotext-Modus auszuschalten.
- Seite 37 Videotext (Fortsetzung) [4] Verwendung der TOP-Tabelle Wenn TOP-Videotext gesendet wird, können Sie die TOP-Tabelle mit den HOLD gegenwärtigen Programmdaten, falls </> vorhanden, anzeigen. TEXT Drücken Sie OK, um die TOP-Tabelle anzuzeigen. Die Videotextseite wird REVEAL SUBPAGE SUBPAGE vorübergehend ausgeschaltet. Drücken Sie ]/[, um den gewünschten Punkt zu wählen.
-
Seite 38: Anschluss Von Externen Geräten
Anschluss von Externen Geräten Durch den Anschluss eines Videorecorders und einer Heimvideo-Spielkonsole an die rückwärtigen Buchsen des Hauptgerätes können deren Bild- und Tonsignale wiedergegeben werden. Bevor Sie ein externes Gerät anschließen, schalten Sie das Hauptgerät und das anzuschließende Gerät aus, um mögliche Beschädigung zu vermeiden. -
Seite 39: Anschluss Eines Decoders Über Den 21-Stiftigen Euro-Scart-Anschluss (Av-In 1/Rgb)
Anschluss von Externen Geräten (Fortsetzung) Anschluss eines Decoders über den 21-stiftigen Euro-SCART-Anschluss (AV-IN 1/RGB) 21-stiftiger Euro-SCART-Anschluss (RGB) 1. Audioausgang rechts 8. Audio-/Video-Steuerung 15. Eingang Rot 2. Audioeingang rechts 9. Masse für Grün 16. Steuerung Rot/Grün/Blau 3. Audioausgang links 10. Nicht verwendet 17. -
Seite 40: Anschluss Eines Videorecorders Oder Einer Heimvideo-Spielkonsole (Av-In 2)
Anschluss von Externen Geräten (Fortsetzung) Anschluss eines Videorecorders oder einer Heimvideo-Spielkonsole (AV-IN 2) An S-VIDEO- An die Eingangsbuchse Buchsen AV-IN 2 S-Video-Kabel Audio-/Videokabel An S-Video- An Audio/Video- Ausgangsbuchse Ausgangsbuchsen Video Audio Audio Heimvideo- Spielkonsole Note: Hinweis: • Wenn sowohl die Buchse VIDEO als auch die Buchse S-VIDEO von AV-IN 2 belegt wird, erhält die Buchse S-VIDEO den Vorrang. -
Seite 41: Ausgabe Von Audio (Audio Out)
Anschluss von Externen Geräten (Fortsetzung) Ausgabe von Audio (AUDIO OUT) Es ist möglich, Audioausgang vom LCD-Fernsehgerät über den Anschluss AUDIO OUT auszugeben. Schließen Sie einen Audioverstärker usw. an. Sicherung der Kabel • Sichern Sie die Kabel und Leitungen mit den mitgelieferten Kabelklammern, so dass diese beim Anbringen der Abdeckung nicht eingeklemmt werden. -
Seite 42: Störungssuche
Störungssuche Falls Störungen auftreten, so versuchen Sie, diese anhand der folgenden Überprüfungen zu beseitigen, bevor Sie den Kundendienst anrufen. LCD-Fernsehgerät Seiten-verweis Störung Prüfpunkte • Prüfen, ob das Netzteil korrekt an die Netzsteckdose angeschlossen ist. Bild • Es werden möglicherweise andere Signale außer den –... - Seite 43 Störungssuche (Fortsetzung) Antenna Störung Prüfpunkte • Möglicherweise ist der Empfang schwach. • Die Signalqualität kann auch schlecht sein. • Sicherstellen, dass die Antenne korrekt ausgerichtet ist. Unscharfes Bild • Sicherstellen, dass die Außenantenne nicht abgetrennt ist. Zitterndes Bild • Sicherstellen, dass die Antenne korrekt ausgerichtet ist. •...
-
Seite 44: Technische Daten
Bedienungsanleitung, Fernbedienung, Batterien (×2), Netzteil, Netzkabel,Kabelklammer (×2) ■ Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten... -
Seite 45: Maßzeichnungen
Maßzeichnungen Einheit: mm MENU TV/VIDEO 490,62 AV-IN 1 AV-IN 2 S-VIDEO AUDIO OUT VIDEO AUDIO POWER INPUT DC13V 165,4... - Seite 46 SHARP CORPORATION Printed in Japan Gedruckt in Japan Printed on post-consumer recycled paper. Imprimé au Japon Gedruckt auf Nachverbraucher-Recyclingpapier. Stampato in Giappone Imprimé sur du papier recyclé. Impreso en Japón Stampato su carta riciclata. Tryckt i Japan Impreso en papel reciclado.
