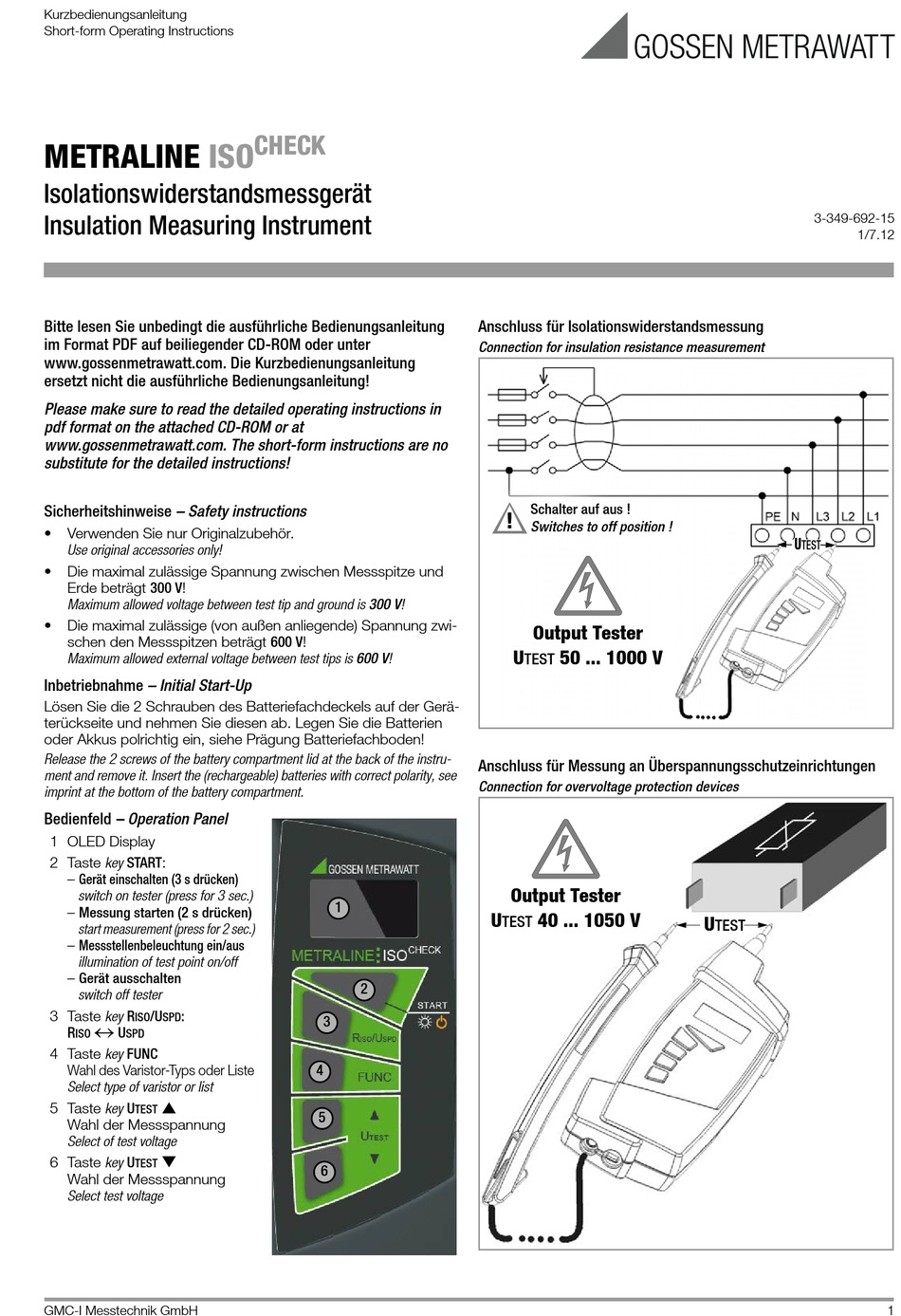

Gossen MetraWatt METRALINE ISOCHECK Kurzbedienungsanleitung

Kurzbedienungsanleitung
Short-form Operating Instructions
METRALINE ISO
Isolationswiderstandsmessgerät
Insulation Measuring Instrument
Bitte lesen Sie unbedingt die ausführliche Bedienungsanleitung
im Format PDF auf beiliegender CD-ROM oder unter
www.gossenmetrawatt.com. Die Kurzbedienungsanleitung
ersetzt nicht die ausführliche Bedienungsanleitung!
Please make sure to read the detailed operating instructions in
pdf format on the attached CD-ROM or at
www.gossenmetrawatt.com. The short-form instructions are no
substitute for the detailed instructions!
Sicherheitshinweise – Safety instructions
• Verwenden Sie nur Originalzubehör.
Use original accessories only!
• Die maximal zulässige Spannung zwischen Messspitze und
Erde beträgt 300 V!
Maximum allowed voltage between test tip and ground is 300 V!
• Die maximal zulässige (von außen anliegende) Spannung zwi-
schen den Messspitzen beträgt 600 V!
Maximum allowed external voltage between test tips is 600 V!
Inbetriebnahme – Initial Start-Up
Lösen Sie die 2 Schrauben des Batteriefachdeckels auf der Gerä-
terückseite und nehmen Sie diesen ab. Legen Sie die Batterien
oder Akkus polrichtig ein, siehe Prägung Batteriefachboden!
Release the 2 screws of the battery compartment lid at the back of the instru-
ment and remove it. Insert the (rechargeable) batteries with correct polarity, see
imprint at the bottom of the battery compartment.
Bedienfeld – Operation Panel
1 OLED Display
2 Taste key START:
– Gerät einschalten (3 s drücken)
switch on tester (press for 3 sec.)
– Messung starten (2 s drücken)
start measurement (press for 2 sec.)
– Messstellenbeleuchtung ein/aus
illumination of test point on/off
– Gerät ausschalten
switch off tester
3 Taste key R /U :
ISO SPD

R U
ISO SPD
4 Taste key FUNC
Wahl des Varistor-Typs oder Liste
Select type of varistor or list
▲
5 Taste key U
TEST
Wahl der Messspannung
Select of test voltage
▼
6 Taste key U
TEST
Wahl der Messspannung
Select test voltage
GMC-I Messtechnik GmbH
CHECK
1
2
3
4
5
6
Anschluss für Isolationswiderstandsmessung
Connection for insulation resistance measurement
Schalter auf aus !
!
Switches to off position !
Output Tester
U 50 ... 1000 V
TEST
Anschluss für Messung an Überspannungsschutzeinrichtungen
Connection for overvoltage protection devices
Output Tester
U 40 ... 1050 V
TEST
3-349-692-15
1/7.12
U
TEST
1
