Viessmann VITOTWIN 300-W Typ C3HA Planungsanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Heizkessel
  5. VITOTWIN 300-W Typ C3HA
  6. Planungsanleitung
Viessmann VITOTWIN 300-W Typ C3HA Planungsanleitung

Viessmann VITOTWIN 300-W Typ C3HA Planungsanleitung

Mikro-kwk auf stirlingbasis mit integriertem spitzenlastkessel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

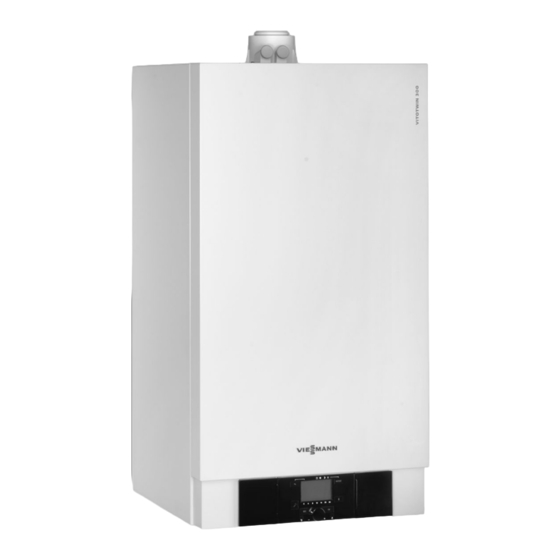

VIESMANN
VITOTWIN 300-W
Mikro-KWK auf Stirlingbasis mit integriertem Spitzenlastkessel
1 kW
, 3,6 bis 26 kW
el
th
Planungsanleitung
VITOTWIN 300-W
Typ C3HA
Mikro-Kraftwärmekopplung auf Stirlingbasis,
mit integriertem Gas-Brennwertgerät zur Spitzenlastabde-
ckung, für raumluftunabhängigen und raumluftabhängigen
Betrieb
Für Erdgas
5609 838
5/2012
