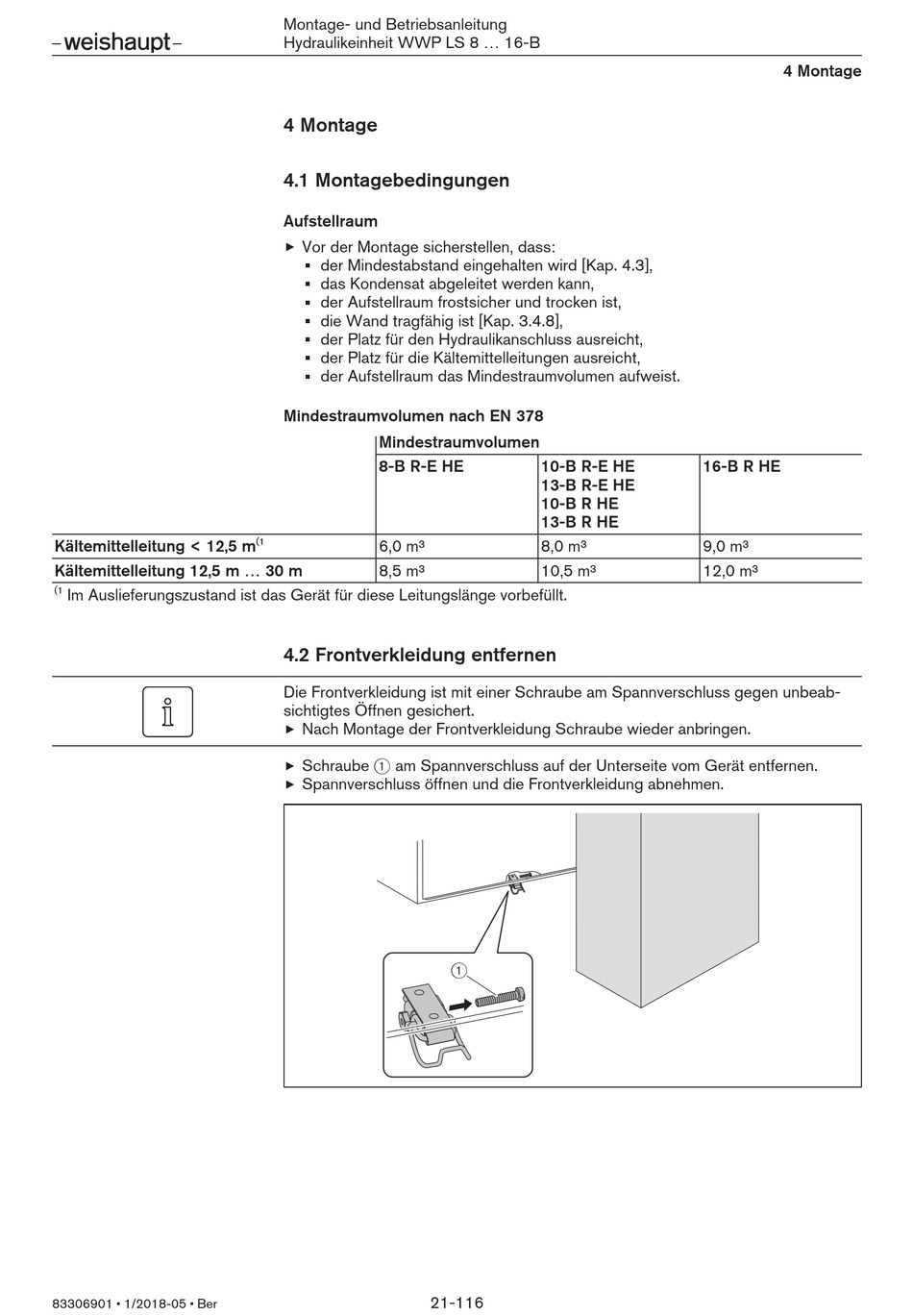

Montage; Montagebedingungen; Frontverkleidung Entfernen - Weishaupt WWP LS 8-B R-E HE Montage- Und Betriebsanleitung

Kältemittelleitung < 12,5 m
Kältemittelleitung 12,5 m ... 30 m
(1
Im Auslieferungszustand ist das Gerät für diese Leitungslänge vorbefüllt.
83306901 1/2018-05 Ber
Montage- und Betriebsanleitung
Hydraulikeinheit WWP LS 8 ... 16-B

4 Montage

4.1 Montagebedingungen

Aufstellraum
Vor der Montage sicherstellen, dass:
der Mindestabstand eingehalten wird [Kap. 4.3],
das Kondensat abgeleitet werden kann,
der Aufstellraum frostsicher und trocken ist,
die Wand tragfähig ist [Kap. 3.4.8],
der Platz für den Hydraulikanschluss ausreicht,
der Platz für die Kältemittelleitungen ausreicht,
der Aufstellraum das Mindestraumvolumen aufweist.
Mindestraumvolumen nach EN 378
Mindestraumvolumen
8-B R-E HE
(1
6,0 m³
8,5 m³

4.2 Frontverkleidung entfernen

Die Frontverkleidung ist mit einer Schraube am Spannverschluss gegen unbeab-
sichtigtes Öffnen gesichert.
Nach Montage der Frontverkleidung Schraube wieder anbringen.
Schraube 1 am Spannverschluss auf der Unterseite vom Gerät entfernen.
Spannverschluss öffnen und die Frontverkleidung abnehmen.
10-B R-E HE
13-B R-E HE
10-B R HE
13-B R HE
8,0 m³
10,5 m³
1
21-116
4 Montage
16-B R HE
9,0 m³
12,0 m³
