Monarch 9850 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

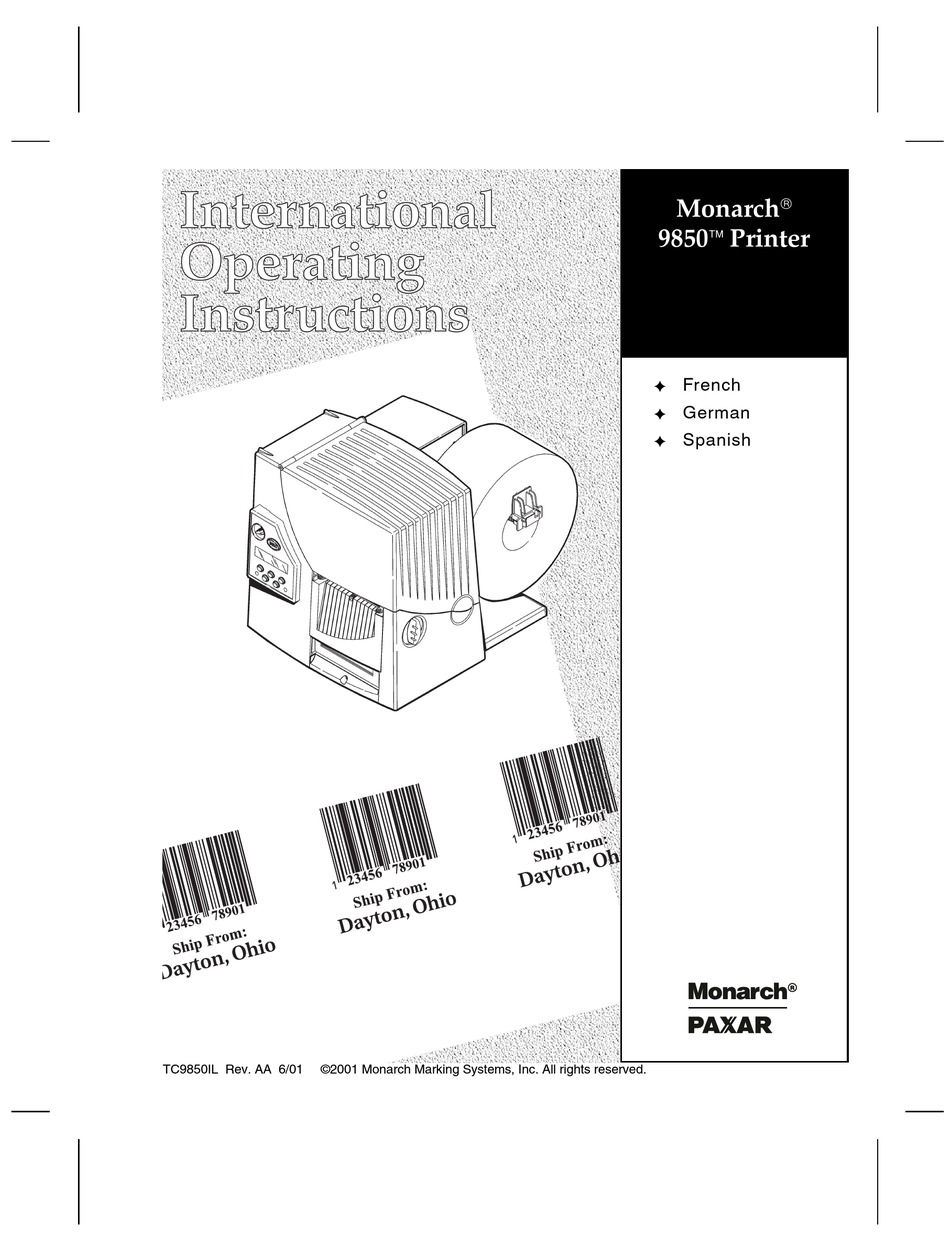

TC9850IL Rev. AA 6/01
©2001 Monarch Marking Systems, Inc. All rights reserved.
Monarch
9850
Printer
✦
French
✦
German
✦
Spanish
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Monarch 9850

Inhaltszusammenfassung für Monarch 9850

  • Seite 65 I N H A L T S V E R Z E I C H N I S ERSTE SCHRITTE ............1-1 Bestellen von Programmierhandbüchern.
  • Seite 66 Stapel wiederholen ..........4-9 Offline drucken.

  • Seite 67: Erste Schritte

    E R S T E S C H R I T T E ® Mit dem Monarch -Drucker 9850 können Sie Text, Grafiken und Strichcodes auf Thermotransfer- (Band) und Thermodirekt-Etiketten und Aufkleber drucken. Der Drucker 9850 kann im Endlosverfahren (Bedrucken von Bandstreifen) und im Einzelmodus (Bedrucken von einzelnen Etiketten) eingesetzt werden.

  • Seite 68: Herstellen Der Kommunikationsverbindung

    H e r s t e l l e n d e r K o m m u n i k a t i o n s v e r b i n d u n g Bevor der Drucker Druckaufträge vom Rechner annehmen kann, müssen Sie: Drucker und Rechner mit dem Kommunikationskabel verbinden die Kommunikationsparameter am Drucker so einstellen, dass...

  • Seite 69: Anschluss Des Kommunikationskabels

    A n s c h l u s s d e s K o m m u n i k a t i o n s k a b e l s Verbinden Sie das Kommunikationskabel mit dem entsprechenden Anschluss. Sichern Sie das Kabel mit den Schrauben (seriell) bzw.

  • Seite 70: Tastenfunktionen

    Ta s t e n f u n k t i o n e n Feed/Cut: Druckt ein Etikett im Einzelmodus. Gibt ein Leeretikett aus, wenn kein Druckauftrag vorliegt. Druckt ein Etikett Fehlerinformationen (nützlich für den Systemadministrator). Veranlasst, dass die Etiketten geschnitten werden, wenn diese Taste zwei Sekunden lang gedrückt gehalten wird.

  • Seite 71: Statuscodefeld

    Wenn sich der Drucker im Offline-Menümodus befindet, wird der vorherige Menüpunkt angezeigt. Wenn sich der Drucker im Offline-Menümodus befindet, wird der nächste Menüpunkt angezeigt. l und r Im Online-Modus wird bei gleichzeitigem Drücken der Tasten ein Testetikett gedruckt. Taste eine Sekunde drücken und loslassen. S t a t u s c o d e f e l d Die Anzeige zeigt einen dreistelligen Fehlercode und eine kurze Meldung zur Identifzierung eines möglichen Druckerproblems.
  • Seite 72 Zeigt der Bildschirm einen Pfeil nach rechts an, drücken Sie r, um weitere Optionen anzuzeigen. MAIN MENU Cancel All Zeigt der Bildschirm einen Pfeil nach links an, drücken Sie l, um weitere Optionen anzuzeigen. MAIN MENU Diagnostics Zeigt der Bildschirm einen Pfeil nach links und nach rechts an, drücken Sie entweder l oder r, um weitere Optionen anzuzeigen.

  • Seite 73: Beenden Einer Option

    B e e n d e n e i n e r O p t i o n Um eine Option zu beenden, drücken Sie einmal Escape/Clear. Sie kehren zur nächsthöheren Menüebene zurück. Wenn Sie Escape/Clear von einem Menü drücken, werden Ihre Einstellungen nicht gespeichert.
  • Seite 74 1-8 Erste Schritte...

  • Seite 75: Einlegen Von Etiketten

    E I N L E G E N V O N E T I K E T T E N In diesem Kapitel wird beschrieben, wie: eine Etikettenrolle Endlosetiketten eine Farbbandrolle eingelegt wird. Es gibt drei Arten von Etiketten: Thermodirekt Besonders behandeltes Thermomaterial, das kein Farbband zum Drucken verwendet.
  • Seite 76 E i n l e g e n v o n E t i k e t t e n Stellen Sie sicher, daß der Drucker für das richtige Material konfiguriert ist. 1. Öffnen Sie die Abdeckung. 2. Entriegeln Sie den Druckkopf durch Drehen der Verriegelung. 3.

  • Seite 77: Einlegen Von Etiketten

    Heben Sie den Drucker nicht am Materialhalter an. 5. Justieren Sie die Führungen des Materialhalters so, dass die Seiten die Rolle fast berühren. Achten Sie darauf, dass sich die Materialrolle frei dreht. Materialhalterführungen Wenn Sie Etiketten mit Endlosfalz benutzen, müssen Sie den Etikettenstapel mit der Etikettenseite nach oben hinter den Drucker geben.
  • Seite 78 7. Legen Sie den Etikettenstreifen so auf die Materialführung, dass einige Zentimeter vorne aus dem Drucker herausragen. Schieben Sie das Material unter die Nocken und zwischen die Schnittsensoren. Für Etiketten mit Endlosfalz: Legen Sie den Etikettenstreifen so über und auf die Materialführung, dass aus dem Drucker vorne einige Zentimeter herausragen.
  • Seite 79 8. Justieren Sie die Führungen so, dass sie das Material fast berühren. Schieben Sie den Materialhebel nach oben, um die Materialführungen festzustellen. Vorstanzsensor Nocken Materialhebel 9. Halten Sie die Druckkopfbaugruppe an der Druckkopflasche fest, während Sie auf die Druckkopf-Verriegelung drücken. Einlegen von Etiketten 2-5...

  • Seite 80: Einstellen Der Breiten-Einstellknöpfe

    10. Schließen Sie den Druckkopf. Drücken Sie dabei auf die Daumenmulde, bis Sie ein Klicken hören. Daumenmulde 11. Schließen Sie die Abdeckung. 12. Drücken Sie Feed/Cut, um das Material unter dem Druckkopf zu positionieren. Je nach der Breite des Materials müssen Sie u. U. die Knöpfe zum Einstellen der Breite verstellen.
  • Seite 81 E i n l e g e n v o n E t i k e t t e n i m w a h l w e i s e n A b l ö s e m o d u s : Der Ablösemodus ist ein Extra und muss separat bestellt werden.
  • Seite 82 3. Ziehen Sie das Trägerpapier über die Ablöseleiste. Ablöseleiste untere Öffnung 4. Ziehen Sie das Trägerpapier durch die untere Öffnung der Ausgangsabdeckung. Ziehen Sie das Trägerpapier nach unten, um es zu straffen. Abrissleiste Trägerpapier 2-8 Einlegen von Etiketten...
  • Seite 83 Wenn Sie das Trägerpapier entfernen, ziehen Sie es an der gezahnten Abrissleiste nach oben. Stellen Sie sicher, dass das Trägerpapier an der Kante abgerissen wird. 5. Schließen Sie die Abdeckung. 6. Drücken Sie Feed/Cut, um das Material unter dem Druckkopf zu positionieren.
  • Seite 84 Reißen Sie Etiketten gegen die Abrissleiste ab. Reißen Sie Trägerpapier gegen die Abrissleiste ab. Abrissleiste Trägerpapier E i n s t e l l e n d e r B r e i t e n - E i n s t e l l k n ö p f e Abhängig von der Breite Ihres Materials sind eventuell die beiden Breiten-Einstellknöpfe nachzustellen.
  • Seite 85 Wenn das Farbband in einer kalten, trockenen Umgebung schmiert, müssen Sie die Breiten-Einstellknöpfe in die Stellung Weit“ bringen. Für breites Material drücken Sie die Knöpfe nach unten und drehen sie mit einem Schraubenzieher im Uhrzeigersinn. Für schmales Material drehen Sie die Knöpfe mit einem Schraubendreher entgegen dem Uhrzeigersinn, bis sie wieder herausspringen.
  • Seite 86 2-12 Einlegen von Etiketten...

  • Seite 87: Einlegen Eines Farbbands

    E I N L E G E N E I N E S F A R B B A N D S Vergewissern Sie sich, dass der Drucker zur Verwendung eines Farbbands konfiguriert ist. Einlegen eines Farbbands 3-1...
  • Seite 88 4. Drücken Sie die Ablenkung nach unten. 5. Schieben Sie den zusätzlichen Bandkern bis zum Anschlag auf die Aufnahmerolle, wobei die Aufschrift Monarch Dieses Ende nach außen“ nach außen weist. Benutzen Sie den leeren Bandkern als Aufnahmekern. Der Aufnahmekern passt nur in einer Richtung auf die Aufnahmerolle.
  • Seite 89 6. Nehmen Sie das neue Band aus der Packung. Achten Sie darauf, das neue Band nicht zu knittern oder zu quetschen. 7. Schieben Sie das Band bis zum Anschlag auf die hintere Rolle. Die Bandrolle passt nur in einer Richtung auf die Spule.
  • Seite 90 10. Befestigen Sie das Band mit Klebeband am Aufnahmekern. Befestigen Sie das Band nicht an der Aufnahmerolle, sondern nur am Kern. Aufnahmekern Aufnahmespule Hintere Spule Andruckrolle Druckkopf 11. Drehen Sie den Aufnahmekern, bis sich der Bandanfang hinter dem Druckkopf befindet. 12.
  • Seite 91 V e r w e n d e n e i n e s h o c h s t r a p a z i e r f ä h i g e n F a r b b a n d s Für den Drucker 9850 ist hochstrapazierfähiges Farbband als Option erhältlich. Damit können Sie auf hochstrapazierfähiges Material (TUFF-MARK®) drucken.

  • Seite 92: Einschränkungen Bei Betrieb Mit Hochstrapazierfähigem Farbband

    E i n s c h r ä n k u n g e n b e i B e t r i e b m i t h o c h s t r a p a z i e r f ä h i g e m F a r b b a n d Wenn Sie die hochstrapazierfähige Farbbandoption verwenden: Stellen Sie die Druckgeschwindigkeit auf 6,3 cm/Sek.

  • Seite 93: Drucken

    D R U C K E N In diesem Kapitel wird Folgendes erläutert: Drucken im Einzelmodus Einstellen der Druckpositionen D r u c k e n Bevor Sie mit dem Drucken beginnen, vergewissern Sie sich, dass der Drucker angeschlossen und bereit ist, Daten zu empfangen. Schalten Sie den Drucker ein.

  • Seite 94: Drucken Im Einzelmodus

    Stapel gedruckt wurden. D r u c k e n i m E i n z e l m o d u s Wenn der Drucker 9850 im Einzelmodus arbeitet, wird das nächste Etikett gedruckt, wenn das vorherige aus dem Drucker entfernt wurde oder wenn Feed/Cut gedrückt wird.

  • Seite 95: Einstellen Der Druckpositionen

    E i n s t e l l e n d e r D r u c k p o s i t i o n e n Sie können die Positionen Print (Druck), Supply (Material), Margin (Rand) und Cut (Schnitt) vom Main Menu (Hauptmenü) aus einstellen.
  • Seite 96 Margin (Rand) Mit dieser Funktion wird eingestellt, wo das Position: Format horizontal auf dem Material bedrucht wird. Die Einstellungen erfolgen in Punkten (0,12 mm); das ist das kleinste Maß, das der Drucker erkennt. Der Bereich liegt zwischen -99 und +99 (12 mm), und der Standardwert ist 0.

  • Seite 97: Unterbrechen Eines Stapels

    Drücken Sie die Pfeiltaste einmal, um den Wert um jeweils eine Ziffer zu ändern. 4. Drücken Sie Enter/Pause, wenn die gewünschte Zahl angezeigt wird. Drücken Sie Escape/Clear zwei Mal, um das Hauptmenü zu verlassen. U n t e r b r e c h e n e i n e s S t a p e l s Sie können das Drucken unterbrechen, indem Sie Enter/Pause drücken.

  • Seite 98: Pausierten Stapel Abbrechen

    1. Wenn Sie Enter/Pause drücken, wird Folgendes angezeigt: PAUSE MENU Print Mode 2. Drücken Sie r, bis Folgendes angezeigt wird: PAUSE MENU Restart Batch 3. Drücken Sie Enter/Pause. Der Stapel wird von Anfang an neu gedruckt. P a u s i e r t e n S t a p e l a b b r e c h e n Sie können einen pausierten Stapel abbrechen, ein Format, eine Grafik oder eine Schriftart im Speicher löschen oder alle Stapel, die auf das Drucken warten, abbrechen.
  • Seite 99 Sie können einen Stapel abbrechen, indem Sie Escape/Clear drücken, während der Stapel gedruckt wird, oder Sie können zum Abbrechen eines Stapels das Menü Pause“ verwenden. 1. Drücken Sie Enter/Pause, um das Drucken zu unterbrechen. Folgendes wird angezeigt: PAUSE MENU Print Mode Wenn Sie nur den pausierten Stapel abbrechen wollen, überspringen Sie Schritt 3.
  • Seite 100 4. Sie können beenden, ohne Stapel abzubrechen. Drücken Sie Escape/Clear oder r, um No anzuzeigen, und drücken Sie dann Enter/Pause. Der Drucker kehrt zum Pausenmenü zurück. Drücken Sie l oder r, um eine andere Funktion im Pausenmenü auszuwählen oder zum Druckmodus zurückzukehren und alle Stapel zu drucken.

  • Seite 101: Stapel Wiederholen

    Drücken Sie r oder l, drücken Sie dann Enter/Pause.Wenn der Kennwortschutz aktiviert ist, Wenn der Kennwortschutz aktiviert ist, drücken Sie drei Mal Feed/Cut und dann Enter/Pause. Wenn Sie "Yes" auswählen, löschen diese Eingabeaufforderungen ALLE Formate, Grafiken bzw. Schriftarten im Drucker. Folgendes wird angezeigt: PRINT MODE Ready...

  • Seite 102: Offline Drucken

    2. Drücken Sie Enter/Pause. Folgendes wird angezeigt: Printing xxxx of xxxx Die Zahl nimmt zu, bis der gesamte Stapel gedruckt wurde. Ist der Stapel abgeschlossen, wird folgende Meldung angezeigt: PRINT MODE Ready O f f l i n e d r u c k e n Zum Drucken im Offline-Modus ist das als Extra erhältliche Tastaturfeld erforderlich.

  • Seite 103: Besondere Druckanforderungen

    Prüfer beträgt 152 mm/Sek. D r u c k e n v o n Tr u e Ty p e ® - S c h r i f t e n Auf dem 9850-Drucker sind TrueType®-Schriften vorhanden. TrueType-Schriften sind skalierbar, die Zeichen werden schmierfrei ausgedruckt und weisen keine fransigen Ränder auf,...
  • Seite 104 Hilfe von Font Utility (Schriften-Dienstprogramm) in Hexadezimal- oder Lauflängenkodierung umgewandelt wurden. Font Utility (auf unserer Website www.monarch.com verfügbar) ist Teil der Monarch MPCL Toolbox Utilities. Außerdem können Sie die verschiedensten Codeseiten mit internationalen Zeichen (Türkisch, Lateinisch, Spanisch usw.) verwenden. Durch die Benutzung von TrueType-Schriften steht Ihnen für Ihre Formate...

  • Seite 105: Einholung Einer Lizenz Für Ihre Schriften

    E i n h o l u n g e i n e r L i z e n z f ü r I h r e S c h r i f t e n Monarch stellt die Font Utility zur Verfügung, um Sie bei der Erstellung und dem Herunterladen internationaler Codeseiten/Zeichen zu unterstützen.
  • Seite 106 4-14 Drucken...

  • Seite 107: Pflege Und Wartung

    P F L E G E U N D W A R T U N G In diesem Kapitel erfahren Sie, wie Sie Etikettenstaus beseitigen und Druckkopf und Druckwalze reinigen einen Druckkopf auswechseln den Druckkontrast einstellen. VORSICHT Verwenden Sie keine scharfen Gegenstände zum Reinigen des Druckkopfes.

  • Seite 108: Reinigung

    R e i n i g u n g Die Häufigkeit der Reinigung richtet sich nach Häufigkeit und Dauer des Druckerbetriebs. Die Reinigung des Druckkopfs und der Druckwalze ist erforderlich: wenn sich im Materialpfad Kleberückstände befinden Nach dem Bedrucken von ca. 3 Rollen Thermotransfer- oder Thermodirektpapier oder Papier ohne Kaschierung oder nach jedem Farbband.
  • Seite 109 3. Drücken Sie auf die Laschen an der Ausgabeabdeckung vorn am Drucker, um diese zu öffnen. 4. Reinigen Sie die Druckwalze mit einem trockenen Tuch oder einer kleinen Bürste. Wenn sich auf der Druckwalze jedoch Kleberückstände befinden, befeuchten Sie ein Wattestäbchen mit Isopropylalkohol.
  • Seite 110 6. Befeuchten Sie ein anderes Wattestäbchen mit Isopropylalkohol. Fahren Sie mit dem Wattestäbchen über den Druckkopf, um alle Rückstände zu entfernen. Falls der Druckkopf sehr verschmutzt ist oder auf den Etiketten Steifen vorhanden sind, müssen Sie zur Reinigung des Druckkopfs evtl.

  • Seite 111: Auswechseln Des Druckkopfs

    10. Schließen Sie die Ausgabeabdeckung, indem Sie, wie dargestellt, fest darauf drücken. Beide Laschen rasten ein. 11. Schließen Sie die Abdeckung und die Druckkopfbaugruppe. 12. Schalten Sie den Drucker ein. 13. Drücken Sie Feed/Cut, um das Material unter dem Druckkopf zu positionieren.
  • Seite 112 1. Schalten Sie den Drucker aus. 2. Öffnen Sie die Abdeckung. 3. Entriegeln Sie den Druckkopf durch Drehen der Verriegelung. 4. Drücken Sie die beiden Laschen oben an der Druckkopfbaugruppe, wie dargestellt, nach vorn und nach unten. Der Druckkopf fällt heraus. 5.
  • Seite 113 7. Schließen Sie das Kabel sorgfältig an den neuen Druckkopf an. 8. Richten Sie den neuen Druckkopf an den Laschen aus. 9. Lassen Sie den Druckkopf einrasten. Hier nicht berühren Achten Sie darauf, dass das Druckkopfkabel nicht die Andruckrolle berührt. 10.

  • Seite 114: Einstellen Des Druckkontrasts

    E i n s t e l l e n d e s D r u c k k o n t r a s t s Sollte der Druck zu hell oder zu dunkel ausfallen, ist der Druckkontrast nachzustellen. Die korrekte Einstellung des Druckkontrasts ist wichtig, denn sie beeinflußt die...
  • Seite 115 Der Druckkontrast kontrolliert die Dunkelheit des Drucks auf Ihrem Material. Der Bereich liegt zwischen -390 und +156, und der Standard ist 0. Für Material ohne Trägerpapier müssen Sie den Druckkontrast eventuell erhöhen. Die korrekte Kontrasteinstellung ist wichtig, da sie sich darauf auswirkt, wie gut Ihre Strichcodes gescannt werden und wie lange Ihr Druckkopf verwendet werden kann.
  • Seite 116 5-10 Pflege und Wartung...

  • Seite 117: Problembehebung

    P R O B L E M B E H E B U N G In diesem Kapitel finden Sie Hinweise zum Drucken eines Testetiketts Lösungen für kleinere Druckprobleme Erläuterungen zu den Fehlercodes, die beim Druckerbetrieb auftreten können D r u c k e n e i n e s Te s t e t i k e t t s Drücken Sie im Diagnosemenü...

  • Seite 118: Problembehebung

    Das Testetikett sollte ungefähr so aussehen: Das erste Etikett zeigt die Druckerkonfiguration für das Paket (A-G). Das zweite Etikett gibt Modellnummer, Softwareversion, Etikettenmenge, Spannung, Druckkopfwiderstand, Anzahl schlechter Punkte, und installierte Optionen. Auf dem Testetikett wird auch die Zentimeterangabe für das hochstrapazierfähige Farbband angegeben.

  • Seite 119: Häufig Vorkommende Fehler

    Problem Maßnahme Druckt nicht. Material prüfen. Farbband prüfen. Korrigiertes Format- und Stapelpaket senden. Keine Etikettenzufuhr. Breit/Schmal-Knöpfe prüfen. Teilweise gedruckte Druckkopf reinigen. Daten. Korrigiertes Formatpaket senden. Druck schattiert oder Druckkopf reinigen. Material auswechseln. verschmiert. Band überprüfen. Druck zu hell. Material auswechseln. Druckkontrast ändern.
  • Seite 120 Einige der Fehler 400-438 und 500-574 sind interne Softwarefehler. Fehler mit den Nummern 900-999 sind Drucker-Hardwarefehler. Sollten Sie den jeweiligen Fehler nicht beheben können, schalten Sie den Drucker aus und nach einigen Sekunden wieder ein. Sollten Sie Fehlermeldungen erhalten, die in diesem Kapitel nicht aufgelistet sind, rufen Sie bitte den Technischen Kundendienst an.
  • Seite 121 Bezugspunkt außerhalb der Kennzeichnung. Teil des Feldes außerhalb des Etiketts, oder im Paket ist ein ungültiges Zeichen. Der Drucker hat eine Kalibrierung von schwarzen Markierungen unterschiedlicher Größe festgestellt. Darauf achten, dass die richtige Materialart geladen wurde. Der Drucker hat keine Markierung innerhalb der maximalen Vorschublänge gefunden oder es ist kein Material mehr vorhanden.
  • Seite 122 Etiketten einlegen (Etikettenlänge passt nicht), da sich die kalibrierte Etikettenlänge um 6,3 mm vom Format unterscheidet. Feed/Cut drücken. Die Etiketten wurden nicht registriert oder der Einzeldruck-Sensor funktioniert nicht ordnungsgemäß. Gerät auf einen Etikettenstau überprüfen. Gestaute Etiketten beseitigen oder neue Etiketten einlegen. Dieser Fehler tritt u.U.

  • Seite 123: Technische Daten

    T E C H N I S C H E D AT E N D r u c k e r Höhe: 318 mm Breite: 305 mm Tiefe: 330 mm Mit der wahlweisen 330 mm x 318 mm x 439 mm Metallabdeckung (H x B x T) Gewicht:...

  • Seite 124: Etiketten

    102 mm x 330 mm mit 330 dpi E t i k e t t e n Bei hohen Temperaturen bzw. bei hoher Luftfeuchtigkeit Empfehlungen von Monarch einholen. Endlosetiketten haben keine Perforierung oder schwarzen Markierungen und müssen im Endlosmodus benutzt werden.

  • Seite 125: Etiketten Ohne Trägerpapier

    Stärke: ,18 bis ,30 mm ,18 bis ,25 mm für optionale Messer E t i k e t t e n o h n e Tr ä g e r p a p i e r Etiketten ohne Trägerpapier sind in folgenden Größen erhältlich: Für Etikettenbreiten von benutzen Sie diese Etikettenlänge...

  • Seite 126: Über Farbbänder

    Ü b e r F a r b b ä n d e r Das Farbband muss breiter sein als das Etikett. Da einige Etiketten die Druckköpfe mehr abnutzen als andere, trägt ein Farbband, das breiter als das Etikett ist, zum Schutz des Druckkopfes bei.
  • Seite 127 Hochstrapazierfähiges Farbband (TUFF-MARK®) Bandaufnahmekern, Best.-Nr. 11796120, 30 oder 40 (erhältlich in 5 cm, 7,5 cm und 10 cm) Monarch® MPCL Toolbox (Dienstprogramme zur Konfiguration des Druckers, Herunterladen von Schriften und Formatdesign) Kann von der Monarch-Website heruntergeladen werden (www.monarch.com). Externer LAN-Druckerserver unterstützt Ethernet und TCP/IP: RJ-45 Steckverbinder (10BaseT), Best.-Nr.

  • Seite 128: B-2 Zubehör Und Optionen

    Ethernet-Konnektivitätslösungen. Mit diesen Lösungen ist die Einrichtung, Verwaltung und Überwachung eines an eine Ethernet-Verbindung angeschlossenen Druckers des Typs 9850 von Monarch einfach. Der Druckerserver bietet Benutzern mit Windows® 95/98/2000 oder Windows NT®, TCP/IP und NetWare® Mehrfachprotokoll-Möglichkeiten. Software zur Konfiguration des Druckerservers ist auf der Monarch-Website (www.monarch.com) verfügbar, oder Sie können die...
