Monarch 9450 RASCAL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Monarch Anleitungen
  4. Drucker
  5. 9450 RASCAL
  6. Bedienungsanleitung

Monarch 9450 RASCAL Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 9450 RASCAL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M
™
®
Monarch
9450
™
RASCAL
Drucker

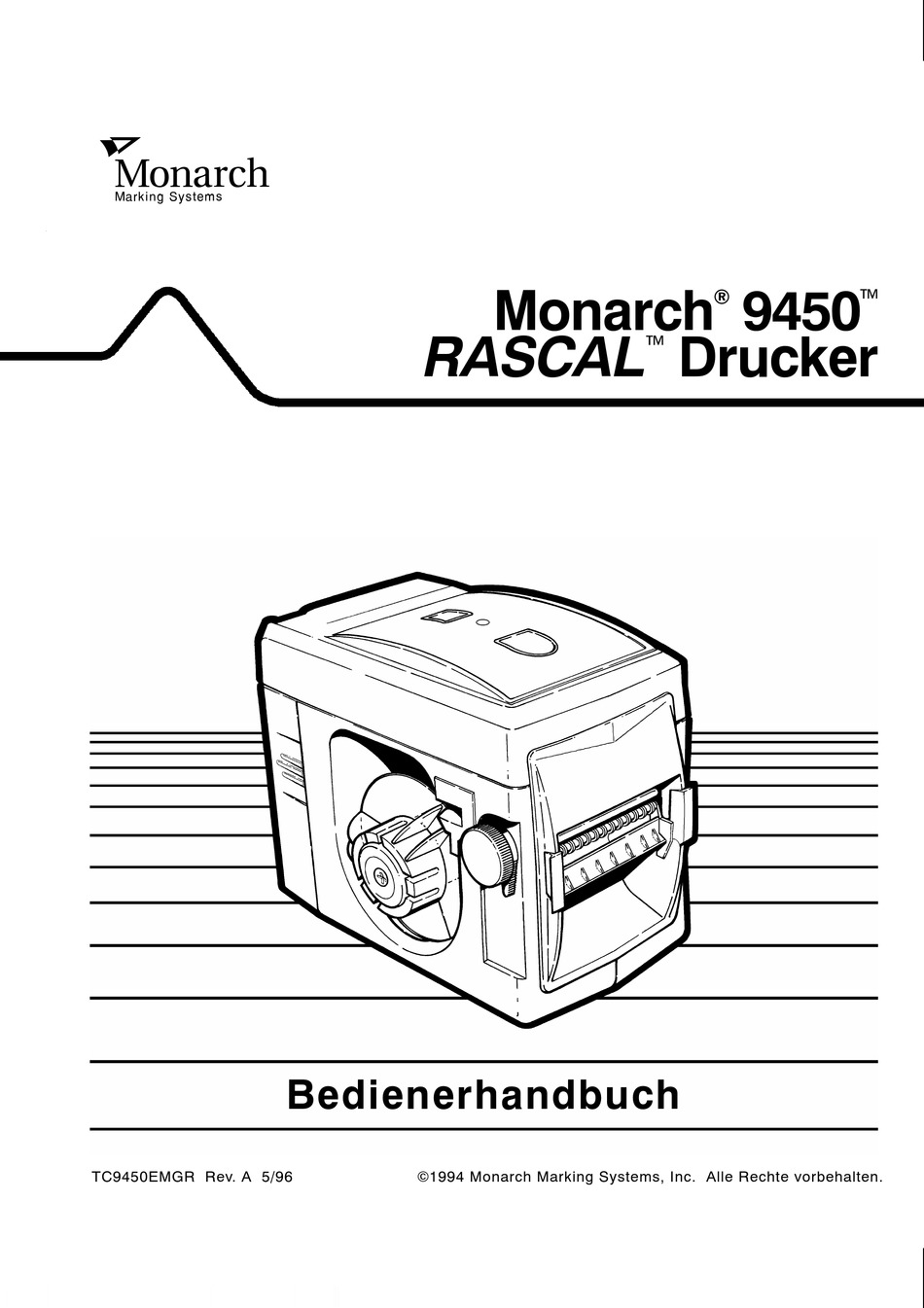

Bedienerhandbuch
TC9450EMGR Rev. A 5/96
©1994 Monarch Marking Systems, Inc. Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Monarch 9450 RASCAL

Inhaltszusammenfassung für Monarch 9450 RASCAL

  • Seite 1 ™ ® Monarch 9450 ™ RASCAL Drucker Bedienerhandbuch TC9450EMGR Rev. A 5/96 ©1994 Monarch Marking Systems, Inc. Alle Rechte vorbehalten.
  • Seite 2 ™ ® Monarch 9450 ™ RASCAL Drucker Bedienerhandbuch TC9450EMGR Rev. A 5/96 ©1994 Monarch Marking Systems, Inc. Alle Rechte vorbehalten.
  • Seite 3 A prescrites dans le Réglement sur le brouillage radioélectrique édicte par le ministère des Communications du Canada. Warenzeichen Monarch ist ein eingetragenes Warenzeichen der Monarch Marking Systems, Inc. 9450 ist ein Warenzeichen der Monarch Marking Systems, Inc.
  • Seite 4 Vorwort Dieses Bedienerhandbuch beschreibt, wie man die Batterie lädt. Etiketten einlegt. die Kommunikationsverbindung herstellt. einen Druckauftrag schickt. den Drucker pflegt und wartet. mögliche Probleme löst. Es enthält außerdem Produktspezifikationen und Zubehörinformationen. Leserschaft ––––––––––––––––––––––––––––––––––––––––––––––––– Dieses Handbuch zielt auf zwei verschiedene Leserschaften. Es richtet sich grundsätzlich an die Bediener des Druckers.
  • Seite 5 9450 Bedienerhandbuch Wichtige Begriffe ––––––––––––––––––––––––––––––––––––––––––– Die folgenden Begriffe werden in diesem Handbuch verwendet. Auf-Nachfrage- Druckverfahren, bei dem der Drucker beim Verfahren Drücken der Taste [Feed] (Vorschub) jeweils ein Etikett druckt. Druckauftrag Ein oder mehrere Befehle, die vom Hostrechner zum Drucker gesendet werden und dazu führen, daß...
  • Seite 6 Vorwort Indizierte Etiketten Etikettentyp, bei dem der Drucker erkennt, wo ein Etikett beginnt oder endet. Eine Sorte der indizierten Etiketten hat schwarze Markierungen auf der Rückseite, um diese Aufgabe zu erfüllen. Kommunikations- Einstellungen, die bestimmen, wie der parameter Drucker und der Hostrechner miteinander kommunizieren.
  • Seite 7 9450 Bedienerhandbuch...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1 Erste Schritte ....... . 1-1 Verwendung der Tasten......1-2 Laden der Batterie .
  • Seite 9 9450 Bedienerhandbuch Kapitel 5 Pflege und Wartung ......5-1 Beseitigung eines Etikettenstaus ....5-1 Einsetzen der Etikettenführung .

  • Seite 11: Kapitel 1 Erste Schritte

    Kapitel 1 Erste Schritte Der 9450 RASCAL Drucker ist ein tragbarer Thermodirekt-Drucker. In diesem Kapitel erfahren Sie, wie man die Tasten auf der Oberseite des Drucker benutzt. man die Batterie lädt und benutzt. der Energiesparmodus funktioniert. man den Gurt anbringt.

  • Seite 12: Verwendung Der Tasten

    9450 Bedienerhandbuch Verwendung der Tasten –––––––––––––––––––––––––––––––––––––– Oben auf dem Drucker befinden sich, wie abgebildet, zwei Tasten und eine LED-Anzeige. [Feed] Dient mehreren Zwecken: transportiert die Etiketten. Siehe Kapitel 4, “Drucken”, bezüglich Informationen zu den verschiedenen Druckverfahren. stoppt den Druckvorgang vorübergehend. erlaubt Ihnen, die Kommunikations- parameter im Drucker so einzustellen, daß...

  • Seite 13: Laden Der Batterie

    Kapitel 1 Erste Schritte [On/Off] Dient mehreren Zwecken: schaltet den Drucker ein und aus. schaltet den Drucker vom Energiesparmodus in den Betriebsmodus. Siehe den Abschnitt “Über den Energiesparmodus” weiter hinten in diesem Kapitel. ermöglicht das Rücksetzen des Druckers zum normalen Druckverfahren nach dem Drucken eines Testetiketts.
  • Seite 14 9450 Bedienerhandbuch Wenn Sie die Batterie nicht aufladen oder verwenden, verliert sie täglich 2-3% ihrer Ladung. Extrem heiße Umgebungen erhöhen diese Entladungsrate, während extrem kalte Umgebungen sie verringern. Falls es während des Druckprozesses zum Batterieausfall kommt, ersetzen Sie die Batterie, oder laden Sie sie wieder auf.
  • Seite 15 Kapitel 1 Erste Schritte 2. Stecken Sie den kleinen runden Stecker am Kabel des Ladegeräts, wie dargestellt, in die Buchse an der Batterie. Die LED-Anzeige des Ladegeräts leuchtet konstant gelb, wenn das Ladegerät richtig angeschlossen ist. LED-Anzeige Buchse Kleiner, runder Stecker 3.

  • Seite 16: Entfernen Und Einlegen Der Batterie

    9450 Bedienerhandbuch Entfernen und Einlegen der Batterie ––––––––––––––––––––––––––– Zum Entfernen oder Einlegen der Batterie müssen Sie den Drucker nicht ausschalten. Entfernen der Batterie Um die Batterie zu entfernen: 1. Den Drucker wie dargestellt halten. Kontakte Seitliche Halter Untere Halter Schlitze Batterie 2.

  • Seite 17: Über Den Energiesparmodus

    Kapitel 1 Erste Schritte Über den Energiesparmodus –––––––––––––––––––––––––––––––––– Wenn der Drucker für eine bestimmte Zeit nicht benutzt wird, schaltet er auf Energiesparmodus um, um Batteriestrom zu sparen. Während des Energiesparzustands erhält der Drucker alle Druckaufträge aufrecht, arbeitet jedoch nicht. Wenden Sie sich an Ihren Systemverwalter, um die Zeitverzögerung bis zum Umschalten in den Energiesparmodus einzustellen.

  • Seite 18: Anbringen Des Gurts

    9450 Bedienerhandbuch Anbringen des Gurts –––––––––––––––––––––––––––––––––––––––– Mit dem mitgelieferten Gurt wird Ihr Drucker zum tragbaren Drucker. Anbringen des Gurts: 1. Eine der Klemmen anheben und den Gurt darunterschieben. 2. Die Klemme loslassen. 3. Diese Schritte für die andere Klemme wiederholen. Stellen Sie sicher, daß...

  • Seite 19: Kapitel 2 Einlegen Der Etiketten

    Kapitel 2 Einlegen der Etiketten Der Drucker verarbeitet Thermo-, Klebe- und Kartonetiketten mit und ohne Rückseitenmarkierung. Sie können auch mit oder ohne Kern ausgeführt sein. Wir empfehlen die Verwendung von Synthetik-Etiketten (nicht Papieretiketten) zum Drucken von seriellen Codes oder Barcodes mit hoher Speicherdichte.

  • Seite 20: Einlegen Der Etiketten Für Das Trennverfahren

    Verwenden Sie Etiketten bis maximal 5,2 cm. Falls Sie besondere Etikettenanforderungen haben, nehmen Sie unter der auf der Rückseite dieses Handbuchs aufgeführten Nummer mit Monarch Kontakt auf. Der Drucker kann während des Einlegens der Etiketten ein- oder ausgeschaltet sein. Einlegen von Etiketten für das Trennverfahren: 1.
  • Seite 21 Kapitel 2 Einlegen der Etiketten 3. Die Halter auf beiden Seiten des Trägergestells zusammendrücken und nach vorne ziehen. Trägergestell Halter 4. Die Vorderkante der Etiketten in die Etikettenführung führen und dabei die Etikettenrolle in den Etikettenschacht fallen lassen. Die Etiketten an die Rückseite des Etikettenschachtes drücken.
  • Seite 22 9450 Bedienerhandbuch 5. Den Etikettenhalter in den Etikettenschacht schieben und gegen die Etikettenrolle drücken. Stellen Sie sicher, daß sich die Etiketten frei drehen. 6. Die Etiketten folgendermaßen durch den Drucker transportieren: Den Druckkopfhebel nach unten drücken, um den Druckkopf zu schließen. Ist der Drucker ausgeschaltet, drehen Sie den Knopf im Uhrzeigersinn, um die Etiketten manuell durch den Transportschacht zu transportieren.
  • Seite 23 Kapitel 2 Einlegen der Etiketten 8. Die Etiketten vom Trägerpapier entfernen. Stellen Sie sicher, daß die Etiketten an der Rückwand des Druckers anliegen, wenn sie den Transportschacht verlassen. Ist dies nicht der Fall, den Druckkopf öffnen und die Etiketten erneut ausrichten. Den Druckkopf schließen. 9.

  • Seite 24: Einlegen Der Etiketten Für Das Nicht-Trennverfahren

    Preßschnitt-Etiketten verwenden. Verwenden Sie Etiketten bis max. 5,6 cm. Falls Sie besondere Etikettenanforderungen haben, nehmen Sie unter der auf der Rückseite dieses Handbuchs aufgeführten Nummer mit Monarch telefonisch Kontakt auf. Der Drucker kann während des Einlegens der Etiketten ein- oder ausgeschaltet sein.
  • Seite 25 Kapitel 2 Einlegen der Etiketten 3. Die Vorderkante der Etiketten durch die Etikettenführung führen und dabei die Etikettenrolle in den Etikettenschacht fallen lassen. Die Etikettenrolle an die Rückseite des Etikettenschachts drücken. Mit den Fingern die Etiketten in den Transportschacht drücken. Etikettenführung Druckkopf- hebel...

  • Seite 26: Entfernen Der Etiketten

    9450 Bedienerhandbuch Entfernen der Etiketten –––––––––––––––––––––––––––––––––––––– Um die Etiketten zu entfernen: 1. Den Etikettenhalter wie dargestellt abnehmen. Etikettenführung Transportschacht Etikettenhalter Druckkopfhebel Knopf 2. Die Etiketten so nahe wie möglich an der Etikettenführung abreißen oder abschneiden und die Etikettenrolle entfernen. 3. Den Druckkopfhebel nach oben drücken, um den Druckkopf zu öffnen.

  • Seite 27: Kapitel 3 Druckerkommunikation

    Kapitel 3 Druckerkommunikation Nur Systemverwalter. Bevor der Drucker einen Druckauftrag vom Hostrechner erhalten kann, müssen Sie: 1. die Kommunikationsparameter einstellen. 2. die Kommunikationskabel anschließen. 3. den Drucker einschalten. Einstellen der Kommunikationsparameter–––––––––––––––––––––– Bevor Sie einen Druckauftrag vom Hostrechner aus senden, stellen Sie die Kommunikationsparameter (Flußsteuerung, Baudrate, Datenbits und Stopbits) im Drucker ein, damit sie den am Hostrechner eingestellten Parametern entsprechen.
  • Seite 28 9450 Bedienerhandbuch 2. [Feed] drücken und halten, dabei die Batterie wieder anschließen und warten, bis die LED-Anzeige von gelb nach grün wechselt. Die Taste wieder loslassen. 3. [Feed] einmal drücken. Die LED-Anzeige blinkt einmal. [Feed] drücken ... Zum Einstellen der Baudrate auf ... Einmal 38400 Zweimal...

  • Seite 29: Anschließen Des Kommunikationskabels

    Kapitel 3 Druckerkommunikation 6. [Feed] viermal drücken, um den Einstellungsmodus der Kommunikationsparameter zu verlassen. Es wird automatisch ein Testetikett gedruckt, das die neuen Kommunikationsparameter zeigt. Die LED-Anzeige erlischt. 7. Die Batterie entfernen. [On/Off] drücken und dabei die Batterie wieder anschließen, um zum normalen Druckbetrieb zurückzukehren.

  • Seite 30: Entfernen Des Kommunikationskabels

    9450 Bedienerhandbuch Den Drucker NIEMALS am Kabel tragen. Siehe Kapitel 7, “Spezifikationen”, für Kabelstiftdefinitionen. Entfernen des Kommunikationskabels ––––––––––––––––––––––––– Um das Kabel zu entfernen: 1. Den Drucker mit einer Hand festhalten. Kabelhalter Freigabeschieber Verriegelung 2. Den Kabelhalter mit der anderen Hand fassen und eindrücken, um die Verriegelung zu lösen.

  • Seite 31: Kapitel 4 Drucken

    Kapitel 4 Drucken Dieses Kapitel beschreibt: das Drucken im Auf-Nachfrage-Verfahren. das Entfernen des Trägerpapiers. das Drucken im Endlosverfahren. das Löschen eines Druckauftrags aus dem Druckerspeicher. das vorübergehende Anhalten des Druckvorgangs. Für einen Druckauftrag wenden Sie sich an Ihren Systemverwalter. Drucken im Auf-Nachfrage-Verfahren –––––––––––––––––––––––––– Im Auf-Nachfrage-Verfahren druckt der Drucker jeweils ein Etikett aus (wenn ein Etikett auswurfbereit ist, blinkt die LED-Anzeige).

  • Seite 32: Entfernen Des Trägerpapiers

    9450 Bedienerhandbuch 2. Senden Sie den Druckauftrag. 3. [Feed] drücken, um ein Etikett auszuwerfen. 4. Jedes Etikett nach dem Drucken entfernen. Schritte 3 und 4 zur Fortsetzung des Druckvorgangs wiederholen. Entfernen des Trägerpapiers –––––––––––––––––––––––––––––––––– Um überschüssiges Trägerpapier zu entfernen: 1. Das Trägerpapier einige Zentimeter vom Trägergestell entfernt abreißen.

  • Seite 33: Vorübergehendes Stoppen Des Druckers

    Kapitel 4 Drucken Vorübergehendes Stoppen des Druckers –––––––––––––––––––––––– Um den Drucker während des Drucks im Endlosverfahren vorübergehend anzuhalten, [Feed] drücken. Um das Drucken des laufenden Druckauftrags wieder aufzunehmen, noch einmal [Feed] drücken. Löschen eines Druckauftrags ––––––––––––––––––––––––––––––––– Um einen aktuellen Druckauftrag manuell abzubrechen, [Feed] 3 bis 5 Sekunden lang drücken und halten.
  • Seite 34 9450 Bedienerhandbuch...

  • Seite 35: Kapitel 5 Pflege Und Wartung

    Kapitel 5 Pflege und Wartung Dieses Kapitel erklärt, wie man: einen Etikettenstau beseitigt. den Druckkopf reinigt. Trennklinge und Laufrolle reinigt. Beseitigung eines Etikettenstaus –––––––––––––––––––––––––––––– Wenn sich die Etiketten während des Druckens anstauen, blinkt die LED-Anzeige schnell abwechselnd gelb und grün. Niemals Etiketten mit freigelegter Klebefläche durch den Drucker laufen lassen.
  • Seite 36 9450 Bedienerhandbuch 2. Falls Ihr Drucker eine abnehmbare Etikettenführung hat, entfernen Sie sie. Fassen Sie den Drucker fest mit einer Hand, und schieben Sie die Etikettenführung mit der anderen Hand wie dargestellt heraus. Gestaute Etiketten im Transportschacht Etikettenführung Ziehen Sie die Etikettenführung NICHT vollständig aus dem Drucker.

  • Seite 37: Einsetzen Der Etikettenführung

    Kapitel 5 Pflege und Wartung Einsetzen der Etikettenführung Falls sich die Etikettenführung aus dem Drucker löst: 1. Die Etikettenführung nach unten kippen und die Sperre in die Oberseite der Spur einführen. Spur Sperre Etikettenführung 2. Die Etikettenführung so kippen, daß sie mit der Spur übereinstimmt, und dann vorsichtig an der Spur entlang schieben, bis sie sich im Drucker befindet.

  • Seite 38: Reinigen Des Druckkopfes

    9450 Bedienerhandbuch Reinigen des Druckkopfes–––––––––––––––––––––––––––––––––––– Reinigen Sie den Druckkopf täglich, wenn Sie den Drucker in übermäßig verschmutzten, heißen oder feuchten Umgebungen verwenden. Reinigen Sie ihn ebenfalls nach jeweils fünf Etikettenrollen, oder wenn, wie dargestellt, Leerstellen im Druck auftauchen. Leerstellen Fehlerfreier Druck Um den Druckkopf zu reinigen, verwenden Sie die mitgelieferte Reinigungskarte.

  • Seite 39: Reinigen Von Laufrolle Und Trennklinge

    Kapitel 5 Pflege und Wartung Reinigen von Laufrolle und Trennklinge –––––––––––––––––––––––– Um Laufrolle und Trennklinge zu reinigen: 1. Den Drucker ausschalten. 2. Etiketten, falls nicht schon geschehen, entfernen. Siehe “Entfernen der Etiketten” in Kapitel 2 für weitere Informationen. NIEMALS Etiketten durch den Druckkopf zurückführen, es kann sonst zu einem Etikettenstau kommen.
  • Seite 40 9450 Bedienerhandbuch 5. Mit dem Wattestäbchen über die Laufrolle und die Trennklinge reiben, um jegliche Rückstände zu beseitigen. Trennklinge Laufrolle 6. Den Drucker kurz trocknen lassen. Etiketten dann wieder einlegen.

  • Seite 41: Kapitel 6 Fehlersuche

    Kapitel 6 Fehlersuche Dieses Kapitel informiert über: das Drucken eines Testetiketts. die LED-Anzeige. die Fehlerbeseitigung. mögliche Probleme und ihre Lösungen. Drucken eines Testetiketts –––––––––––––––––––––––––––––––––––– Um ein Testetikett zu drucken, [Feed] drücken und gleichzeitig die Batterie anschließen. [Feed] gedrückt halten, bis die LED-Anzeige gelb leuchtet.

  • Seite 42: Led-Anzeige

    Ein Testetikett wird automatisch gedruckt. Für ständig im Drucker gespeicherte Schriftarten-IDs steht die erste Zahl für die Schriftarten-IDs und die zweite für die interne Monarch-Schriftartennummer, die nur für den internen Gebrauch vorgesehen ist. Zum Beispiel: 1:1000 zeigt Schriftartkennzeichnung 1 und Monarch-interne Schriftart 1000 an.

  • Seite 43: Probleme Und Lösungen

    Kapitel 6 Fehlersuche Ignorieren Sie NIEMALS eine schwache Batterie. Wenn Sie bei schwacher Batterie weiter drucken, sperrt der Drucker möglicherweise am Ende bei stetig grün leuchtender LED-Anzeige, und das Gerät spricht auf Tasteneingaben nicht mehr an. Falls dieser Zustand eintritt, eine neue, vollständig aufgeladene Batterie anschließen.
  • Seite 44 9450 Bedienerhandbuch Problem Lösung Drucker antwortet nicht Sicherstellen, daß das auf Hostrechner. Kommunikationskabel richtig angeschlossen ist. Sicherstellen, daß die Kommunikationsparameter des Druckers denen des Hostrechners entsprechen. Drucker sperrt bei Eine neue, vollständig geladene Batterie grüner LED-Anzeige am Drucker anschließen. und spricht nicht auf Tasteneingaben an.
  • Seite 45 Kapitel 6 Fehlersuche Problem Lösung Drucker transportiert nicht. Drucker abschalten und eine geladene Batterie einsetzen. Etiketten erneut einlegen. Sicherstellen, daß kein Etikettenstau vorliegt. Sicherstellen, daß sich der Drucker nicht im Energiesparmodus befindet. [On/Off] drücken. Sicherstellen, da sich keine Fremdkörper in der Etikettenspule befinden.
  • Seite 46 Ablagerungen prüfen. Falls die Probleme weiterhin bestehen: Die Batterie abnehmen, ein paar Sekunden warten und sie erneut anschließen, dabei [On/Off] drücken. Sicherstellen, daß die Batterie vollständig geladen ist. Monarch unter der auf der Rückseite dieses Handbuchs zu findenden Telefonnummer kontaktieren.

  • Seite 47: Kapitel 7 Spezifikationen

    Kapitel 7 Spezifikationen Dieses Kapitel informiert über: Druckerspezifikationen Etikettengrößen Zubehör Kabelstiftdefinitionen Druckerspezifikationen –––––––––––––––––––––––––––––––––––––– Höhe: 108 mm Beite: 84 mm Tiefe: 137 mm Gewicht: 765 g (ohne Etiketten) Lagertemperatur- -10° C bis 49° C (maximal 1 Jahr) bereich: maximal 29° C Verdunstungsthermometer Betriebstemperatur- 5°...

  • Seite 48: Etikettengrößen

    25-poliges PC-Kommunikationskabel Nr. 11658715 9459 Programmiererset, enthält: 9450 Etikettendesign-Software 9450 Etikettendesign-Softwarehandbuch 9450 Programmiererhandbuch 9459 Schnittstellenhandbuch 9-poliges PC-Kommunikationskabel Kommunikationskabel für verschiedene Datensammlungsanschlüsse ® MONARCH PLATFORM Etikettendesign-Software ® für die Verwendung in einer Windows -Umgebung MONARCH PLATFORM Schriftarten-Dienstprogramm Einzelheiten erfahren Sie bei Ihrer Monarch-Vertretung.

  • Seite 49: Kommunikationskabel-Stiftdefinitionen

    Kapitel 7 Spezifikationen Kommunikationskabel-Stiftdefinitionen ––––––––––––––––––––––– Der Drucker besitzt einen 8-poligen Mini-DIN RS-232C Sperrstecker mit folgender Belegung: Stift Impuls Richtung vom Hostrechner vom Drucker vom Drucker vom Hostrechner vom Drucker vom Hostrechner +5 Volt vom Drucker...
  • Seite 50 9450 Bedienerhandbuch...
