Anschlüsse Der Master-Sektion - Yamaha M3000A Bedienungsanleitung

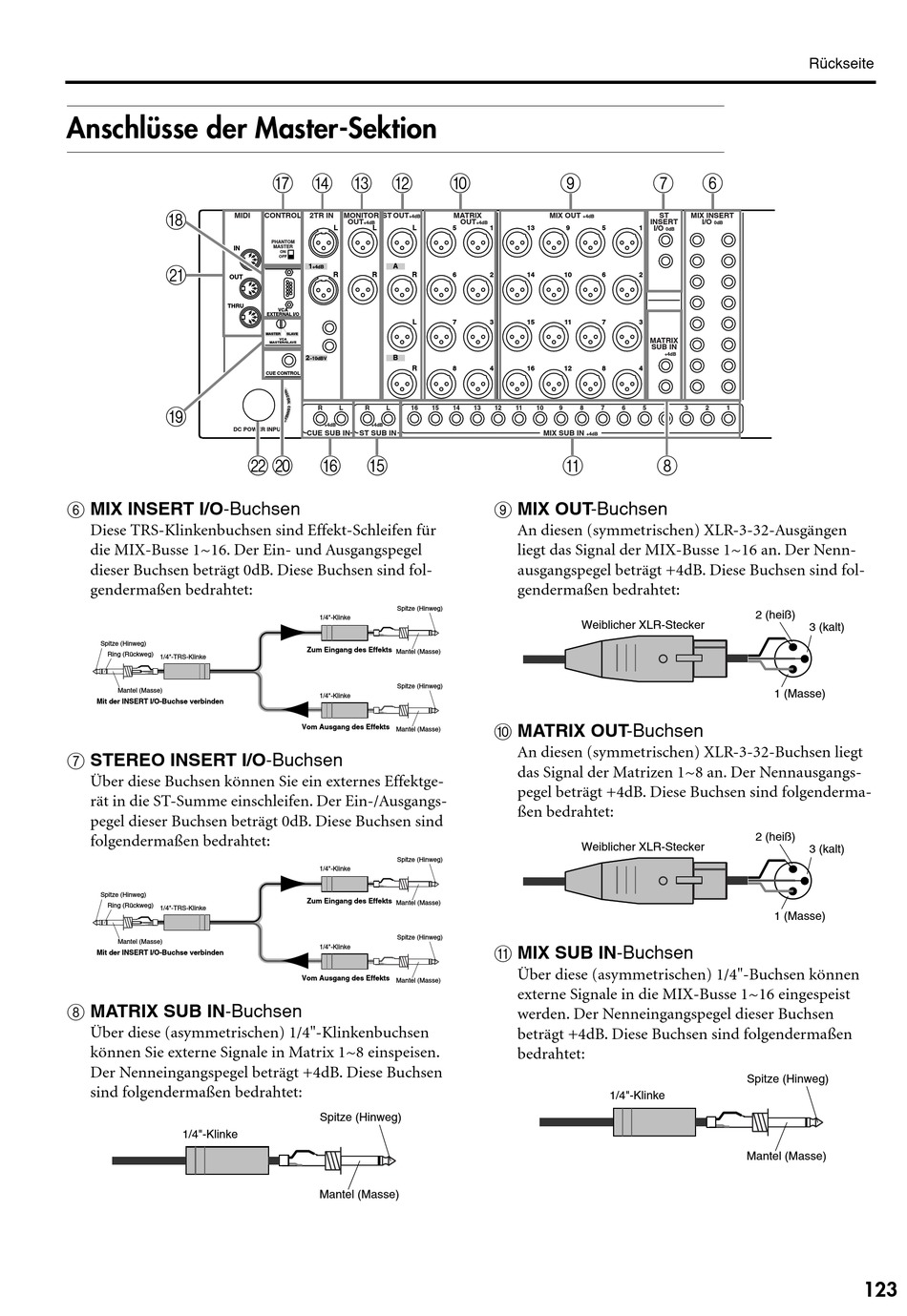

Anschlüsse der Master-Sektion
R
MIDI
IN
U
OUT
THRU
S
DC POWER INPUT
F MIX INSERT I/O-Buchsen
Diese TRS-Klinkenbuchsen sind Effekt-Schleifen für
die MIX-Busse 1~16. Der Ein- und Ausgangspegel
dieser Buchsen beträgt 0dB. Diese Buchsen sind fol-
gendermaßen bedrahtet:
Spitze (Hinweg)
Ring (Rückweg)
1/4"-TRS-Klinke
Mantel (Masse)
Mit der INSERT I/O-Buchse verbinden
G STEREO INSERT I/O-Buchsen
Über diese Buchsen können Sie ein externes Effektge-
rät in die ST-Summe einschleifen. Der Ein-/Ausgangs-
pegel dieser Buchsen beträgt 0dB. Diese Buchsen sind
folgendermaßen bedrahtet:
Spitze (Hinweg)
Ring (Rückweg)
1/4"-TRS-Klinke
Mantel (Masse)
Mit der INSERT I/O-Buchse verbinden
H MATRIX SUB IN-Buchsen
Über diese (asymmetrischen) 1/4"-Klinkenbuchsen
können Sie externe Signale in Matrix 1~8 einspeisen.
Der Nenneingangspegel beträgt +4dB. Diese Buchsen
sind folgendermaßen bedrahtet:
1/4"-Klinke
Q N M L
CONTROL 2TR IN MONITOR ST OUT
+4dB
OUT
+4dB
L L L
PHANTOM
MASTER
ON
OFF
1 A
+4dB
R R R
VCA
EXTERNAL I/O
L
MASTER SLAVE
VCA
MASTER/SLAVE
2 B
–10dBV
R
CUE CONTROL
R L R L 16
+4dB +4dB
CUE SUB IN ST SUB IN
V T P O
Spitze (Hinweg)
1/4"-Klinke
Zum Eingang des Effekts
Mantel (Masse)
Spitze (Hinweg)
1/4"-Klinke
Vom Ausgang des Effekts
Mantel (Masse)
Spitze (Hinweg)
1/4"-Klinke
Zum Eingang des Effekts
Mantel (Masse)
Spitze (Hinweg)
1/4"-Klinke
Vom Ausgang des Effekts
Mantel (Masse)
Spitze (Hinweg)
Mantel (Masse)
J I
MATRIX MIX OUT
+4dB
OUT
+4dB
5 1 13 9 5
6 2 14 10 6
7 3 15 11 7
8 4 16 12 8
15 14 13 12 11 10 9 8 7
MIX SUB IN
+4dB
K
I MIX OUT-Buchsen
An diesen (symmetrischen) XLR-3-32-Ausgängen
liegt das Signal der MIX-Busse 1~16 an. Der Nenn-
ausgangspegel beträgt +4dB. Diese Buchsen sind fol-
gendermaßen bedrahtet:
Weiblicher XLR-Stecker
J MATRIX OUT-Buchsen
An diesen (symmetrischen) XLR-3-32-Buchsen liegt
das Signal der Matrizen 1~8 an. Der Nennausgangs-
pegel beträgt +4dB. Diese Buchsen sind folgenderma-
ßen bedrahtet:
Weiblicher XLR-Stecker
K MIX SUB IN-Buchsen
Über diese (asymmetrischen) 1/4"-Buchsen können
externe Signale in die MIX-Busse 1~16 eingespeist
werden. Der Nenneingangspegel dieser Buchsen
beträgt +4dB. Diese Buchsen sind folgendermaßen
bedrahtet:
G F
ST MIX INSERT
INSERT I/O
0dB
1 I/O
0dB
2
3
MATRIX
SUB IN
+4dB
4
6 5 4 3 2 1
H
2 (heiß)
1 (Masse)
2 (heiß)
1 (Masse)
Spitze (Hinweg)
1/4"-Klinke
Mantel (Masse)
Rückseite
3 (kalt)
3 (kalt)
123
