Verwandte Anleitungen für Kathrein UFD 515
Inhaltszusammenfassung für Kathrein UFD 515

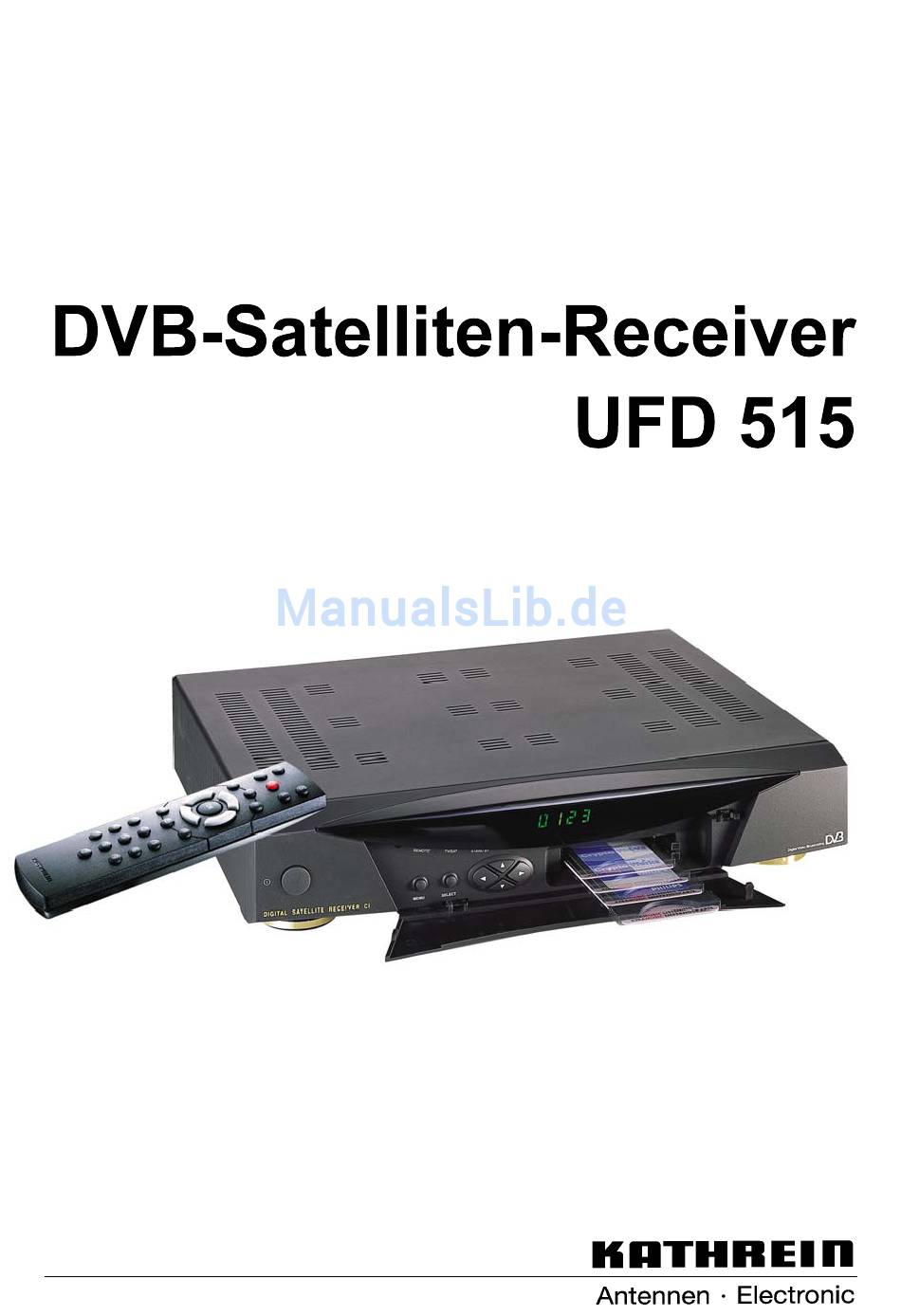

- Seite 1 Betriebsanleitung Bestell-Nr.: 260 473...
-
Seite 3: Vorwort
Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem neuen DVB- Sat-Receiver. KATHREIN-Team Sollten Sie mit Ihrem Receiver wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Hotline in Verbindung. Tel: 08031/18 47 00... -
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Vorwort ................................3 Inhalt ..................................4 Sicherheitshinweise ............................7 Wichtige Hinweise zum Betrieb ..........................7 Längere Abwesenheit/Gewitter ........................7 Netzkabel..............................7 Reinigung ..............................7 Spielende Kinder ............................7 Reparatur..............................7 Anschlüsse ..............................7 Aufstellungsort............................8 Lüftung................................ 8 Feuchtigkeit, Sonneneinstrahlung, Wärme ....................8 Netzspannung ............................ - Seite 5 Inhalt Empfangsstatus Radio ..........................20 Auswahl des Radio-Programms durch Zahleneingabe................21 Common Interface ............................22 Timer-Einstellungen ............................23 VPS-Signal ...............................23 Programmübersicht............................24 EPG ..................................24 Full EPG................................24 EPG-Timerprogrammierung ........................24 Toneinstellungen ............................25 Einstellen der Lautstärke ..........................25 Stereo- und Zweikanaltonwiedergabe ......................25 AC3 ...................................25 Ton abschalten ............................25 Programmliste..............................26 Anwahl der zuletzt empfangenen Programme ....................26 Vorzugsprogramme ............................26...
- Seite 6 Inhalt Transponderwahl ..........................41 DiSEqC (UFO) Setup ..........................42 22-kHz-Signal ............................42 Tone-Burst und DiSEqC-Signal ......................42 Tone Burst ............................43 DiSEqC ..............................43 DiSEqC Repeat............................. 43 UFOmini..............................43 Remote Frequenz ..........................43 UFOmicro.............................. 43 Werkseinstellung ............................44 Videorecorder–Anschluss ..........................45 Aufnahme .................................45 Wiedergabe ..............................45 Software- und Programmlisten-Update......................46...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Wichtige Hinweise zum Betrieb Im folgenden Abschnitt finden Sie wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Receivers. Lesen Sie diese Hinweise sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Längere Abwesenheit/Gewitter Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter vorne links am Gerät aus. -
Seite 8: Aufstellungsort
Sicherheitshinweise Wichtige Hinweise zum Aufstellungsort und zur Montage Aufstellungsort Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung liegt jedoch in einem ungefährlichen Bereich. Empfindliche Möbeloberflächen und Furniere können sich durch die ständige Wärmeeinwirkung im Laufe der Zeit leicht verfärben. Ebenso können die Gerätefüße in Verbindung mit behandelten Möbeloberflächen Farbveränderungen hervorrufen. -
Seite 9: Bedienelemente, Anzeigen Und Anschlüsse
920-2150MHz Nicht öffnen 50/60 Hz AUDIO VIDEO 14/18V max. 400mA max.30W 22kHz DiSEqC DATA I/O UFD 515 260473 IF OUTPUT DIGITAL Bedienelemente und Anzeigen auf der Bedienelemente und Anschlüsse auf der Vorderseite Rückseite Ein/Aus-Schalter (mit Netztrennung) Audio-Ausgang 2 Cinch-Buchsen, linker und rechter Kanal Menütaste zum Aufrufen und Verlassen der... -
Seite 10: Funktionstasten Der Fernbedienung
Bedienelemente, Anzeigen und Anschlüsse Funktionstasten der Fernbedienung Umstellung Betrieb Ein - der Fernbedienung Betriebsbereitschaft A / B Aufruf des Aufruf der Favoriten Hauptmenüs Programm- letztes Programm informationen und Exit Aufruf der Einstellung des Scart- Programmliste Anschlusses Radio Aus Lautstärke / Menüpunkte Programmwahl / Un- termenüs und Menü-... -
Seite 11: Befehlssatz Der Fernbedienung
Befehlssatz der Fernbedienung Befehlssatz der Fernbedienung Die Fernbedienung beherrscht 2 Befehlssätze. Damit ist es möglich, 2 Receiver unabhängig voneinander in einem Raum zu bedienen (nicht in Verbindung mit einem Twinreceiver). Hinweis Programmieren Sie hierfür einen Receiver auf den Befehlssatz 1, den zweiten Re- ceiver auf den Befehlssatz 2. -
Seite 12: Bedienungshinweise
Bedienungshinweise Bedienungshinweise Menükonzept Das Menükonzept ist nach logischen Bedienungsabfolgen aufgebaut. Hinweis: Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervor- gehoben. Die Menüs sind größtenteils selbsterklärend. In der unter dem Menü eingeblendeten Leiste finden Sie Hinweise zu dem jeweiligen Menüpunkt. -
Seite 13: Alphanumerische Belegung Der Nummerntasten Der Fernbedienung
Bedienungshinweise Alphanumerische Belegung der Nummerntasten der Fernbedienung Taste LEER Sprachauswahl - OSD So stellen Sie die Sprache für die Bildschirmeinblendung ein. C Menüsprache C C Deutsch C Zur Verfügung stehen Deutsch, Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Niederländisch, Griechisch und Türkisch. -
Seite 14: Anschluss Und Inbetriebnahme
Anschluss und Inbetriebnahme Anschluss und Inbetriebnahme Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen diesen Abschnitt nur beachten, wenn Sie die Installation selbst durchführen. Im Abschnitt „Anschlussbeispiele“ finden Sie Musterkonfigurationen. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt sind. -
Seite 15: Lnb-Versorgungsspannung
LNB-Versorgungsspannung Wird das Speisesystem (LNB) mit einer externen Versorgungsspannung versorgt und die LNB-Versorgungsspannung nicht zur Polaritätsumschaltung verwendet (z.B. Kathrein Speisesystem UAS 330), so muss die LNB-Versorgung des Recei- vers auf „Aus“ gestellt werden (siehe Abschnitt „Installationsmenü, LNB-Konfigu- ration“. TV- und Videorecorder-Anschluss ·... -
Seite 16: Erste Inbetriebnahme
Erste Inbetriebnahme Erste Inbetriebnahme Die ersten Maßnahmen Verbinden Sie das Gerät mit dem Stromnetz. Schalten Sie den Receiver mit dem Netzschalter an der Gerätefrontseite ein. Im LED-Display erscheint die Anzeige „- - - -“, danach „0000“. Die LED für die Betriebsanzeige leuchtet rot, das Gerät befindet sich in Betriebsbereitschaft. -
Seite 17: Bildschirmeinblendungen / Osd On Screen Display
Bildschirmeinblendungen / OSD On Screen Display Bildschirmeinblendungen / OSD On Screen Display Wichtige Bildschirmeinblendungen Die Funktionen des Receivers werden durch einen Mikroprozessor und umfangrei- che Software gesteuert. Zum Verständnis aller Vorgänge und zur Fehlereingren- zung sollen die nachfolgenden Erklärungen dienen. Kanalmeldung TV Die Kanalmeldung wird bei jedem Pro-grammwechsel für einige Sekunden oder ständig mit der... -
Seite 18: Programmliste Radio
Bildschirmeinblendungen / OSD On Screen Display ponder und dessen Frequenz, die Polari-sation, die Symbolrate, Verschlüsselung, Favorit oder Normalsender und die Kin-dersicherung. Die linke Spalte enthält Angaben über den Kanal, den Programm-anbieter und ob das Programm üblicherweise verschlüsselt wird. Mit dem Balken-Cursor kann das jeweilige Programm gewählt und per -Taste bestätigt werden. -
Seite 19: Programmwahl
Programmwahl Programmwahl In diesem Kapitel erfahren Sie, wie Sie mit Ihrem Receiver Fernsehprogramme anwählen und die gewünschte Lautstärke einstellen können. Bei der Beschreibung der Funktionen gehen wir davon aus, dass der Receiver fachgerecht angeschlossen ist. Möchten Sie den Anschluss selbst vornehmen, so lesen Sie bitte vorher den Ab- schnitt „Anschluss und Inbetriebnahme“. -
Seite 20: Auswahl Des Tv-Programms Durch Zahleneingabe
Programmwahl Auswahl des TV-Programms durch Zahleneingabe Sie können während eines laufenden TV-Programms auch ein anderes TV-Pro- gramm durch Eingabe des Programmplatzes auswählen. Verwenden Sie für die Eingabe des Programmplatzes die Zifferntasten Beispiel Sie möchten das TV-Programm „DSF“ auswählen. Dieses befindet sich auf dem Programmplatz 015. -
Seite 21: Auswahl Des Radio-Programms Durch Zahleneingabe
Programmwahl Auswahl des Radio-Programms durch Zahleneingabe Sie können während eines laufenden Radio-Programms auch ein anderes Radio- Programm durch Eingabe des Programmplatzes auswählen. Verwenden Sie für die Eingabe des Programmplatzes die Zifferntasten Beispiel Sie möchten das Radio-Programm „DLR-Berlin“ auswählen. Dieses befindet sich auf dem Programmplatz 015. -
Seite 22: Common Interface
Common Interface Common Interface Das Common Interface für die Aufnahme von zwei so genannten Conditional- Access-Modulen befindet sich hinter der Frontklappe. In das CA-Modul wird die käuflich erworbene Smartcard des Pay-TV-Anbieters eingeschoben, die jeweils für eine Verschlüsselungstechnik geeignet ist. Diese Karte ist nicht im Lieferumfang enthalten. Die Karten und Module werden von den jeweiligen Pay-TV-Anbietern herausgege- ben und enthalten die Teilnehmerdaten... -
Seite 23: Timer-Einstellungen
Timer-Einstellungen Timer-Einstellungen Für die zeitgerechte Aufnahme eines Programms mit einem Videorecorder können Sie die Timer nutzen. Es sind 7 Timer vorhanden, die Sie auf unterschiedliche Pro- gramme und Anfangs- bzw. Endzeiten einstellen können. In das Timer-Programm gelangen Sie über das Hauptmenü mit Systemparameter, dann auf Ortszeit / Timer und Es erscheint der nebenstehende Bild-... -
Seite 24: Programmübersicht
Programmübersicht Programmübersicht Mit der -Taste erhalten Sie eine Übersicht der auf dem gegen- wärtig empfange-nen Transponder gesendeten Programme mit Uhrzeit und Dauer (siehe Bildschirm-einblendung), sofern diese mit dem Electronic Programme Guide (EPG), dem elek-tronischen Pro- grammführer z.B. bei ARD und ZDF, ausgestrahlt werden. In der rechten Spalte werden die Programmtitel in Kurzform ausgegeben, in den beiden unteren Zeilen in etwas ausführlicherer Form. -
Seite 25: Toneinstellungen
Toneinstellungen Toneinstellungen Einstellen der Lautstärke Stellen Sie mit den Tasten auf der Fernbedienung des Receivers die gewün- schte Lautstärke ein. Auf dem Bildschirm wird ein Laufbalken eingeblendet, der die eingestellte Lautstärke anzeigt. Stereo- und Zweikanaltonwiedergabe Die eingestellte Tonwiedergabe ist aus der Kanalmeldung ersichtlich, die Sie mit -Taste erhalten. -
Seite 26: Programmliste
Programmliste Programmliste Die werksseitig erzeugten Programm/Kanaleinstellungen lassen sich im Menü Programmliste verändern. Das Menü wird über die -Taste, die Tasten sowie für TV oder RADIO und angewählt. Ist ein Passwort ge- speichert, so muss es zusätzlich eingegeben werden. Anwahl der zuletzt empfangenen Programme Mit der -Taste werden die zuletzt empfangenen vier Programme auf dem Bild- schirm eingeblendet. -
Seite 27: Programme Sortieren
Programmliste Programme sortieren Sie können die Programme nach Ihren Wünschen sortieren. Das Sortieren erfolgt durch Verschieben der Einträge in der Programmliste. gelangen Sie ins Hauptmenü. Hier wählen Sie mit den -Tasten die Position „Programmliste“. Mit den -Tasten können Sie jetzt fest- legen, ob Sie die TV- oder die Radio-Liste bearbeiten wollen und bestätigen die Auswahl mit . -
Seite 28: Programme Manuell Hinzufügen
Programmliste weise verschieben oder mit den Zifferntasten der gewünschte Programmplatz nummerisch eingeben. Mit der -Taste kann die hervorgeho- bene Zeile nunmehr zur Löschung vorbe- reitet werden. Das Steuerprogramm fragt Sie nun: Bestätigen Sie den gewünschten Vorgang mit der entsprechenden Taste. wird der Programmplatz gelöscht und Sie können mit dem Löschen des nächsten Platzes fortfahren. - Seite 29 Programmliste Auf den Positionen · Name, · Video PID (Programme Identification), · Audio PID, · PCR PID (PCR = Programme Clock Reference) und · Audio PID dig. werden nur alphanumerische bzw. dezimale Eingaben akzeptiert. Falsche PID-Eingaben werden mit der Einblendung Falscher Parameter zurück gewiesen.
-
Seite 30: Satelliten Hinzufügen/Entfernen
Satelliten hinzufügen/entfernen Satelliten hinzufügen/entfernen Satelliten einrichten Selbstverständlich lassen sich auch neue Satelliten in die LNB-Konfiguration auf- nehmen. Hierfür muss die Orbitposition bekannt sein, die Sie anpeilen müssen. Für die Ausrichtung der Antenne kann der Menüpunkt „Antenneneinstellungen“ im Installationsmenü zur Hilfe genommen werden. Über das Hauptmenü... -
Seite 31: Satelliten Hinzufügen/Entfernen
Satelliten hinzufügen/entfernen Satelliten entfernen Zum Entfernen eines Satelliten gehen Sie in die „LNB-Konfiguration“, bewegen den Cursor-Balken mit oder und be- tätigen oder . Sie werden nun gefragt, ob Sie den Satelliten entfernen wollen und können entweder mit bestätigen oder mit ablehnen. -
Seite 32: Passwort
Einschalten meldet. Dies kann zur Wiedererkennung bei einem Diebstahl sinnvoll sein. Wie Sie die Zifferntasten der Fernbedienung für die alphanumerische Einga- be verwenden, erfahren Sie im Abschnitt „Bedienungshinweise“. Die Werkseinstel- lung ist „UFD 515“. Sie haben damit alle Einstellungen zur Sicherung und Identifikation Ihres Sat-Re- ceivers vorgenommen. -
Seite 33: Kindersicherung
Passwort Kindersicherung Ähnlich, wie beim Kennzeichnen der Vorzugsprogramme mit dem „Apfel“-Symbol, können Sie die Kindersicherung setzen, um den unbefugten Zugang für Kinder zu verhindern. Die Kennzeichnung der Programme erfolgt durch das „Vorhänge- schloss“-Symbol in den „Programmlisten“ „TV“ oder „Radio“. Mit der Hauptmenütaste kommen Sie ins Hauptmenü. -
Seite 34: Bedienung Von Der Frontseite
Bedienung von der Frontseite Bedienung von der Frontseite Sollten Sie Ihre Fernbedienung einmal verlegt haben oder sind die Batterien entla- den, so können Sie Ihren Receiver notfalls noch von der Frontseite aus bedienen. Ausnahmebetrieb An der Frontseite stehen Ihnen sechs Tasten zur Verfügung. Die Ein/Aus-Taste, Menu, Select, und die Cursor-Tasten mit horizontalen und vertikalen Pfeilen. -
Seite 35: Systemparameter Einstellen
Systemparameter einstellen Systemparameter einstellen Die folgenden Einstellungen sollten Sie nicht ohne Grund verändern, da es sich um Werkseinstellungen oder um Betriebseinstellungen handelt, die auf Ihre Empfangs- anlage abgestimmt sind. Lediglich Veränderungen der Empfangsanlage erfordern neue Einstellungen. Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben. -
Seite 36: Timer-Menü
Systemparameter einstellen der Cursor um eine Position weiter. Zum Ende der Eingabe drücken Sie 2 x M. Der Receiver speichert die neue Einstellung. Schalten Sie danach den Receiver zunächst nicht mit dem Netzschalter, sondern per Fernbedienung aus, da sonst die Einstellungen verloren gehen. Timer-Menü... -
Seite 37: Osd-Farbe
Systemparameter einstellen · RGB – Rot-/Grün-/Blau-Signal oder · Y/C – S-VHS-Signal (Luminanz/Chrominanz). Bestätigen der Auswahl mit 2 x OSD-Farbe Wahl der Hintergrundfarbe der Bildschirmeinblendung (OSD = On Screen Display) mit den -Tasten. Bestätigen mit 2 x OSD-Trans Wahl der Transparenz der Hintergrundfarbe mit den -Tasten. -
Seite 38: Installationsmenü
Installationsmenü Installationsmenü Die folgenden Einstellungen sollten Sie nicht ohne Grund verändern, da es sich um Werkseinstellungen oder um Betriebseinstellungen handelt, die auf Ihre Empfangs- anlage abgestimmt sind. Lediglich Veränderungen oder Erweiterungen der Empfangsanlage erfordern neue Einstellungen. Das Hauptmenü besteht aus folgenden Untermenüs: Das Menü... -
Seite 39: Ändern Der Oszillatorfrequenz
Installationsmenü Ändern der Oszillatorfrequenz Im LNB-Konfigurationsmenü wechseln Sie mit auf die rechte Seite, die Ein- stellung für L.O. High wird farbig hervorgehoben. Sie können nun mit den Ziffern- tasten eine neue Frequenz entsprechend Ihrer Anlage eingeben. Dasselbe gilt für die L.O. Low. Hierhin gelangen Sie mit den Tasten Sie verlassen das Menü... -
Seite 40: Diseqc-Einstellung
Installationsmenü DiSEqC-Einstellung Voraussetzung ist, dass Sie keine Änderungen im DiSEqC (UFO) Setup vorge- nommen haben, siehe im Abschnitt „DiSEqC (UFO) Setup“. Wenn Sie sich im LNB-Konfigurationsmenü befinden (siehe oben), bewegen Sie den farbigen Balken mit den -Tasten auf die Position „HotBird“, drücken Sie die oder -Taste und bestätigen mit der... -
Seite 41: Tp Einstellen/Suchen
Installationsmenü Während des Scannens wird Ihnen die Signalqualität und der Scan-Fortschritt angezeigt. Am Ende erscheint die Meldung Der Suchlauf ist beendet [OK] Taste drücken Alle neuen Programme werden an die bestehende Programmliste angehängt. Mit einem Druck auf die -Taste können Sie den Suchlauf unterbrechen. TP Einstellen/Suchen In diesem Menü... -
Seite 42: Diseqc (Ufo) Setup
Installationsmenü Nach erfolgloser Suche wird die folgende Meldung ausgegeben: Fehler Alle neuen Programme werden an die bestehende Programmliste angehängt. Die Position „TP Löschen“ gestattet das Entfernen des Transponders aus dem Pro- grammspeicher mit . Sie werden vor dem Löschen zur Bestätigung aufgefor- dert. -
Seite 43: Tone Burst
Aufbereitungsanlage ausgelegt. Dabei erfolgt die Steuerung und Kommunikation zwischen dem Receiver und der Kathrein UFOmicro Anlage über den Rückweg des Koaxialkabels. Wird der Receiver an einer UFOmicro Empfangsanlage betrieben, so muss im Me- nüpunkt UFOmicro auf Ein gestellt werden. -
Seite 44: Werkseinstellung
Installationsmenü Eine Remote-Frequenz muss in diesem Betriebsmodus nicht eingestellt werden, da diese von der UFO micro Anlage mit der Adressierung festgelegt wird. Wird der Receiver zum ersten Mal an einer UFOmicro-Empfangsanlage eingesetzt, so ist die vorher zugeteilte Adresse zu löschen. Dies erfolgt im Menüpunkt UFOmicro mit der Anwahl „Reset“... -
Seite 45: Videorecorder-Anschluss
Videorecorder–Anschluss Videorecorder–Anschluss Wie Ihr Videorecorder an den Receiver anzuschließen ist, können Sie dem An- schlussschema am Ende dieser Bedienungsanleitung und der Beschreibung des Videorecorders entnehmen. Aufnahme Zur VCR-Aufnahme (Record) muss der Satellitenreceiver eingeschaltet oder die Timer müssen vorprogrammiert sein (siehe Abschnitt „Timer-Einstellungen“). Wiedergabe Zur VCR-Wiedergabe (Play) muss der Satellitenreceiver auf „Stand-by“... -
Seite 46: Software- Und Programmlisten-Update
Bildschirmeinblendung mit der Ankündigung der neuen Software und den entsprechenden Änderungen. Beachten Sie die Bildschirmeinblendungen! Nach einem Software-Update müssen Sie die Uhr neu einstellen! Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: www.esc-kathrein.de/download/ufd/. Hier finden Sie auch Hinweise zum Verfahren. -
Seite 47: Datenübertragung Von Receiver Zu Receiver
Warten Sie in jedem Fall die Meldung „Succ“ oder „F * * *“ am Display ab. Neue Betriebssoftware können Sie sich von unserer Website www.kathrein.de herunterladen, ebenso eine neue Programmliste. Wie Sie dabei vorgehen, wird dort beschrieben. Auf welchen Stand sich Ihr Receiver befindet, erfahren Sie im... -
Seite 48: Technischer Anhang
Technischer Anhang Technischer Anhang Technische Merkmale Der Receiver UFD 515 ist mit folgenden Merkmalen ausgestattet: · Empfang aller digitaler TV-Programme (Free to Air Receiver) · Empfang aller DVB-Radioprogramme (Free to Air Receiver) · Durchgeschleifter Sat-ZF-Eingang · Videotextaufbereitung für Fernsehgerät ·... -
Seite 49: Technische Daten
Technischer Anhang Technische Daten HF-Eigenschaften Sat-ZF-Frequenzbereich 950 bis 2150 MHz Eingangspegelbereich 43 bis 83 dBµV ZF-Frequenz 479,5 MHz Empfangsschwelle (Eb/No dig.) £4,5 dB Sat-ZF-Eingang F-Buchse mit Durchschleifausgang Eingangsimpedanz 75 W Video Modulation, FEC, Demultiplexer DVB-S-Standard Video-Auflösung CCIR 601 (720 x 576 Zeilen) Frequenzbereich 20 Hz bis 5 MHz Eingangsdatenraten... -
Seite 50: Zubehör
Technischer Anhang Zubehör 1 Infrarot-Fernbedienung 2 Batterien 1,5 V , Type: LR 03, Größe: AAA (Micro) 1 Scart-Kabel 1 Betriebsanleitung Scart-Buchsen-Belegung Signal Anschluss-Nr. VCR/AUX Audio Rechts Ausgang Audio Rechts Eingang Audio Links Ausgang Audio Masse Blau Masse Audio Links Eingang Blau Signal Schaltspannung Grün Masse... -
Seite 51: Anschlussbeispiele
DC 1 low/22kHz Sat-Position B high DC 3 Switch Switch Band Band Sat-Steckdose ESD 30 Radio Sat-ZF DVB-Receiver UFD 515 IF INPUT DIGITAL Elektroschock-Gefahr! AC 88V-264V~ 920-2150MHz Nicht öffnen 50/60 Hz AUDIO VIDEO 14/18V max. 400mA max.30W 22kHz Scart DiSEqC... -
Seite 52: Anschlussschema 2
22kHz DiSEqC DATA I/O UFD 505 260494 IF OUTPUT Cinch DVB-Receiver UFD 515 Scart Digital-Ton Scart VHF/UHF HiFi VHF/UHF Verbindungen eines DVB-Receivers mit einem analogen Sat-Receiver und der kompletten Fernseh- und HiFi-Anlage. Der Digital-Ton-Ausgang kann mit einer Dolby Digital-Anlage verbunden werden. -
Seite 53: Glossar, Abkürzungen
Glossar, Abkürzungen Glossar, Abkürzungen Audio-Ausgang Tonausgang am Receiver AV-Programmplatz Vorzugsprogrammplatz des Fernsehgerätes für Scart-Eingang Decoder Entschlüsselungsgerät für Pay-TV DiSEqC Steuerungssystem zwischen Receiver und LNB, Multischalter Digital Video Broadcasting Eb/No [dB] Leistungsdichte pro Informationseinheit Eb/No-Verhältnis Digitaler Rauschabstand LED-Display Anzeige am Receiver Low Noise Block Converter Mute Stummschaltung... -
Seite 54: Kleines Technisches Lexikon
Kleines Technisches Lexikon Kleines Technisches Lexikon DiSEqC DiSEqC (Digital Satellite Equipment Control) ist ein Kommunikationssystem zwischen Sat-Receiver (Master) und den peripheren Sat-Komponenten (Slaves), wie z. B. LNBs, Multischalter, drehbare Antennensysteme. Es handelt sich dabei um ein Single Master / Multi Slave System, d. h. es gibt immer nur einen Master im Sat-System. - Seite 55 Kleines Technisches Lexikon Symbolrate Die Symbolrate beschreibt die Datenmenge, die pro Sekunde übertragen wird. Die Symbolrate wird gemessen in MSymbole/s und ist gleich der Anzahl der Symbole, die pro Sekunde einlaufen. Transponder Ein Transponder ist ein Satellitensender, der TV- und Radiosignale überträgt. Ein Satellit hat mehrere Transponder.
-
Seite 56: Service
Service Service OSD-Sprache Bildformat LNB-Versorgung Deutsch Betrieb: Stand by: 16:9 Satellit 1 Satellit 2 Satellit 3 Satellit: Satellit: Satellit: LO1: 9750 LO1: 9750 LO1: 9750 LO2: 10600 LO1: 10600 LO1: 10600 Satellit Satellit Satellit DiSEqC Menü 22-kHz: High/low PosA/B Tone burst: High/low PosA/B Opt.A/B... - Seite 57 KATHREIN-Werke KG ž Telefon (0 80 31) 18 40 ž Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 ž Postfach 10 04 44 ž D-83004 Rosenheim...
