2.4 ELEKTROINSTALLATION
2.4.1 GRUNDLEGENDE INFORMATIONEN ZUR ELEKTRISCHEN INSTALLATION
Der Anschluss ist gemäß Anschlussschema durchzuführen. Der werkseitig vorgenommene Anschluss darf
nicht geändert werden! (Abbildung 8) In der Abdeckung der Elektroinstallation ist die Trennscheibe
zu entfernen, die dem Durchmesser der Zuleitung Ø8 oder Ø10 (Abbildung 7) entspricht. Die Schutzart
der elektrischen Teile des Wassererwärmers ist IP 44. Der Leistungsbedarf des elektrischen Körpers
beträgt 3x2200W. Für sichere Kabelbefestigung sind im WWS die Kabelhältern installieren.

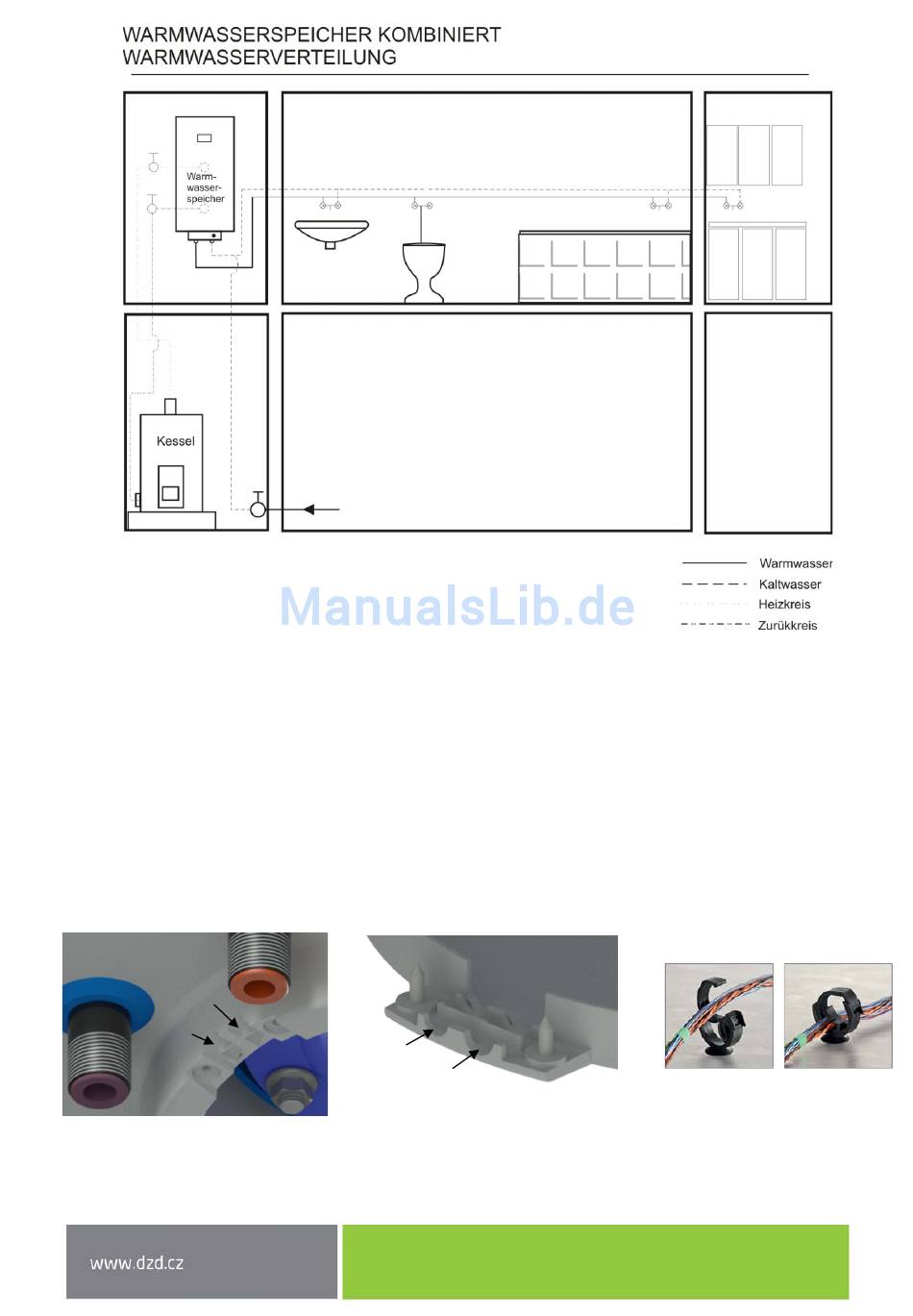

Ø10
Ø8
Abbildung 6
Ø8
Ø10
Abbildung 7
