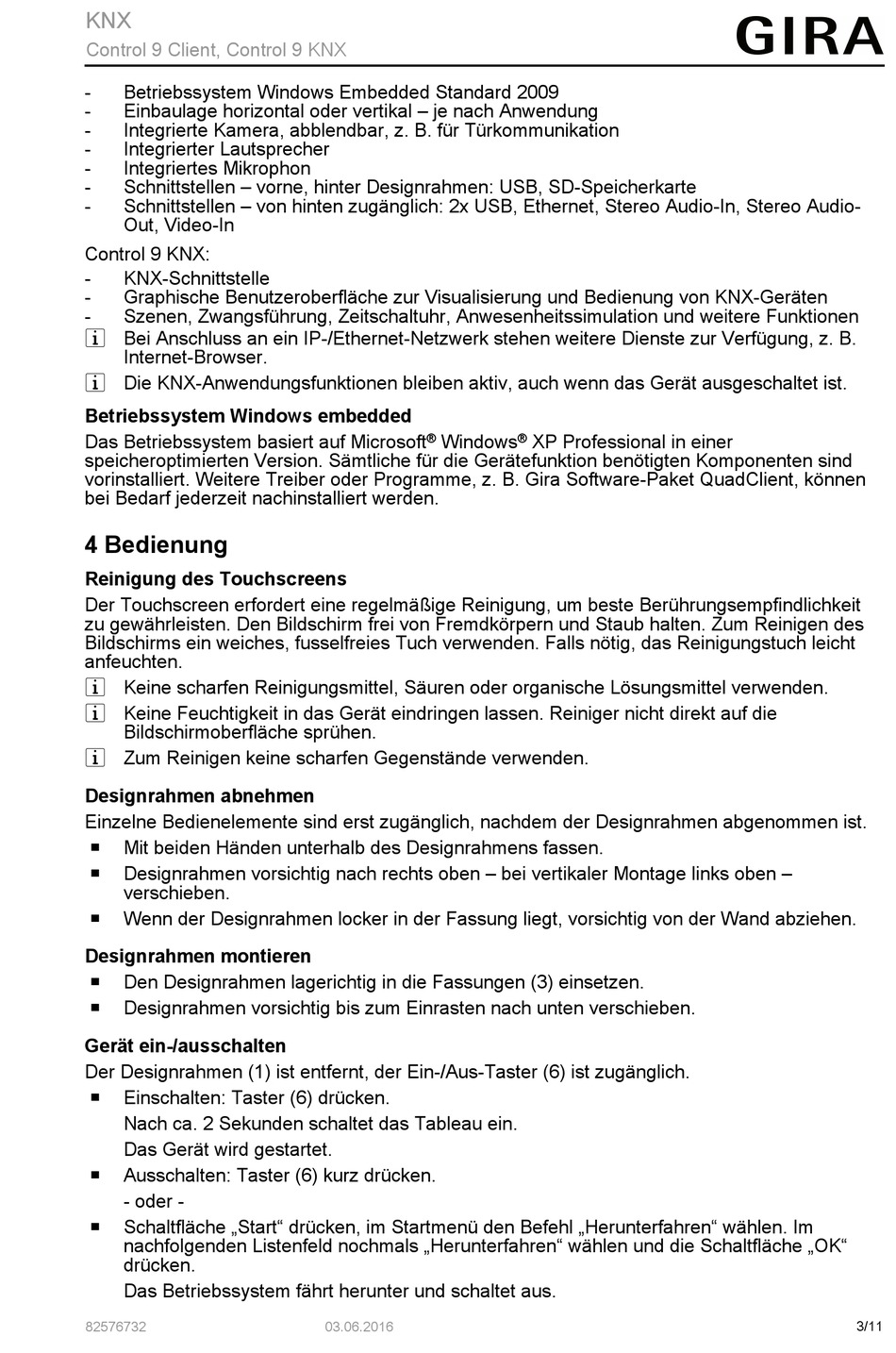

KNX
Control 9 Client, Control 9 KNX
-
Betriebssystem Windows Embedded Standard 2009
-
Einbaulage horizontal oder vertikal – je nach Anwendung
-
Integrierte Kamera, abblendbar, z. B. für Türkommunikation
-
Integrierter Lautsprecher
-
Integriertes Mikrophon
-
Schnittstellen – vorne, hinter Designrahmen: USB, SD-Speicherkarte
-
Schnittstellen – von hinten zugänglich: 2x USB, Ethernet, Stereo Audio-In, Stereo Audio-
Out, Video-In
Control 9 KNX:
-
KNX-Schnittstelle
-
Graphische Benutzeroberfläche zur Visualisierung und Bedienung von KNX-Geräten
-
Szenen, Zwangsführung, Zeitschaltuhr, Anwesenheitssimulation und weitere Funktionen
i Bei Anschluss an ein IP-/Ethernet-Netzwerk stehen weitere Dienste zur Verfügung, z. B.
Internet-Browser.
i Die KNX-Anwendungsfunktionen bleiben aktiv, auch wenn das Gerät ausgeschaltet ist.
Betriebssystem Windows embedded
Das Betriebssystem basiert auf Microsoft
speicheroptimierten Version. Sämtliche für die Gerätefunktion benötigten Komponenten sind
vorinstalliert. Weitere Treiber oder Programme, z. B. Gira Software-Paket QuadClient, können
bei Bedarf jederzeit nachinstalliert werden.
4 Bedienung
Reinigung des Touchscreens
Der Touchscreen erfordert eine regelmäßige Reinigung, um beste Berührungsempfindlichkeit
zu gewährleisten. Den Bildschirm frei von Fremdkörpern und Staub halten. Zum Reinigen des
Bildschirms ein weiches, fusselfreies Tuch verwenden. Falls nötig, das Reinigungstuch leicht
anfeuchten.
i Keine scharfen Reinigungsmittel, Säuren oder organische Lösungsmittel verwenden.
i Keine Feuchtigkeit in das Gerät eindringen lassen. Reiniger nicht direkt auf die
Bildschirmoberfläche sprühen.
i Zum Reinigen keine scharfen Gegenstände verwenden.
Designrahmen abnehmen
Einzelne Bedienelemente sind erst zugänglich, nachdem der Designrahmen abgenommen ist.
o
Mit beiden Händen unterhalb des Designrahmens fassen.
o
Designrahmen vorsichtig nach rechts oben – bei vertikaler Montage links oben –
verschieben.
o
Wenn der Designrahmen locker in der Fassung liegt, vorsichtig von der Wand abziehen.
Designrahmen montieren
o
Den Designrahmen lagerichtig in die Fassungen (3) einsetzen.
o
Designrahmen vorsichtig bis zum Einrasten nach unten verschieben.
Gerät ein-/ausschalten
Der Designrahmen (1) ist entfernt, der Ein-/Aus-Taster (6) ist zugänglich.
o
Einschalten: Taster (6) drücken.
Nach ca. 2 Sekunden schaltet das Tableau ein.
Das Gerät wird gestartet.
o
Ausschalten: Taster (6) kurz drücken.
- oder -
o
Schaltfläche „Start" drücken, im Startmenü den Befehl „Herunterfahren" wählen. Im
nachfolgenden Listenfeld nochmals „Herunterfahren" wählen und die Schaltfläche „OK"
drücken.
Das Betriebssystem fährt herunter und schaltet aus.
82576732
®
Windows
03.06.2016
®
XP Professional in einer
3/11
