Best.-Nr. : 2078 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle
Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät
liefern.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

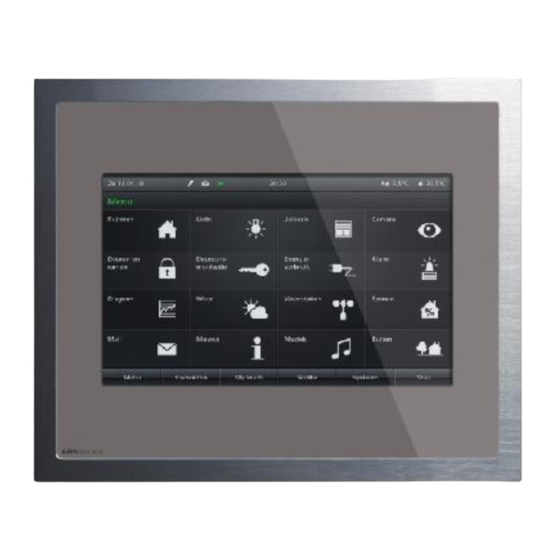

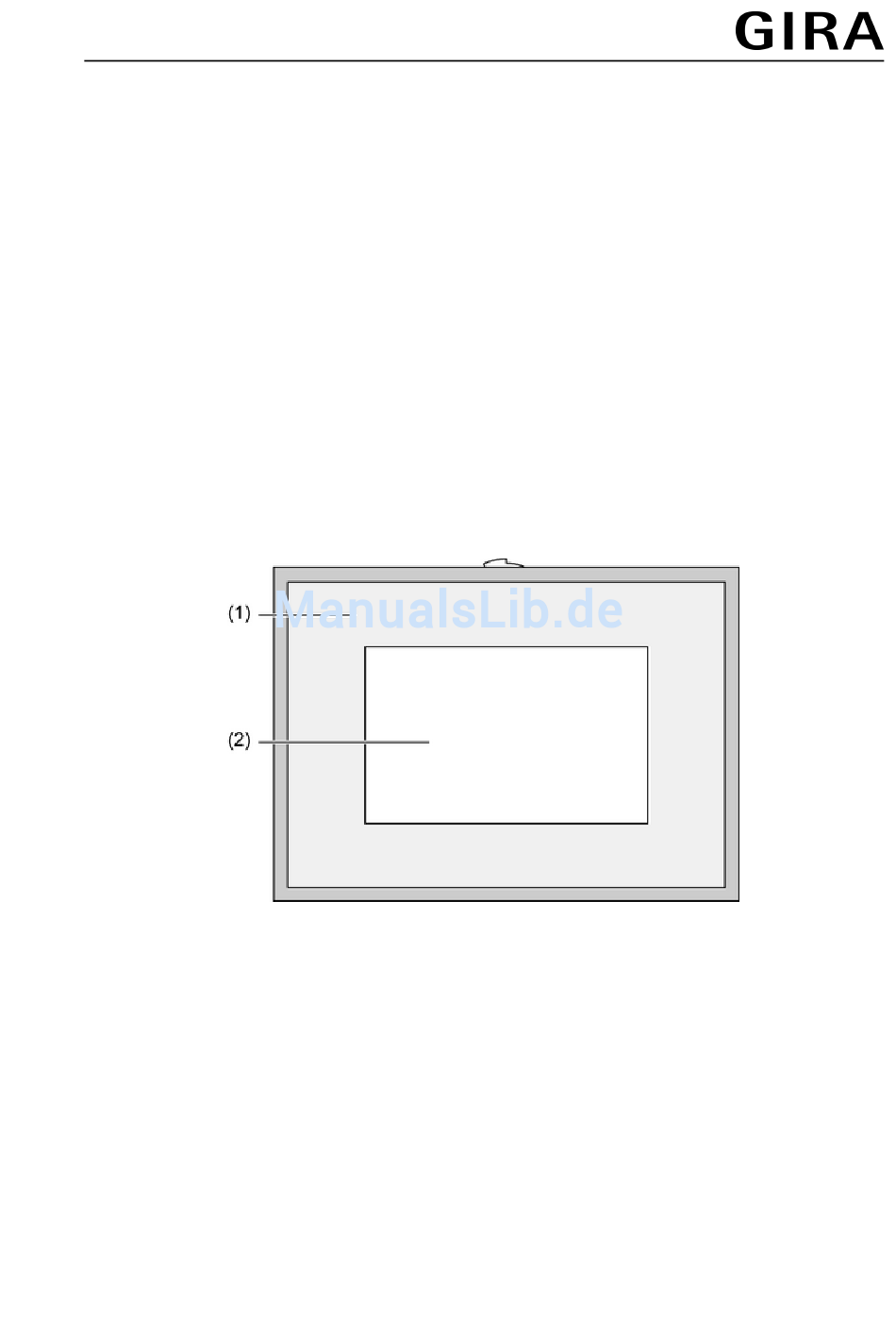

Bild 1: Frontansicht
82576712
01.07.2011
1/10
Werbung
Verwandte Anleitungen für Gira Control 9 Client
Inhaltszusammenfassung für Gira Control 9 Client
- Seite 1 Control 9 Client Control 9 Client Best.-Nr. : 2078 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät...
- Seite 2 Control 9 Client Bild 2: Frontansicht ohne Designrahmen (1) Designrahmen (2) Touchscreen-Oberfläche (3) Fassungen für Designrahmen (4) Löcher für Wandbefestigung (5) Steckplatz für SD-Speicherkarte (6) Ein-/Aus-Taster (7) Programmier-Schnittstelle – für zukünftige Anwendungen (8) LED Prog. – für zukünftige Anwendungen (9) Taste Prog. – für zukünftige Anwendungen...
-
Seite 3: Bedienung
Das Gerät kann alternativ in den Standby-Modus heruntergefahren werden. Bei Bedienung des Touchscreens wird die Funktion unmittelbar reaktiviert. i Im Auslieferungszustand meldet sich das Gerät automatisch mit dem Benutzernamen Control und dem Passwort gira an. Im System können jederzeit weitere Benutzer hinzugefügt und die Einstellungen geändert werden. Reset ausführen Wenn sich das Tableau nicht mehr bedienen lässt, z. - Seite 4 Control 9 Client Berührempfindliche Oberfläche Der Bildschirm besitzt eine berührungsempfindliche Oberfläche, Touchscreen genannt. Die Bedienung des Gerätes erfolgt durch Berühren der Bildschirmoberfläche mit dem Finger oder durch einen speziellen Touchscreen-Stift (nicht im Lieferumfang enthalten). i Den Touchscreen nicht mit scharfen oder spitzen Gegenständen bedienen.
- Seite 5 Control 9 Client Der Schreibfilter muss ausgeschaltet werden, wenn Verzeichnisse angelegt werden, die auch nach einem Neustart vorhanden sein sollen, wenn Programme installiert werden. Das System muss neu gestartet werden, wenn der Schreibfilter ein- oder ausgeschaltet wird, wenn die Größe des virtuellen Laufwerks geändert wird, wenn die Speicherkomprimierung ein- oder ausgeschaltet wird, Die Einstellungen für den dateibasierten Schreibfilter können durch den Bediener verändert...
- Seite 6 Control 9 Client Schreibschutz aktivieren. Schaltfläche "Übernehmen" betätigen. Schaltfläche "Schließen" betätigen. Tableau herunterfahren und neu starten. Betriebssystem aktualisieren Aktualisierung der Internet-Seite des Herstellers herunterladen und auf SD-Karte, USB- Stick o. ä. speichern. Speichermedium in Tableau einsetzen. Installation starten und den Anweisungen auf dem Bildschirm folgen.
- Seite 7 Control 9 Client Bild 6: Lüftungsöffnungen Vorderseite Für ausreichend Kühlung sorgen. Lüftungsöffnungen auf Gehäusevorderseite und -rückseite nicht verdecken (Bild 6). Einbaugehäuse lagerichtig – horizontal oder vertikal ausgerichtet – in Wand montieren. Horizontale Montage: Auf Kennzeichnungen OBEN TOP bzw. UNTEN BOTTOM achten.
- Seite 8 Control 9 Client Beschriftung Funktion Audio R in Eingang Audiosignal rechts Audio L in Eingang Audiosignal links Audio GND GND Audioeingänge Audio R out Ausgang Audiosignal rechts Audio L out Ausgang Audiosignal links Audio GND GND Audioausgänge Video in Eingang Videosignal...
-
Seite 9: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 82576712 01.07.2011... - Seite 10 Control 9 Client Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-399 www.gira.de info@gira.de 82576712 01.07.2011 10/10...
