KNX
Control 9 Client, Control 9 KNX
(1) Designrahmen
(2) Touchscreen-Oberfläche
(3) Fassungen für Designrahmen
(4) Löcher für Wandbefestigung
(5) Steckplatz für SD-Speicherkarte
(6) Ein-/Aus-Taster
(7) Service-Schnittstelle
(8) LED Prog. – für Control 9 KNX
(9) Taste Prog. – für Control 9 KNX
(10) Internes Mikrofon
(11) USB-Anschluss
(12) Interner Lautsprecher
(13) Betriebsanzeige Kamera
(14) Interne Kamera
(15) Blende für interne Kamera
3 Funktion
Systeminformation
Nur für KNX-Gerät:
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Visualisieren von Anlagenzuständen und Informationen in der Gebäudeautomation
-
Montage unter Putz im Innenbereich – wandbündig in Control 9 Einbaugehäuse (siehe
Kapitel Zubehör), oder mit Adapterrahmen in Einbaugehäuse für Info-Terminal
Produkteigenschaften
-
Beleuchteter TFT-Grafik-Farbbildschirm, 800×480 Pixel, 16,7 Millionen Farben
-
Touchscreen, Bedienung durch Fingerberührung direkt auf dem Bildschirm
82576732

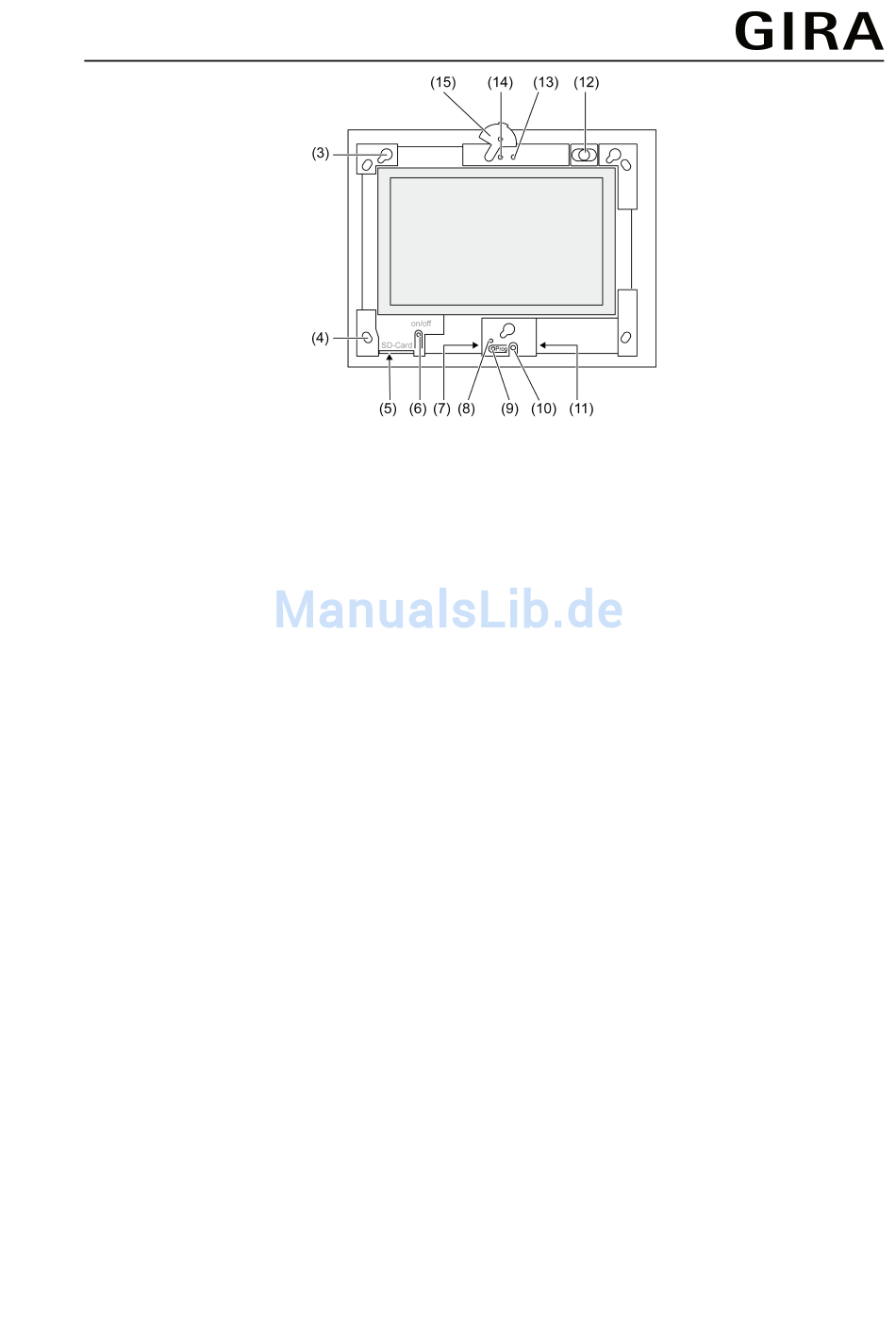

Bild 2: Frontansicht ohne Designrahmen
03.06.2016
2/11
