KNX
Control 9 Client, Control 9 KNX
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Gerät montieren und anschließen
(31) Anschluss KNX – nur für Control 9 KNX
(32) Ethernet-Anschluss
(33) Netzanschluss
(34) Lüftungsöffnungen
(35) Anschluss für Audio-Ein- und Ausgang
(36) Anschluss für analogen Video-Eingang
(37) USB-2.0-Anschlüsse
i Empfehlung: Für optimale Ablesung in Augenhöhe montieren.
Für wandbündige Montage: Control-9-Einbaugehäuse verwenden.
Bei Montage in Einbaugehäuse für Info-Terminal: Adapterrahmen verwenden.
82576732

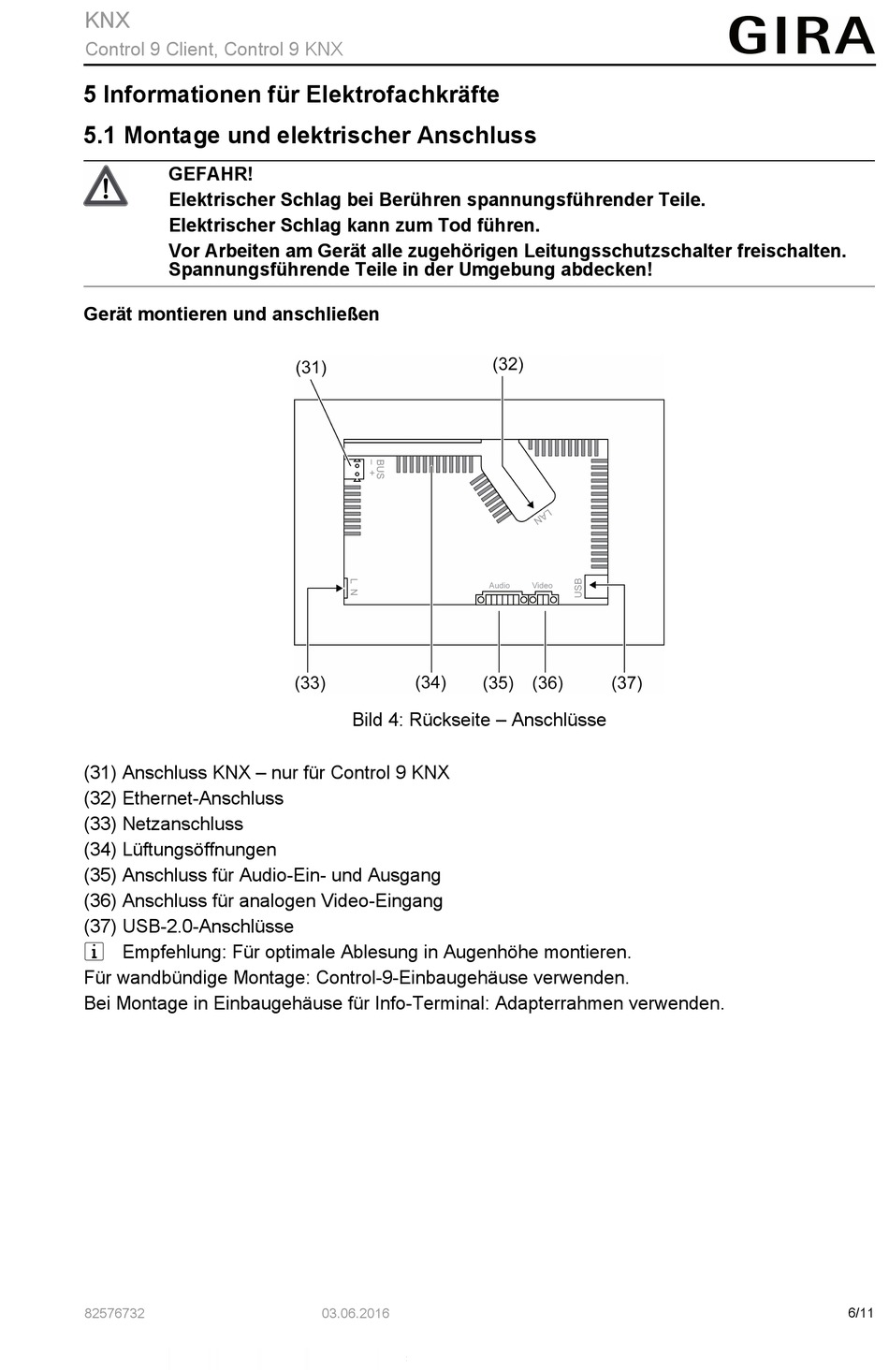

Bild 4: Rückseite – Anschlüsse
03.06.2016
6/11
