Stihl FS 360 C-M Gebrauchsanleitung Seite 126

italiano

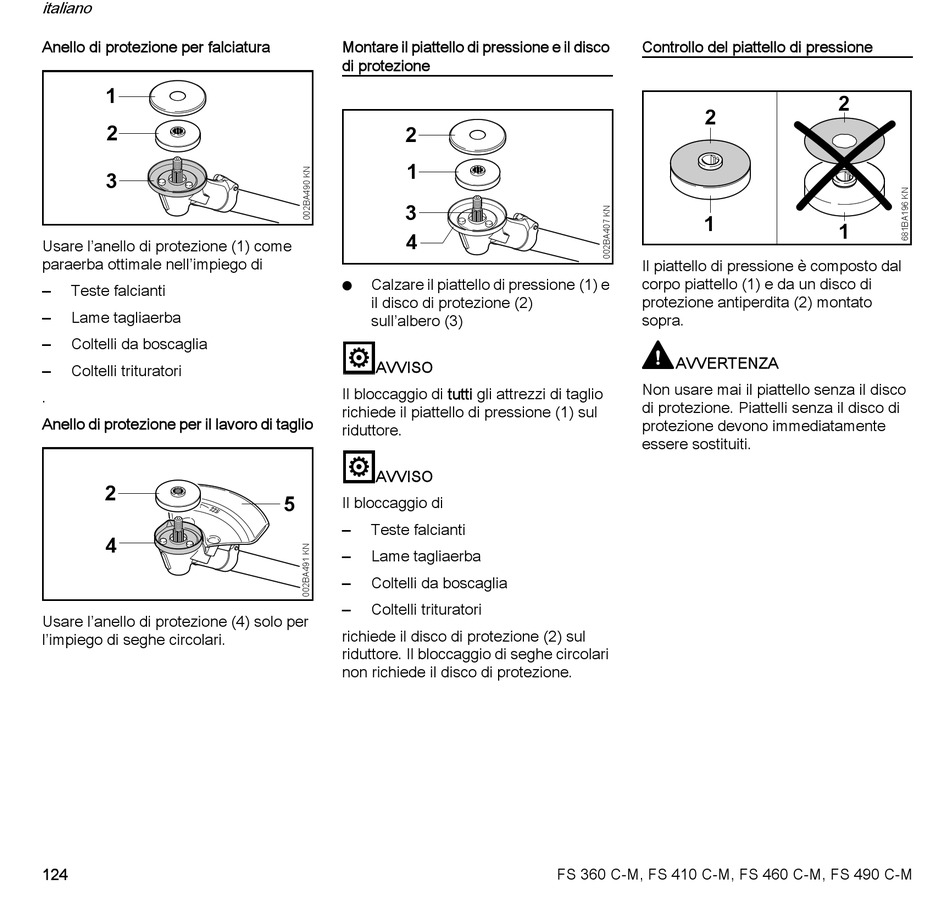

Anello di protezione per falciatura
1
2
3
Usare l'anello di protezione (1) come
paraerba ottimale nell'impiego di
Teste falcianti
–
Lame tagliaerba
–
Coltelli da boscaglia
–
Coltelli trituratori
–
.
Anello di protezione per il lavoro di taglio
2
4
Usare l'anello di protezione (4) solo per
l'impiego di seghe circolari.
124
Montare il piattello di pressione e il disco
di protezione
2
1
3
4
Calzare il piattello di pressione (1) e
N
il disco di protezione (2)
sull'albero (3)
AVVISO
Il bloccaggio di tutti gli attrezzi di taglio
richiede il piattello di pressione (1) sul
riduttore.
AVVISO
Il bloccaggio di
5
Teste falcianti
–
Lame tagliaerba
–
Coltelli da boscaglia
–
Coltelli trituratori
–
richiede il disco di protezione (2) sul
riduttore. Il bloccaggio di seghe circolari
non richiede il disco di protezione.
Controllo del piattello di pressione
2
1
Il piattello di pressione è composto dal
corpo piattello (1) e da un disco di
protezione antiperdita (2) montato
sopra.
AVVERTENZA
Non usare mai il piattello senza il disco
di protezione. Piattelli senza il disco di
protezione devono immediatamente
essere sostituiti.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
2
1
