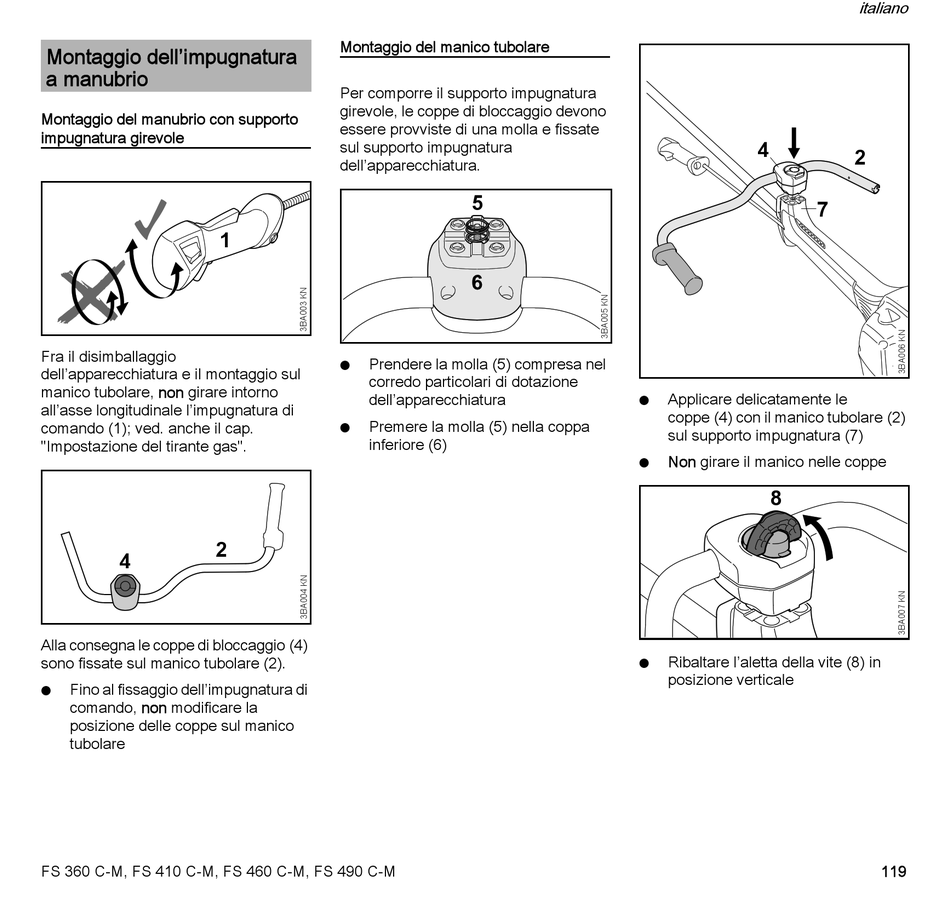

Montaggio dell'impugnatura
a manubrio
Montaggio del manubrio con supporto
impugnatura girevole
1
Fra il disimballaggio
dell'apparecchiatura e il montaggio sul
manico tubolare, non girare intorno
all'asse longitudinale l'impugnatura di
comando (1); ved. anche il cap.
"Impostazione del tirante gas".
2
4
Alla consegna le coppe di bloccaggio (4)
sono fissate sul manico tubolare (2).
Fino al fissaggio dell'impugnatura di
N
comando, non modificare la
posizione delle coppe sul manico
tubolare
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Montaggio del manico tubolare
Per comporre il supporto impugnatura
girevole, le coppe di bloccaggio devono
essere provviste di una molla e fissate
sul supporto impugnatura
dell'apparecchiatura.
5
Prendere la molla (5) compresa nel
N
corredo particolari di dotazione
dell'apparecchiatura
Premere la molla (5) nella coppa
N
inferiore (6)
4
7
Applicare delicatamente le
N
coppe (4) con il manico tubolare (2)
sul supporto impugnatura (7)
Non girare il manico nelle coppe
N
8
Ribaltare l'aletta della vite (8) in
N
posizione verticale
