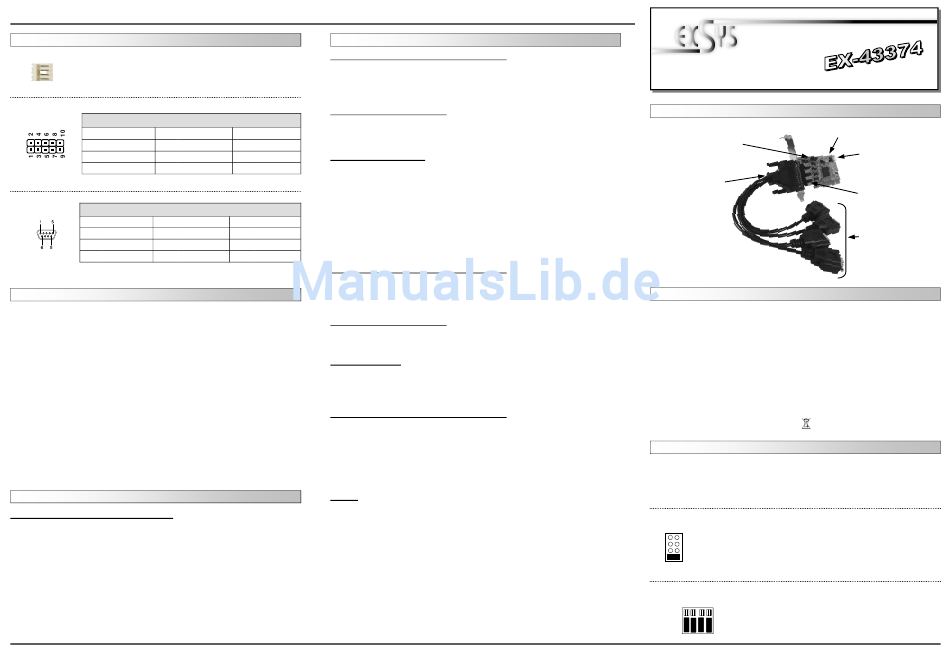

EX-
EX
EX
-
-
43374
43374
43374
JUMPER EINSTELLUNG & ANSCHLÜSSE
J8:
1 +5V
Für externe Stromversorgung JP4, muss J8 mit dem PC Netzteil
2 GND
verbunden werden.
3 GND
4 +12V
J2-J5:
Seriell 10 Pin Stecker intern
Pin
Signal
Pin
1
CDC
4
2
RXD
5
3
TXD
6
DB9M:
Seriell 9 Pin D-SUB Stecker (S1 bis S4)
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große
Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slotblech. Stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich
um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 9x/ ME/ 2000/ XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch
den Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und
legen Sie die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie
nun den Pfad "D:\IO\OXFORD\" und dann das Verzeichnis Ihres Betriebssystems
in das jeweilige Feld für die Quelle/Pfad ein und klicken Sie auf >weiter<. Windows
sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen Sie den
Anweisungen des Hardwareassistenten und beenden Sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen Sie die oben angege-
benen Schritte. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation
neu.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
43374
43374
43374
TREIBER INSTALLATION
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Signal
Pin
Signal
DTR
7
RTS
Windows Server 200x
GND
8
CTS
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
DSR
9
RI
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000", für Server 2003 "XP32" oder "XP64", für Server 2008 „Vista32" oder
„Vista64" und für Server 2008 R2 „Win7_8_32bit" oder „Win7_8_64bit" in das jeweili-
ge Feld für die Quelle/Pfad ein und klicken Sie auf >Weiter<. Windows sucht nun nach
Signal
Pin
Signal
den Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des
DTR
7
RTS
Hardwareassistenten und beenden Sie die Installation. Sollte Windows noch weitere
neue Hardware erkennen wiederholen Sie die oben angegebenen Schritte. Wichtig!
8
CTS
Starten Sie Ihren PC in jedem Fall nach der Installation neu.
DSR
9
RI
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows NT 4.0
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken Sie auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\NT4\Install_Serial.exe" ein. Windows NT 4.0 startet das Setup Pro-
gramm und installiert den Treiber. Wichtig! Starten Sie Windows NT jetzt neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start<>Programme<>Verwaltung(Allgemein)<>Windows
Diagnose< danach klicken Sie auf >Ressourcen<>IRQ<. Hier werden Sie einen
Eintrag z.B. „09
Hier müssten Sie vier Einträge: z.B. „D400-D407 oxser
oxser
0
sich aber je nach System Konfiguration und Karte ändern. Sollten Sie diese oder ähnli-
che Einträge sehen, ist die Karte korrekt installiert.
LINUX
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O
Ports Ihrer Linux Version. In einigen Versionen wird die Karte automatisch beim Start
installiert.
oxser 0
PCI" für die Karte finden. Klicken Sie jetzt auf >I/O-Port<.
0
PCI" oder „D800-D802
PCI" und „DC00-DC1F oxser 0 PCI" finden. Die I/O Adressen können
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.2 / 02.08.13
LAYOUT
JP2:
Jumper for Power to Pin 9
from S1 to S4 Port
44 pin female connector
for the Octopus cable
(2 x 9 Pin)
DESCRIPTION & TECNICAL INFORMATION
The EX-43374 is a plug & play high-speed serial RS-232 expansion card for the PCI & PCI
-X Bus. The EX-43374 provides four 9 pin high speed RS-232 serial ports. It uses data
transfer rates up to 115.2Kbaud/s. The EX-43374 design utilizes the 16C95x UART with
128byte buffer, which incorporates the latest in high speed interface technology. It sup-
ports motherboards with 32- and 64-Bit Bus and 5- and 3.3Volt PCI-bus power. It is not
possible to change the address or IRQ settings manually because they will be obtained
automatically by the system BIOS and operating system. If you need you can set +5V or
+12V to four different pins from the two 9 pin connectors (POS System).
Compatibility:
PCI & PCI-X, 3,3Volt & 5Volt, 33Mhz
Operating system:
WIN 9x/ ME/ NT4.0/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
Connections:
4x 9 pin D-SUB serial male connector
Extent of delivery:
EX-43374, Driver CD, Manual, Octopus Cable, LowProfile Bracket
NT-
Certificates:
CE CE CE CE / FCC / RoHS / WEEE
JUMPER SETTING & CONNECTORS
With the EX-43374 you have the possibility to configure +5V or +12V to the 9 pin male
connector:
Attention!! Only change if you really need +5Volt or +12Volt for the peripheral device.
For normal use, don't change the jumper.
JP4:
(Only in combination with JP2 to PWR!!!)
I5V
I12V = Power to Pin 9 with 12Volt from the Motherboard (DEFAULT)
X5V
X12V = Power to Pin 9 with 12Volt from PC-Power Supply
X12V
I12V
X5V = Power to Pin 9 with 5Volt from PC-Power Supply
I5V
= Power to Pin 9 with 5Volt from the Motherboard
JP2:
S S S S
1 2 3 4
PWR
PWR = +5V or +12V at Pin 9 enable
DIS
= +5V or +12V at Pin 9 disable (Factory Setting)
DIS
JP4:
Switch the Power from
PCI-BUS to PC-Power Supply
J8:
Connector for
PC Power Supply
+5V oder +12V
Power
J2-J5:
Internal Serial
10 Pin connector
S1-S4:
9 pin male Serial RS-232
connector
DE97424562 / WHQL
4
