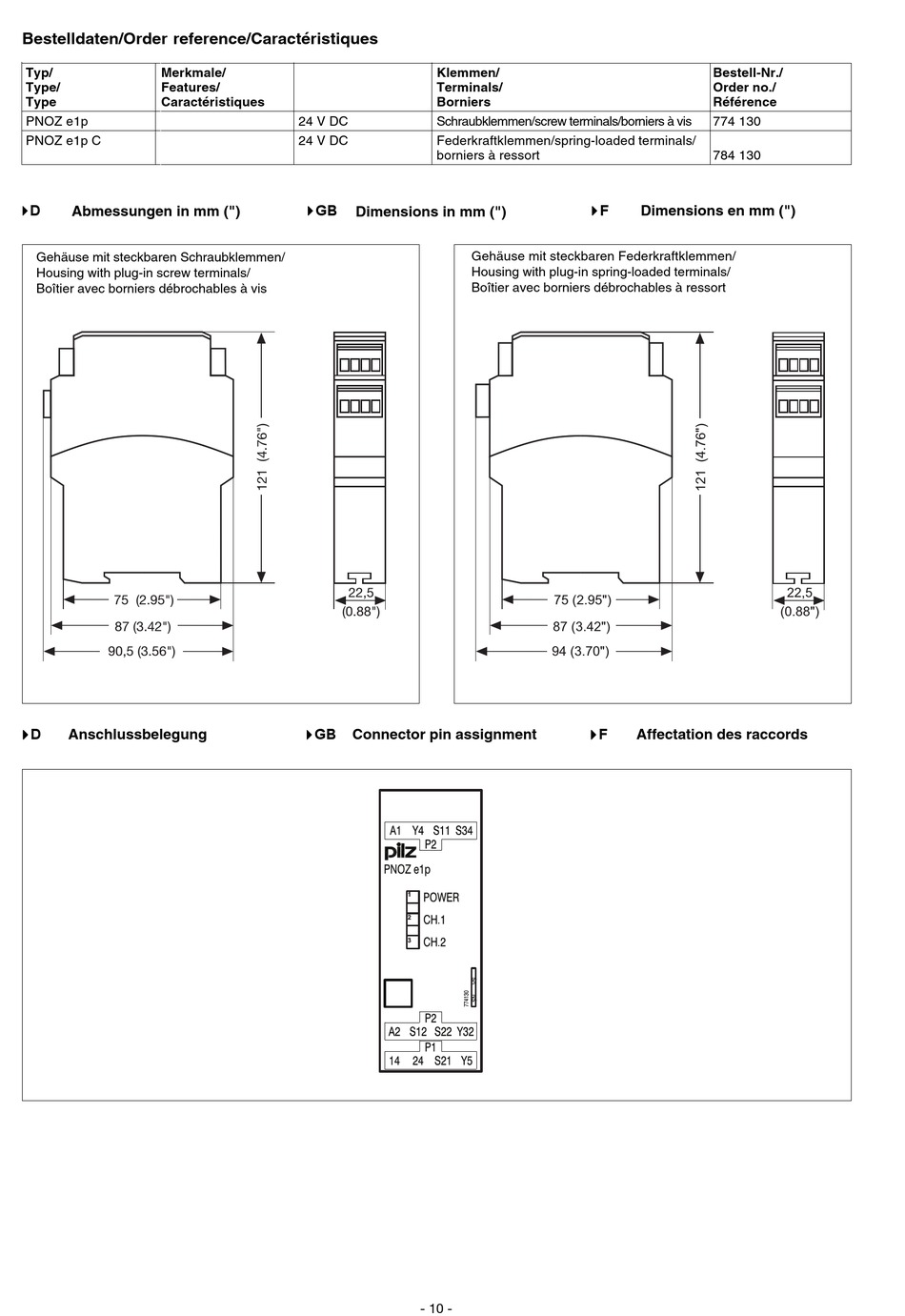

Bestelldaten/Order reference/Caractéristiques
Typ/ Merkmale/
Type/ Features/
Type Caractéristiques
PNOZ e1p
PNOZ e1p C
     D
Abmessungen in mm (")
Gehäuse mit steckbaren Schraubklemmen/
Housing with plug-in screw terminals/
Boîtier avec borniers débrochables à vis
     D
Anschlussbelegung
Klemmen/
Terminals/
Borniers
24 V DC Schraubklemmen/screw terminals/borniers à vis
24 V DC Federkraftklemmen/spring-loaded terminals/
borniers à ressort
     GB
Dimensions in mm (")
     GB
Connector pin assignment
- 10 -
     F
Dimensions en mm (")
Gehäuse mit steckbaren Federkraftklemmen/
Housing with plug-in spring-loaded terminals/
Boîtier avec borniers débrochables à ressort
     F
Affectation des raccords
Bestell-Nr./
Order no./
Référence
774 130
784 130
