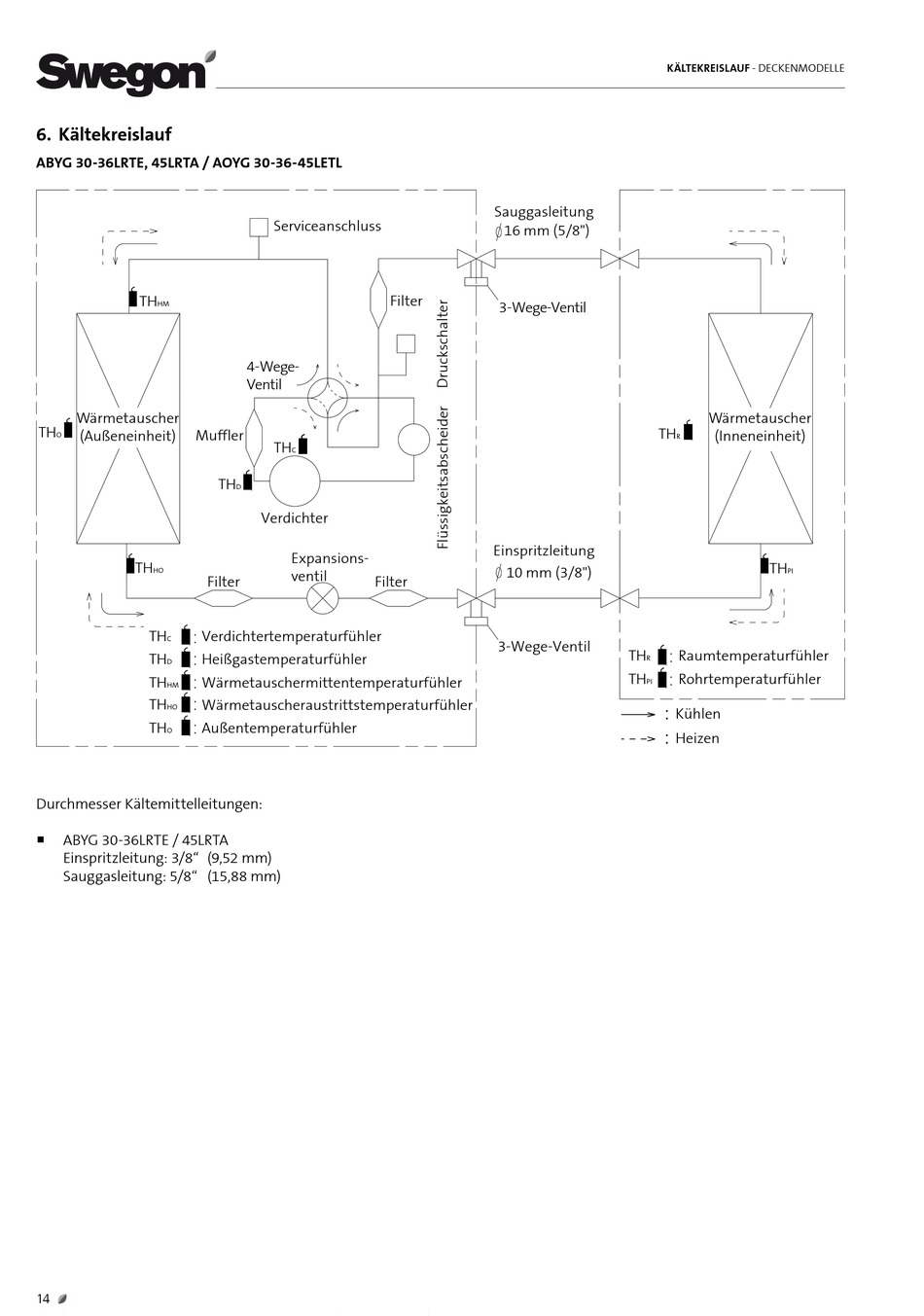

6. kältekreislauf
aBYg 30-36lrte, 45lrta / aOYg 30-36-45letl
TH
HM
Wärmetauscher
TH
(Außeneinheit) Muffler
O
TH
HO
Filter
TH Verdichtertemperaturfühler
C
TH Heißgastemperaturfühler
D
TH Wärmetauschermittentemperaturfühler
HM
TH Wärmetauscheraustrittstemperaturfühler
HO
TH Außentemperaturfühler
O
Durchmesser Kältemittelleitungen:
 ABYG 30-36LRTE / 45LRTA
Einspritzleitung: 3/8" (9,52 mm)
Sauggasleitung: 5/8" (15,88 mm)
14
Serviceanschluss
Filter
4-Wege-
Ventil
TH
C
TH
D
Verdichter
Expansions-
ventil
Filter
kÄltekreIslauf - DECKENMODELLE
Sauggasleitung
16 mm (5/8")
3-Wege-Ventil
TH
Einspritzleitung
10 mm (3/8")
3-Wege-Ventil
TH
R
TH
PI
Wärmetauscher
(Inneneinheit)
R
TH
PI
Raumtemperaturfühler
Rohrtemperaturfühler
Kühlen
Heizen
