Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie
wichtige Hinweise, wie Sie Aussehen und Funktionalität Ihres Gerätes wie neu erhalten.
Weitere Informationen zu den Produkten sind auf der Internetseite www.smeg.com verfügbar.
Inhaltsverzeichnis
76
76
77
77
77
78
78
78
79
79
79
80
81
82
82
82
83
83
85
87
89
89
89
89
89
89
90
90
91
93
94
96
96
96
97
75
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Smeg SFT805AO
Inhaltszusammenfassung für Smeg SFT805AO
-
Seite 1: Inhaltsverzeichnis
5.1 Elektrischer Anschluss 5.2 Austausch des Kabels 5.3 Positionierung Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie wichtige Hinweise, wie Sie Aussehen und Funktionalität Ihres Gerätes wie neu erhalten. Weitere Informationen zu den Produkten sind auf der Internetseite www.smeg.com verfügbar. -
Seite 2: Hinweise
Hinweise 1 Hinweise • Keine spitzen Gegenstände aus Metall (Besteck oder Küchenhelfer) 1.1 Allgemeine Sicherheitshinweise in die Öffnungen einführen. • Niemals versuchen, das Gerät ohne Personenschäden den Eingriff eines qualifizierten • Das Gerät und seine ungeschützt Technikers zu reparieren. zugänglichen Teile erhitzen sich stark •... -
Seite 3: Haftung Des Herstellers
Hinweise Für dieses Gerät 1.4 Entsorgung Dieses Gerät muss getrennt von • Vor dem Austausch der Lampe anderen Abfällen gesammelt sicherstellen, dass das Gerät werden (Richtlinien 2002/95/EG, ausgeschaltet ist. 2002/96/EG, 2003/108/EG). Dieses • Es muss vermieden werden, sich an die Gerät enthält, gemäß... -
Seite 4: Typenschild
Hinweise 1.7 Wie man dieses Die Verpackung unserer Produkte ist aus recyclingfähigem und umweltfreundlichem Bedienungshandbuch lesen muss Material gefertigt. In diesem Bedienungshandbuch werden • Die Verpackungsmaterialien bei die folgenden Konventionen verwendet: geeigneten Sammelstellen abgeben. Hinweise Verpackungen aus Plastik Allgemeine Informationen über Erstickungsgefahr dieses Bedienungshandbuch, die Sicherheit und die Entsorgung. -
Seite 5: Beschreibung

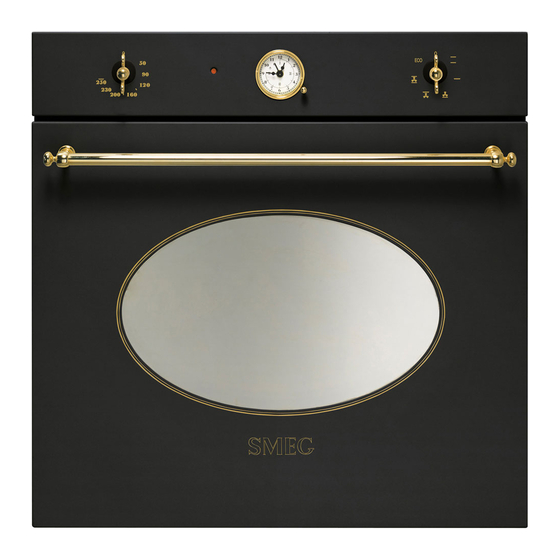

Beschreibung 2 Beschreibung 2.1 Allgemeine Beschreibung 1 Bedienblende 5 Kühlgebläse 2 Lampe 6 Halterahmen für Roste/Fettpfanne 3 Dichtung Schiene des Rahmens 4 Tür 2.2 Bedienblende Temperaturschalter (1) Thermostat-Kontrolllampe (2) Mit diesem Schalter können die Das Aufleuchten dieser Kontrolllampe zeigt Gartemperatur und Vapor Clean (bei an, dass der Ofen sich in der Vorheizphase einigen Modellen) ausgewählt werden. -
Seite 6: Weitere Teile
Beschreibung 2.3 Weitere Teile Programmieruhr (3) Zur Anzeige der aktuellen Uhrzeit, zur Schienen zur Positionierung Einstellung von programmierten Das Gerät verfügt über Schienen zur Garvorgängen und Einstellung des Positionierung von Fettpfannen und Rosten Kurzzeitweckers. auf unterschiedlicher Höhe. Die Funktionswahlschalter (4) Einsatzstufen sind von unten nach oben ausgerichtet (siehe 2.1 Allgemeine Die verschiedenen Funktionen des... -
Seite 7: Verfügbares Zubehör
Beschreibung 2.4 Verfügbares Zubehör Tiefe Fettpfanne Bei einigen Modellen sind nicht alle Zubehörteile im Lieferumfang enthalten. Rost Zum Auffangen des Fettes von Speisen, die sich auf dem darüber liegenden Rost befinden und zum Backen von Kuchen, Pizza und Backwaren im Allgemeinen. Selbstreinigende Wände Zur Ablage von Kochgefäßen mit den zu garenden Speisen. -
Seite 8: Gebrauch
Gebrauch 3 Gebrauch Unsachgemäßer Gebrauch Gefahr von Schäden an der 3.1 Hinweise emaillierten Beschichtung Hohe Temperatur im Inneren des • Den Backofenboden mit Alufolie oder Backofens bei der Verwendung Stanniolpapier nicht abdecken. Verbrennungsgefahr • Bei Verwendung von Backpapier darauf achten, dass dieses die Zirkulation der •... -
Seite 9: Gebrauch Der Zubehörteile
Gebrauch 3.3 Gebrauch der Zubehörteile Rost für Fettpfanne Der Rost für Fettpfanne wird in die Fettpfanne Roste und Fettpfannen gesetzt. Auf diese Weise kann das Fett Roste und Fettpfannen müssen in die getrennt von den zu garenden Speisen seitlichen Schienen bis zum Anschlag aufgefangen werden. - Seite 10 Gebrauch Verzeichnis der Funktionen Turbo Die Kombination aus dem Garen Statisch mit Umluft und dem traditionellen Die Wärme kommt gleichzeitig von Garen ermöglicht es, Speisen auf oben und von unten, weshalb sich mehreren Ebenen extrem schnell dieser Vorgang für das Garen von und wirkungsvoll zu backen, ohne Speisen besonderer Art eignet.
-
Seite 11: Ratschläge Zum Garen
Gebrauch 3.5 Ratschläge zum Garen Ringheizelement mit Umluft Die Kombination aus dem Ventilator Allgemeine Ratschläge und dem Ringheizelement (im • Eine Umluftfunktion verwenden, um ein hinteren Ofenteil eingebaut) gleichmäßiges Garen auf allen Stufen zu ermöglicht das Garen von erhalten. verschiedenen Speisen auf •... - Seite 12 Gebrauch Ratschläge für Garvorgänge mit Grill Ratschläge für das Auftauen und und Grill mit Umluft Aufgehen • Das zu grillende Fleisch kann auch in • Die tiefgefrorenen Speisen ohne ihre den kalten Ofen eingeschoben werden. Verpackung in einem Behälter ohne Das Vorheizen wird empfohlen, sofern Deckel auf die erste Schiene des Ofens der Gar-Effekt abgeändert werden soll.
-
Seite 13: Analog-Zeitschaltautomatik
Gebrauch 3.6 Analog-Zeitschaltautomatik Zeitgesteuerter Garvorgang Der zeitgesteuerte Garvorgang ermöglicht es Ihnen, einen Garvorgang zu starten und nach einer vom Benutzer eingestellten Garzeit wieder zu beenden. 1. Nach Auswahl einer Funktion und einer Gartemperatur, den Einstellschalter A drehen. A Einstellschalter 2. Den Zeiger für den Garbeginn B auf die B Zeiger für Garbeginn gewünschte Zeit positionieren, die in der Mitte der Uhr angezeigt ist (0... - Seite 14 Gebrauch Tabelle der Garvorgänge Schienen- Temperatur Gewicht Gerichte Funktion position von Zeit (Minuten) (Kg) (°C) unten Lasagne 3 - 4 Statisch 220 - 230 45 - 50 Nudeln überbacken 3 - 4 Statisch 220 - 230 45 - 50 Kalbsbraten Turbo 180 - 190 90 - 100...
-
Seite 15: Reinigung Und Wartung
Reinigung und Wartung 4 Reinigung und Wartung 4.4 Flecken oder Speiserückstände Auf keinen Fall Putzschwämme aus Metall 4.1 Hinweise oder scharfe Schaber verwenden, die die Oberflächen beschädigen können. Unsachgemäßer Gebrauch Normale und nicht scheuernde Gefahr von Schäden an den Reinigungsprodukte und gegebenenfalls Oberflächen Materialien aus Holz oder Kunststoff verwenden. -
Seite 16: Reinigung Der Türverglasung
Reinigung und Wartung 4.7 Ausbau der Innenverglasung Die Glasscheiben, aus denen die Tür besteht, können komplett entfernt werden, um die Reinigung zu erleichtern. 1. Die Innenscheibe entfernen, indem man sie auf der Rückseite in Pfeilrichtung (1) vorsichtig nach oben hin zieht. 2. -
Seite 17: Reinigung Des Ofeninneren
Reinigung und Wartung 4. Die äußere Scheibe und die zuvor 4.8 Reinigung des Ofeninneren ausgebauten Scheiben reinigen. Der Backofen wird optimal erhalten, wenn Saugfähiges Küchenpapier verwenden. er regelmäßig gereinigt wird (bei Hartnäckiger Schmutz kann mit einem abgekühltem Gerät). Alle abnehmbaren feuchten Schwamm und einem neutralen Teile entfernen. - Seite 18 Reinigung und Wartung Ausbau der selbstreinigenden Platten und Regeneration der selbstreinigenden der Halterahmen für Roste/Fettpfannen Platten (Katalysezyklus) Das Entfernen der Schienenrahmen Der Regenerationszyklus der selbstreinigenden Platten ist eine erleichtert die Reinigung der Seitenflächen Reinigungsmethode mittels Erhitzung, die sich noch mehr. Dieser Vorgang muss nach für das Entfernen von kleinen fettigen und nicht jedem automatischen Reinigungszyklus (nur süßen und klebrigen Rückständen eignet.
-
Seite 19: Vapor Clean: Unterstützte Ofenreinigung
Reinigung und Wartung 4.9 Vapor Clean: Unterstützte Ofenreinigung Vapor Clean ist ein unterstützter Reinigungsvorgang, der das Entfernen von Schmutz erleichtert. Dank dieses Vorgangs kann das Ofeninnere extrem einfach gereinigt werden. Die Schmutzreste werden durch die • Mittels eines Zerstäubers eine Lösung Wärme und den Wasserdampf aus Wasser und Spülmittel in das aufgeweicht und können somit... -
Seite 20: Außergewöhnliche Wartung
Reinigung und Wartung 4.10 Außergewöhnliche Wartung Garvorgang” detaillierter beschrieben ist. Teile unter elektrischer Spannung 3. Der Reinigungszyklus Vapor Clean startet Stromschlaggefahr etwa 6 Sekunden nach der letzten Betätigung der Tasten der • Die Stromzufuhr des Backofens Programmieruhr. unterbrechen. 4. Am Ende des Reinigungszyklus Vapor Clean schaltet der Kurzzeitwecker die Ersatz der Lampe für die Heizelemente des Backofens aus. - Seite 21 Reinigung und Wartung 4. Die Lampe schrauben und entfernen. Entfernung der Dichtung Für eine optimale Reinigung des Backofens kann die Dichtung der Tür entfernt werden. An den vier Ecken sind Haken angeordnet, mit denen die Dichtung am Rand befestigt ist. Die Ränder an den vier Ecken der Dichtung nach außen hinziehen, um die Haken zu lösen.
-
Seite 22: Installation
Installation 5 Installation Fixer Anschluss An der Speiseleitung einen allpoligen 5.1 Elektrischer Anschluss Trennschalter gemäß der Installationsrichtlinien vorsehen. Elektrische Spannung Der Trennschalter muss sich an einer gut Stromschlaggefahr erreichbaren Stelle in Gerätenähe befinden. • Der Stromanschluss muss nur vom Anschluss über Stecker und Steckdose zugelassenen technischen Personal Beim Anschluss sicherstellen, dass der ausgeführt werden. -
Seite 23: Positionierung
Installation 5.3 Positionierung Das Gerät mit den Schrauben am Möbelstück befestigen. Schweres Gerät Gefahr von Verletzungen durch Quetschung • Das Gerät mithilfe von einer anderen Person in den Schrank einschieben. Druck auf die offene Backofentür Gefahr von Schäden an dem Gerät Die Buchsen mit den vorher ausgebauten Stöpseln abdecken. - Seite 24 Installation Einbau unter der Arbeitsfläche (mm) Einbau in einen Hochschrank (mm) Prüfen, ob die Rück-/Unterseite des Möbels eine Öffnung von mindestens 60 mm aufweist. Prüfen, ob die Ober-/Rückseite des Möbels eine Öffnung mit einer Tiefe von 35-40 mm aufweist.
