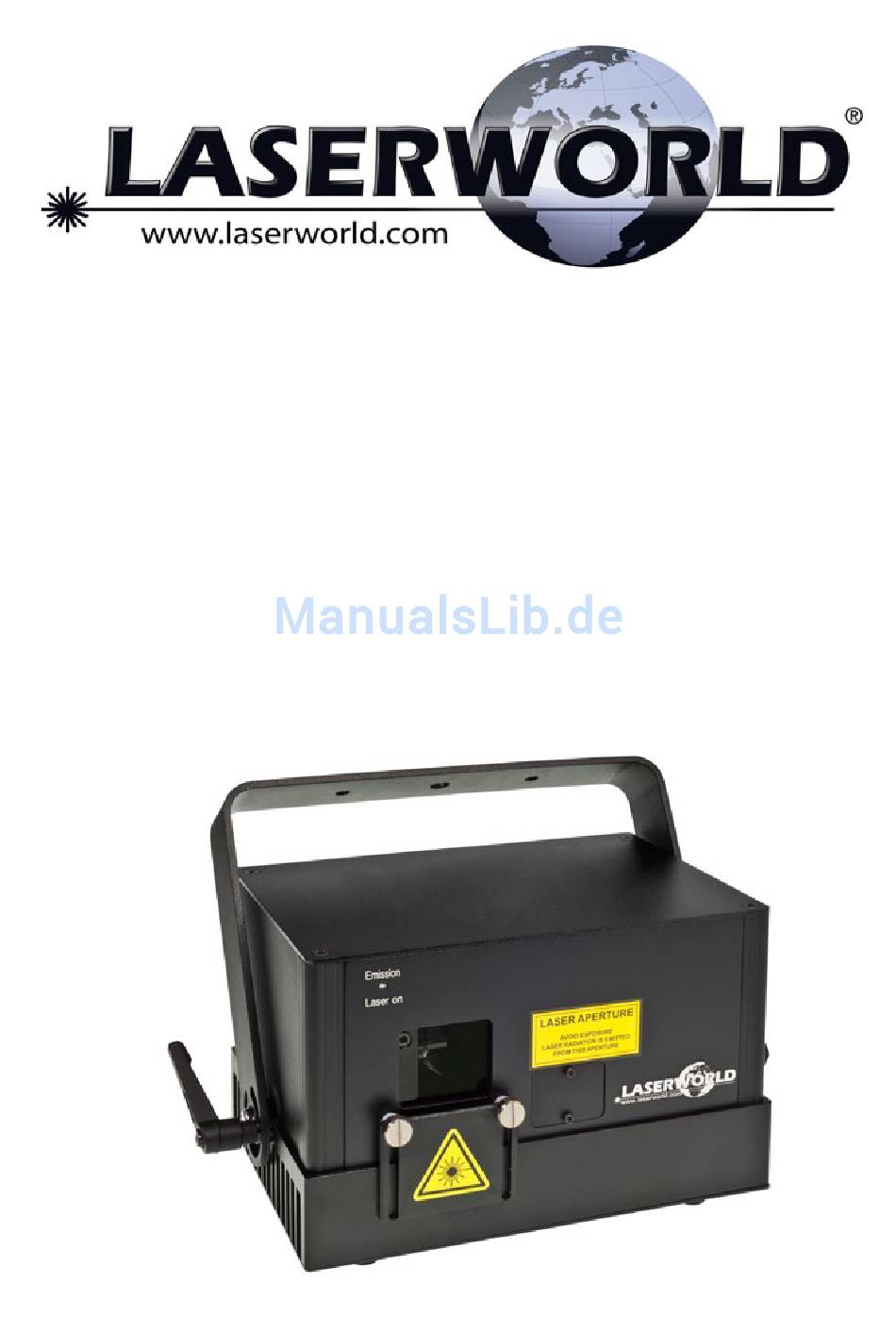

Manual / Bedienungsanleitung / Mode d'emploi
Diode Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Laserworld Diode Series

  • Seite 1 Manual / Bedienungsanleitung / Mode d‘emploi Diode Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
  • Seite 2 Due to continual product developments and technical improvements, La- serworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Swit- zerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
  • Seite 3: Inhaltsverzeichnis

    Manual: Diode Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 36...
  • Seite 4: Product And Package Contents

    Manual: Diode Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 2 x keys 1 x manual 1 x power cable 1 x interlock connector 2. Preliminary warning notices 1.
  • Seite 5: Working On The Device

    Manual: Diode Series 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. Condensation (or any...
  • Seite 6: Warnings And Other Notices On The Device

    Manual: Diode Series • Removal of the warranty label as well • Please ensure the fans and heatsinks are as damages to the device caused by clear from dust and debris otherwise the improper handling, neglect of the sa- risk of overheating may occur. If the unit...
  • Seite 7: Operation

    Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new one. If the problems recurs, please contact your dealer or the Laserworld service department. Key Switch There is a key switch at the back of the laser system.
  • Seite 8 Manual: Diode Series Zoom Use the Zoom-X / Zoom-Y knobs to change the pattern size on the X resp. Y axis. Modes / Functions The modes can be selected by the ‚MODE‘ button below the LCD display. Use the ‚UP‘ or ‚DOWN‘...
  • Seite 9 Manual: Diode Series Channel Value Function no movement 5 Y-axis movement no movement 1 - 167 manual positioning 168 - 188 movement top to bottom (slow to fast) 189 - 209 movement bottom to top 210 - 254 movement top to bottom...
  • Seite 10 ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. ILDA mode starts immediately. Use a laser control software, e.g. Laserworld Showeditor, to run the device. Use „ILDA OUT“ to connect it to another device.
  • Seite 11 Manual: Diode Series There is a flap on the front panel. Unscrew the screws and carefully remove the flap. Both dichros are right behind the flap. Now you can set the color convergence using the two dichros, by carefully adjusting the allen screws.
  • Seite 12: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Seite 13 Manual: Diode Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 36...
  • Seite 14: Lieferumfang & Hinweise

    Manual: Diode Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 2 x Schlüssel 1 x Bedienungsanleitung 1 x Stromkabel 1 x Interlock-Stecker 2.
  • Seite 15: Sicherheitshinweise Für Arbeiten Am Gerät

    Manual: Diode Series Im Übrigen beachten Sie die Unfallverhü- 12. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf tungsvorschriften der Berufsgenossen- schaften und/oder vergleichbare Rege- keine warmen oder wärmeabstrahlen- lungen zur Unfallverhütung den Untergründe. Die Belüftungsöffnun- gen dürfen nicht verdeckt sein.
  • Seite 16 Manual: Diode Series • Um die Lebensdauer Ihres Lasers zu erhö- gung. Auch wenn die Diode nicht hen, schützen Sie das Gerät vor Überhit- leuchtet: Sie ist in Betrieb, solange zung: das Gerät angeschaltet ist. Immer für ausreichende Belüftung •...
  • Seite 17: Geräteanschlüsse & Bedienelemente

    Schnittstelle. Um die ILDA-in-Schnittstelle zu verwenden muss ein ILDA-Kabel über ein kompatibles Interface mit einem Computer verbunden werden. Nun kann der Laser über die zuvor installierte Showlasersoftware (z.B. Laserworld Showeditor) angesteuert wer- den. Die ILDA-out Schnittstelle ist dafür gedacht, das Gerät mit einem weiteren zu ver- binden.
  • Seite 18: Mikrofonsensitivität

    Auf der Geräterückseite befindet sich eine Sicherung. Sollte diese durchbrennen, diese bitte mit einer neuen austauschen. Sollte das Problem weiterhin bestehen, bitte den Händler oder einen Servicemitarbeiter von Laserworld kontaktieren. Schlüsselschalter An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüssel-...
  • Seite 19 Manual: Diode Series • DMX Modus Die DMX-Adresse kann durch Drücken der UP und DOWN Knöpfe abgeändert und mit dem DIR Knopf bestätigt werden. Wird der UP oder DOWN Knopf 3 Sekunden lang gedrückt, verändert sich der DMX-Wert jeweils in +/- 10 Zehnerschritten. Wir empfehlen für die Nutzung des DMX-Modus ein entsprechendes DMX Steuerpult für die Laseran-...
  • Seite 20 Manual: Diode Series Kanal Wert Funktion 7 Y-Achsen-Rotation Keine Rotation 1 - 150 Manuelle Positionierung 151 - 255 Rotation (schneller werdend) 8 X-Achsen-Rotation Keine Rotation 1 - 150 Manuelle Positionierung 151 - 255 Rotation (schneller werdend) 9 Z-Achsen-Rotation Keine Rotation...
  • Seite 21 ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden. Die Ansteuerung erfolgt anschließend über Lasersteuersoftware, wie z.B. Laserworld Showeditor. Der Anschluss „ILDA OUT“ dient dazu, das Gerät mit einem weiteren zu verbinden. • Master-Slave-Modus: Um Daisy Chain bzw.
  • Seite 22: Konvergenzeinstellung Der Dichros - Serviceöffnung

    Manual: Diode Series Konvergenzeinstellung der Dichros - Serviceöffnung Konvergenzeinstellungen werden bei laufenden Geräten vorgenommen, achten Sie deshalb besonders auf ihre Sicherheit. Schauen sie nicht direkt in den Laserstrahl! An der Frontplatte des Lasergerätes befindet sich eine Klappe. Lösen Sie die Schrauben und enfernen Sie die Klappe vorsichtig.
  • Seite 23: Abschließende Erklärung

    Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
  • Seite 24 Manual: Diode Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...
  • Seite 25: Contenu Et Informations

    6. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.
  • Seite 26: Instructions De Sécurité Pour Le Travail Avec L'appareil

    Manual: Diode Series exposure). d’accidents. 10. Si l’appareil a été exposé à de gran- 5. Dans certains pays il est nécessaire de des fluctuations de température, ne faire certifier l’installation laser par un l’allumez pas tout de suite car la conden- organisme de vérification agréé.
  • Seite 27: Soin Et Entretien

    Manual: Diode Series 5. Soin et entretien La durée de vie du système laser peut être extrêmement raccourcie par l’humidité et la cha- leur. Un tel usage inapproprié mène à l’expiration de tous droits de garantie. • Il faut éviter d’allumer l’appareil à inter- boussures.
  • Seite 28: Comment Brancher L'appareil

    ILDA. Dès lors, vous pouvez contrôler le laser via le logiciel de gestion préalablement installé sur votre ordinateur (par exemple Laserworld Showedi- tor). La sortie ILDA (ILDA-OUT) est utilisée pour connecter ce projecteur laser à un second système laser.
  • Seite 29 Sur la face arrière du projecteur se situe un fusible. Si le fusible venait à se déclencher, veuillez le remplacer par un nouveau fusible. Si le problème persiste, veuillez contacter votre revendeur ou le service après-vente de Laserworld. Interrupteur à clé...
  • Seite 30 Manual: Diode Series • Mode DMX Changez l‘adresse DMX en appuyant sur UP et/ou DOWN et confirmez l‘adresse DMX en appuyant sur le bouton DIR. En appuyant plus de 3 secondes sur les boutons UP ou DOWN, la valeur DMX sera incrémentée / décrémentée de +/- 10. Nous recommandons de connecter un contrôleur DMX pour contrôler le projecteur laser.
  • Seite 31 Manual: Diode Series Canal Valeur Fonction 151 - 255 Rotation (vitesse croissante) 8 Rotation axe X Pas de rotation 1 - 150 Positionnement manuel 151 - 255 Rotation (vitesse croissante) 9 Rotation axe Z Pas de rotation 1 - 180...
  • Seite 32 Connectez le câble ILDA entre l‘entrée „ILDA IN“ du projecteur laser et l‘interface laser. Le contrôle aura ainsi uniquement lieu via logiciel de gestion laser sur ordinateur tel que le logiciel Laserworld Showeditor. La sortie „ILDA OUT“ sert à connecter un autre pro- jecteur laser sur le même signal ILDA.
  • Seite 33 Manual: Diode Series Réglage de la convergence des faisceaux via dichros - accès Les réglages de la convergence des couleurs s‘effectuent en ayant l‘appareil sous tension, en projection laser. Veuillez faire très attention à votre propre sécurité. Ne regardez jamais directement dans le faisceau laser! Sur la face avant du laser se situe une petite trappe d‘accès.
  • Seite 34 Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
  • Seite 35 Manual: Diode Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes only Laserquellen: Ausschließlich Dioden Sources laser: Diodes uniquement Laser class: Laserklasse: Classe laser: Scanner: 40kpps@4° Scan angle: Strahlauslenkung: 40° max. Angle de balayage: Operation modes: ILDA, DMX, Stand-alone, Sound-to-Light, Master-Slave...
  • Seite 36 Manual: Diode Series page 36 / 36...
