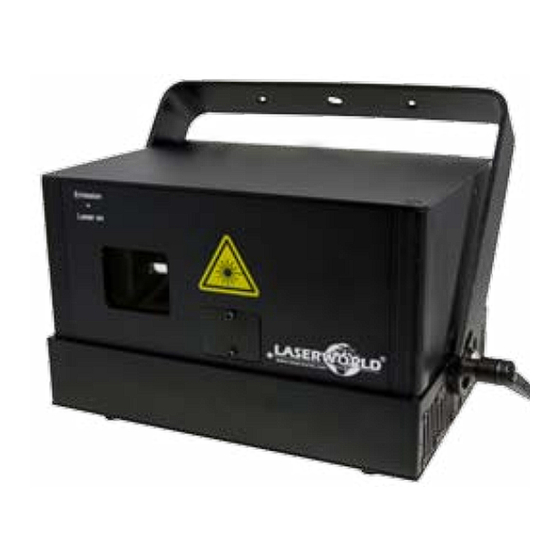

Laserworld Diode Series Bedienungsanleitung

Showlasersystem
Vorschau ausblenden Andere Handbücher für Diode Series:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

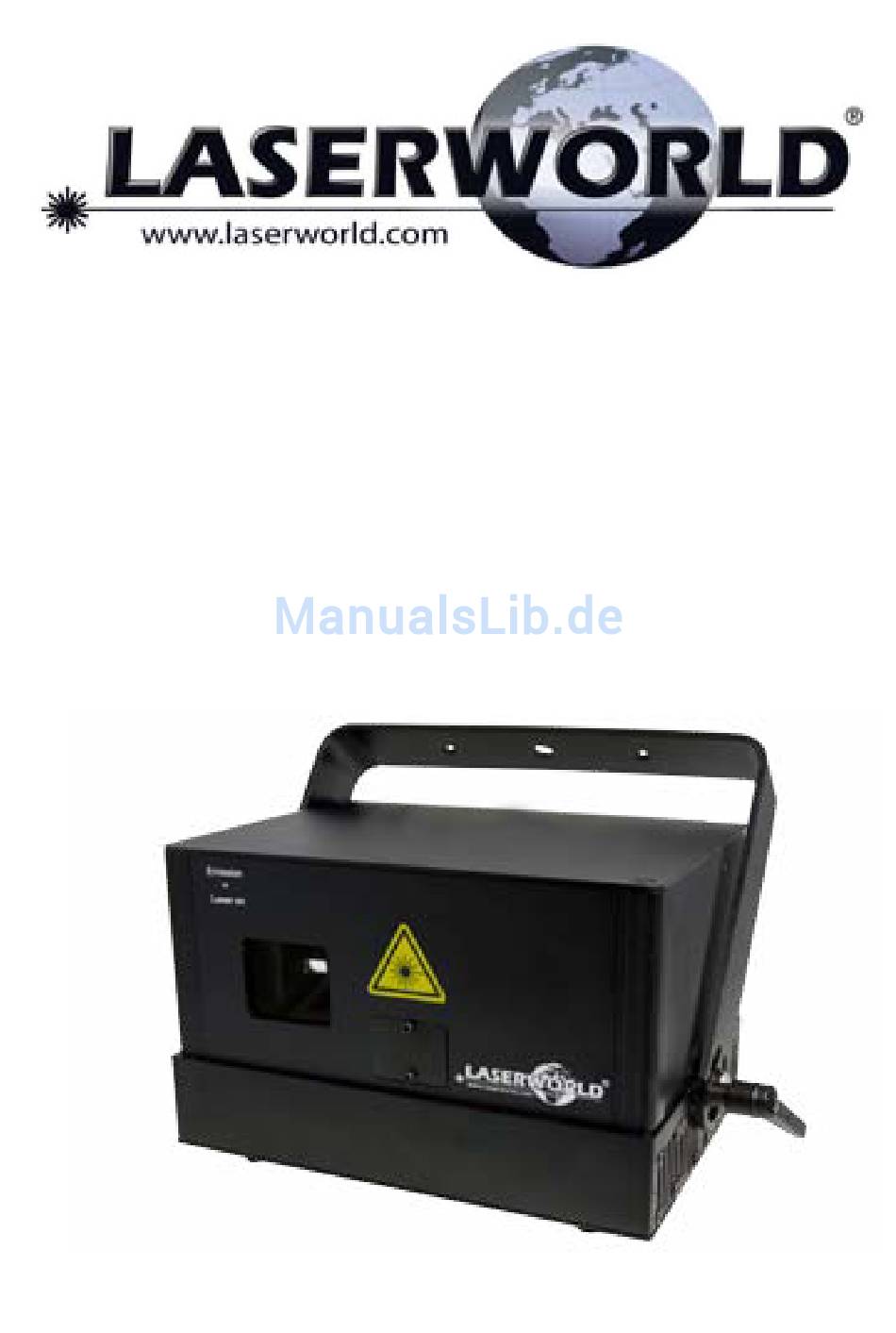

Manual / Bedienungsanleitung / Mode d'emploi
Diode Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Laserworld Diode Series

Inhaltszusammenfassung für Laserworld Diode Series

  • Seite 1 Manual / Bedienungsanleitung / Mode d‘emploi Diode Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
  • Seite 2 Due to continual product developments and technical improvements, La- serworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Swit- zerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.

  • Seite 3: Inhaltsverzeichnis

    Manual: Diode Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 37...

  • Seite 4: Product And Package Contents

    Manual: Diode Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 1 x power cable 2 x allen keys for alignment 1 x interlock connector 2 x keys 2.

  • Seite 5: Working On The Device

    Manual: Diode Series 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. Condensation (or any...

  • Seite 6: Warnings And Other Notices On The Device

    Manual: Diode Series • Removal of the warranty label as well • Please ensure the fans and heatsinks are as damages to the device caused by clear from dust and debris otherwise the improper handling, neglect of the sa- risk of overheating may occur. If the unit...

  • Seite 7: Device Connections

    Manual: Diode Series 7. Device connections microphone DIP switch ILDA in On/Off switch DMX out switch DMX in Scan Fail Safety Interlock power connection microphone pattern size loop for ILDA out sound control zoom control safety cord page 7 / 37...

  • Seite 8: Operation

    Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new 4At. If the problems recurs, please contact your dealer or the Laserworld service department. Key Switch There is a key switch at the back of the laser system.
  • Seite 9 Manual: Diode Series Operation - DIP switch Connect the power cable to the device and then to the mains Insert key and turn it „ON“ Press „ON“ to switch the device on Please make sure, that the Interlock adapter is inserted.
  • Seite 10 Manual: Diode Series Channel Value Function 1 Mode Select 0 - 63 Laser off 64 - 127 Music mode 128 - 159 Auto mode (beam patterns) 160 - 191 Auto mode (graphics) 192 - 255 DMX mode 2 Pattern selection...
  • Seite 11 Manual: Diode Series Channel Value Function 1 - 180 Manual positioning 181 - 217 Rotation clockwise (increasing speed) 218 - 255 Rotation anti-clockwise (increasing speed) 10 Blanking 0 - 70 No blanking 71 - 140 Dot visibility (fast to slow)
  • Seite 12 Manual: Diode Series Please note that not each pattern can be combined with each effect. ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, e.g. Phoenix or Pangolin, to run the device. Use „ILDA OUT“...

  • Seite 13: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Seite 14 Manual: Diode Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 14 / 37...

  • Seite 15: Lieferumfang & Hinweise

    Manual: Diode Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Stromkabel 2 x Schlüssel 1 x Interlock-Stecker 2 x Inbus-Schlüssel...

  • Seite 16: Sicherheitshinweise Für Arbeiten Am Gerät

    Manual: Diode Series 9. Bei einer Festinstallation an Wand, Decke den Laser nicht zusammen mit anderen o.ä., sichern Sie den Laser zusätzllich mit großen elektrischen Verbrauchern (ins- einem Sicherheitsfangseil. Das Fangseil besondere Nebelmaschinen) auf dersel- sollte mindestens dem 10-fachen Ge- ben Leitung/Phase! wicht des Geräts standhalten können.
  • Seite 17 Manual: Diode Series • Um die Lebensdauer Ihres Lasers zu erhö- • Lüfter und Kühlkörper (Kühlrippen usw.) hen, schützen Sie das Gerät vor Überhit- müssen frei von Staubansammlungen zung: und Ablagerungen sein, da sonst die Ge- Immer für ausreichende Belüftung fahr des Überhitzens droht und jegliche...

  • Seite 18: Geräteanschlüsse & Bedienelemente

    Manual: Diode Series 7. Geräteanschlüsse & Bedienelemente Mikrofon DIP Schalter ILDA Eingang An-/Auschalter Ausgang Schlüssel- schalter Eingang Scan Fail Safety Interlock Strom- versorgung ILDA Ausgang Mikrofonsensitivi- Einstellung der Öse zur Befestigung eines tät Einstellung Mustergröße Sicherheitsfangseils page 18 / 37...

  • Seite 19: Bedienung

    Manual: Diode Series 8. Bedienung Stromversorgung Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Span- nungsdaten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedienungsanlei- tung.
  • Seite 20 Manual: Diode Series Bedienung - DIP Schalter Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Drücken Sie den Anschalter auf „ON“, um Ihr Gerät einzuschalten Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Ihr Gerät befindet sich im Auto Modus:...
  • Seite 21 Manual: Diode Series Channel Value Function 1 Modus 0 - 63 Laser aus 64 - 127 Musikmodus 128 - 159 Automodus (Lasermuster) 160 - 191 Automodus (Grafiken) 192 - 255 DMX-Modus 2 Musterauswahl 0 - 87 Grafiken 88 - 253...
  • Seite 22 Manual: Diode Series Channel Value Function 1 - 180 Manuelle Positionierung 181 - 217 Rotation im Uhrzeigersinn (schneller werdend) 218 - 255 Rotation gegen den Uhrzeigersinn (schneller werdend) 10 Blanking 0 - 70 Kein Blanking 71 - 140 Punktdarstellung (langsamer werdend)

  • Seite 23: Konvergenzeinstellung Der Dichros - Serviceöffnung

    Manual: Diode Series Bitte beachten Sie, dass nicht jedes Muster mit jedem Effekt kombiniert werden kann. ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden. Die Ansteuerung erfolgt anschließend über Lasersteuersoftware, wie z.B. von Phoenix oder Pangolin.

  • Seite 24: Abschließende Erklärung

    Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
  • Seite 25 Manual: Diode Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...

  • Seite 26: Contenu Et Informations

    6. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.

  • Seite 27: Instructions De Sécurité Pour Le Travail Avec L'appareil

    Manual: Diode Series 6. Connectez une fiche interlock ou un in- des fluctuations de température, ne terrupteur d’urgence facilement acces- l’allumez pas tout de suite car la conden- sible - pour couper l’arrivée électrique du sation pourrait endommager les circuits laser en cas d’urgence.

  • Seite 28: Description De L'appareil Et Mesures De Sécurité

    Manual: Diode Series • Nous vous recommandons de transpor- le câble d’alimentation du projecteur ter l’appareil laser à l’abri de secousses. laser. Même si la diode n’émet pas, elle Laserworld propose différentes solutions reste sous tension (courant de stand-by). de protection du matériel (flightcase) •...

  • Seite 29: Comment Brancher L'appareil

    Manual: Diode Series 7. Comment brancher l’appareil - connectiques Microphone DIP Switch Entrée ILDA Interrupteur général Sortie Interrup- teur à clé Entrée Scan Fail Safety Interlock Alimentation électrique Sortie ILDA Réglage de la sensi- Réglage de la taille Point d‘accroche pour bilité...

  • Seite 30: Utilisation Et Fonctionnement

    Sur la face arrière du projecteur se situe un fusible. Si le fusible venait à se déclencher, veuillez le remplacer par un nouveau fusible 4At. Si le problème persiste, veuillez contac- ter votre revendeur ou le service après-vente de Laserworld. Interrupteur à clé...
  • Seite 31 Manual: Diode Series Utilisation - DIP Switch Connectez le câble d‘alimentation au laser puis branchez le câble au secteur. Insérez la clé dans l‘interrupteur à clé et tournez la en position „ON“ Basculez l‘interrupteur générale sur „ON“ pour mettre l‘appareil sous tension.
  • Seite 32 Manual: Diode Series Canal Valeur Fonction 1 Mode 0 - 63 Blackout / pas de laser 64 - 127 Mode musical 128 - 159 Mode automatique (effets volumétriques) 160 - 191 Mode automatique (graphismes) 192 - 255 Mode DMX 2 Choix du motif...
  • Seite 33 Manual: Diode Series Canal Valeur Fonction 1 - 180 Positionnement manuel 181 - 217 Rotation en sens horaire (vitesse croissante) 218 - 255 Rotation en sens antihoraire (vitesse croissante) 10 Blanking 0 - 70 Absence de Blanking 71 - 140 Représentation en points (vitesse décroissante)
  • Seite 34 Manual: Diode Series Réglage de la convergence des faisceaux via dichros - accès Les réglages de la convergence des couleurs s‘effectuent en ayant l‘appareil sous tension, en projection laser. Veuillez faire très attention à votre propre sécurité. Ne regardez jamais directement dans le faisceau laser! Sur la face avant du laser se situe une petite trappe d‘accès.
  • Seite 35 Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
  • Seite 36 Manual: Diode Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes only Laserquellen: Ausschließlich Dioden Sources laser: Diodes uniquement Laser class: Laserklasse: Classe laser: Scanner: 40kpps@4° Scan angle: Strahlauslenkung: 40° max. Angle de balayage: Operation modes: ILDA, DMX, Stand-alone, Sound-to-Light...
  • Seite 37 Manual: Diode Series page 37 / 37...
