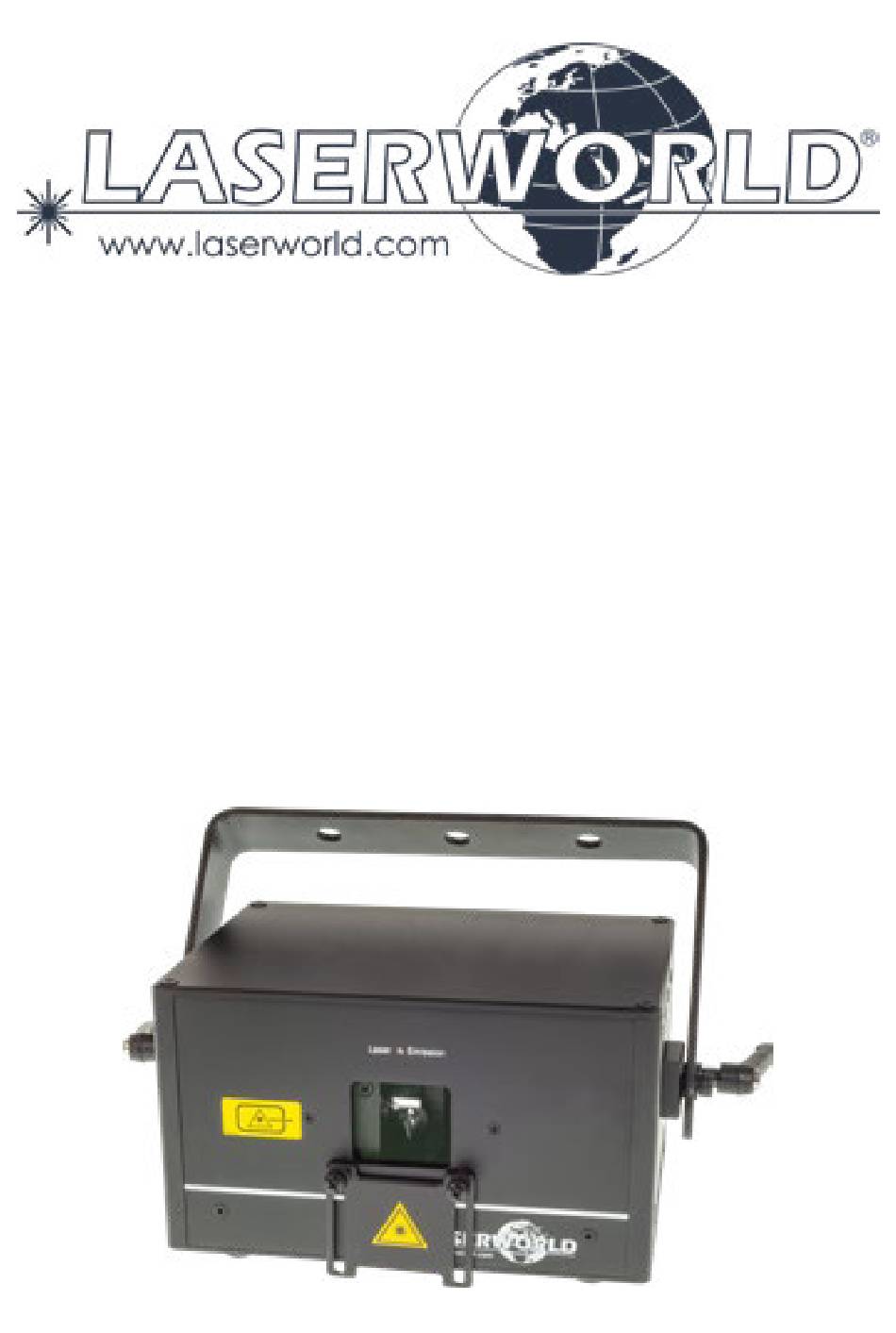

Manual / Bedienungsanleitung / Mode d'emploi

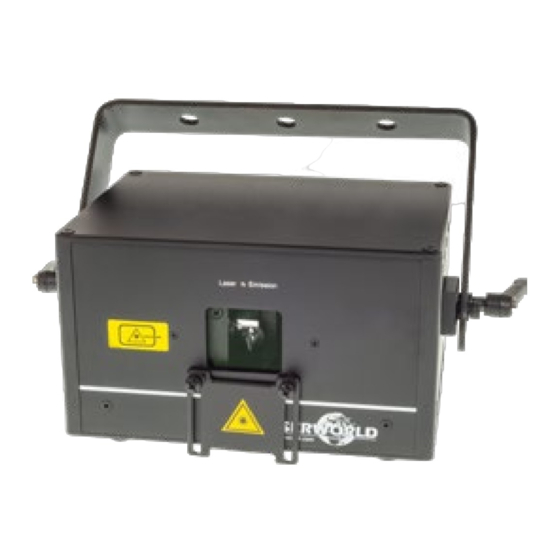

Diode Series
DS-1000RGB
DS-1000RGB FB4
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
11/2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Laserworld Diode Series

Inhaltszusammenfassung für Laserworld Diode Series

  • Seite 1 Manual / Bedienungsanleitung / Mode d‘emploi Diode Series DS-1000RGB DS-1000RGB FB4 Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
  • Seite 2 Due to continual product developments and technical improvements, La- serworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Swit- zerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.

  • Seite 3: Inhaltsverzeichnis

    Manual: DS-1000RGB, DS-1000RGB FB4 Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 34...

  • Seite 4: Product And Package Contents

    Manual: DS-1000RGB, DS-1000RGB FB4 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 2 x keys 1 x manual 1 x power cable 1 x interlock bridge 2.

  • Seite 5: Working On The Device

    Switch off device when it is not nee- during transportation. Look after your ded. Diodes are switched on and can Laserworld product. wear out even if there is no visible la- • To increase durability of your laser, ser output.

  • Seite 6: Warnings And Other Notices On The Device

    Manual: DS-1000RGB, DS-1000RGB FB4 • Removal of the warranty label as well • Please ensure the fans and heatsinks are as damages to the device caused by clear from dust and debris otherwise the improper handling, neglect of the sa- risk of overheating may occur.

  • Seite 7: Device Connections

    Manual: DS-1000RGB, DS-1000RGB FB4 7. Device connections DS-1000RGB DMX settings X / Y inversion Scan Safety On/Off switch Interlock Fuse ILDA out ILDA in power connection key switch loop for DMX in DMX out safety cord DS-1000RGB FB4 RJ45 for LAN connection to computer with Pangolin Software On/Off switch key switch...

  • Seite 8: Operation

    Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new one. If the problems recurs, please contact your dealer or the Laserworld service department. Key Switch There is a key switch at the back of the laser system.
  • Seite 9 Manual: DS-1000RGB, DS-1000RGB FB4 Modes (not available for FB4 version) • Automatic mode (1, 10) Animation mode (1, 2, 10) Your device runs in auto mode Your device runs in auto mode (random playback of the preset patterns): (preset graphics): •...
  • Seite 10 ILDA control Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. ILDA mode starts immediately. Use a laser control software, e.g. Laserworld Showeditor, to run the device. Use „ILDA OUT“ to connect it to another device.
  • Seite 11 In case of problems or for further operation instructions of the Pangolin FB4, please see the FB4 operation manual. It can be found here: https://www.laserworld.com/fb4-manual Full-color OLED display microSD card...

  • Seite 12: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Seite 13 Manual: DS-1000RGB, DS-1000RGB FB4 Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 34...

  • Seite 14: Lieferumfang & Hinweise

    Manual: DS-1000RGB, DS-1000RGB FB4 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 2 x Schlüssel 1 x Bedienungsanleitung 1 x Stromkabel 1 x Interlock-Bridge 2.

  • Seite 15: Sicherheitshinweise Für Arbeiten Am Gerät

    Lasersystems stark ver- Erschütterung oder Schläge vermeiden. kürzen und führen zum Erlöschen des Bitte das Produkt bestmöglich schützen. Gewährleistungsanspruchs. Laserworld bietet entsprechendes Equip- ment an. • Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheb- lich verkürzen kann!
  • Seite 16 Manual: DS-1000RGB, DS-1000RGB FB4 • Um die Lebensdauer Ihres Lasers zu erhö- gung. Auch wenn die Diode nicht hen, schützen Sie das Gerät vor Überhit- leuchtet: Sie ist in Betrieb, solange zung: das Gerät angeschaltet ist. Immer für ausreichende Belüftung •...

  • Seite 17: Geräteanschlüsse & Bedienelemente

    Manual: DS-1000RGB, DS-1000RGB FB4 7. Geräteanschlüsse & Bedienelemente DS-1000RGB X / Y Spiegelung DMX-Adressierung Scan Safety An-/ Auschalter Interlock Sicherung ILDA Ausgang ILDA Eingang Strom- versorgung Öse zur Befesti- Schlüssel- gung eines Eingang Ausgang schalter Sicherheitsfangseils DS-1000RGB FB4 LAN-Anschluss als Verbindung zum Computer mit Pangolin Software An-/ Auschalter...

  • Seite 18: Bedienung

    Schnittstelle. Um die ILDA-in-Schnittstelle zu verwenden muss ein ILDA-Kabel über ein kompatibles Interface mit einem Computer verbunden werden. Nun kann der Laser über die zuvor installierte Showlasersoftware (z.B. Laserworld Showeditor) angesteuert wer- den. Die ILDA-out Schnittstelle ist dafür gedacht, das Gerät mit einem weiteren zu ver- binden.
  • Seite 19 Manual: DS-1000RGB, DS-1000RGB FB4 Modi (nicht erhältlich bei der FB4-Version) • Automatik Modus (1, 10) Animation Modus (1, 2, 10) (automatische Wiedergabe der (automatische und Wiedergabe der vorprogrammierten Muster): vorprogrammierten Grafiken): • DMX Modus (1) Ihr Gerät befindet sich im DMX Modus wenn ‘1‘ auf „ON“ steht (Achtung! Für die Laser- ausgabe müssen die Werte von Kanal 2 und Kanal 3 bei >0 liegen!): Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entspre- chenden Steuerpult verbunden werden.
  • Seite 20 ILDA Ansteuerung Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden. Die Ansteuerung erfolgt anschließend über Lasersteuersoftware, wie z.B. Laserworld Showeditor. Der Anschluss „ILDA OUT“ dient dazu, das Gerät mit einem weiteren zu verbinden. • Sound Modus (10) Das Gerät reagiert auf Umgebungsgeräusche:...
  • Seite 21 Not-Aus System mit dem Gerät verbunden ist. Falls Probleme auftreten oder weitere Informationen benötigt werden, konsultieren Sie bitte die Bedienungsanleitung der FB4 - diese kann hier heruntergeladen werden: https://www.laserworld.com/fb4-manual Vollfarb OLED Display SD Karte / bis zu 64GB...

  • Seite 22: Abschließende Erklärung

    Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
  • Seite 23 Manual: DS-1000RGB, DS-1000RGB FB4 Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité Comment brancher l’appareil Utilisation et fonctionnement Explication finale...

  • Seite 24: Contenu Et Informations

    6. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.

  • Seite 25: Instructions De Sécurité Pour Le Travail Avec L'appareil

    Manual: DS-1000RGB, DS-1000RGB FB4 exposure). d’accidents. 10. Si l’appareil a été exposé à de gran- 5. Dans certains pays il est nécessaire de des fluctuations de température, ne faire certifier l’installation laser par un l’allumez pas tout de suite car la conden- organisme de vérification agréé.

  • Seite 26: Soin Et Entretien

    Nous vous recommandons de transpor- le câble d’alimentation du projecteur ter l’appareil laser à l’abri de secousses. laser. Même si la diode n’émet pas, elle Laserworld propose différentes solutions reste sous tension (courant de stand-by). de protection du matériel (flightcase) •...

  • Seite 27: Comment Brancher L'appareil

    Manual: DS-1000RGB, DS-1000RGB FB4 7. Comment brancher l’appareil - connectiques DS-1000RGB Adressage DMX Scan Safety Miroitement X / Y Interrupteur général Interlock Sortie Fusible ILDA Entrée ILDA Alimentation électrique Point d‘accroche Entrée Sortie Interrupteur pour élingue de à clé sécurité DS-1000RGB FB4 Connection réseau pour logiciel Pangolin...

  • Seite 28: Utilisation Et Fonctionnement

    ILDA. Dès lors, vous pouvez contrôler le laser via le logiciel de gestion préalablement installé sur votre ordinateur (par exemple Laserworld Showedi- tor). La sortie ILDA (ILDA-OUT) est utilisée pour connecter ce projecteur laser à un second système laser.
  • Seite 29 Manual: DS-1000RGB, DS-1000RGB FB4 Modes / Fonctions (non disponible pour la version FB4) • Mode automatique (1, 10) Mode animation (1, 2, 10) (lecture automatique des (lecture automatique des motifs préprogrammés) : graphiques préprogrammés) : • Mode DMX (1) Votre appareil est en mode DMX lorsque le DIP Switch Nr ‘10‘ est sur „ON“ (Attention ! Pour activer l’émission laser, les valeurs du canal 2 et du canal 3 doivent être >0 !) : Afin d‘utiliser le mode DMX, vous devez raccorder le laser via un câble DMX à...
  • Seite 30 Connectez le câble ILDA entre l‘entrée „ILDA IN“ du projecteur laser et l‘interface laser. Le contrôle aura ainsi uniquement lieu via logiciel de gestion laser sur ordinateur tel que le logiciel Laserworld Showeditor. La sortie „ILDA OUT“ sert à connecter un autre pro- jecteur laser sur le même signal ILDA.
  • Seite 31 Le projecteur laser ne fonctionnera pas si le connecteur interlock n’est pas branché au projecteur. En cas de problèmes ou pour davantage d’informations et d’instructions con- cernant l’interface Pangolin FB4, veuillez-vous référer au mode d’emploi. Il est disponible ici : https://www.laserworld.com/fb4-manual Afficheur full couleur OLED Carte microSD / jusqu’à 64Go Embase pour con- Bouton rotatif poussoir pour sé-...
  • Seite 32 Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
  • Seite 33 Manual: DS-1000RGB, DS-1000RGB FB4 Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes only Laserquellen: Ausschließlich Dioden Sources laser: Diodes uniquement Laser class: Laserklasse: Classe laser: Scanner: 30 kpps@8° Scan angle: Strahlauslenkung: 45° max. Angle de balayage: ILDA, DMX, Stand-alone, Sound mode, Master-Slave (DS-1000RGB) ILDA, DMX, Automodus, Sound Modus, Master-Slave (DS-1000RGB) Operation modes: ILDA, DMX, mode auto, mode musical, Maître-Esclave (DS-1000RGB)
  • Seite 34 Manual: DS-1000RGB, DS-1000RGB FB4 page 34 / 34...
