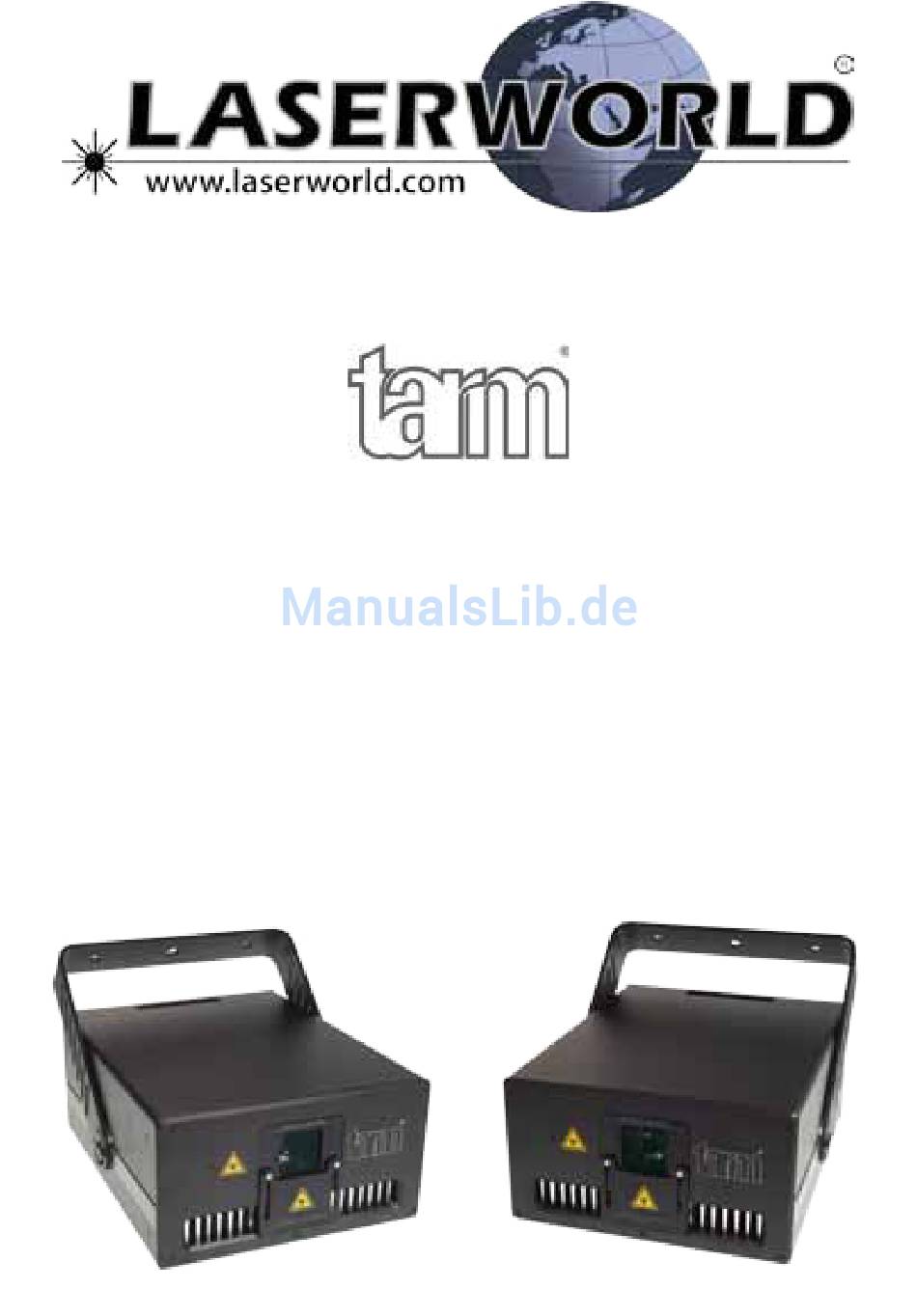

Manual / Bedienungsanleitung /
Mode d´emploi
tarm Series
tarm four, tarm seven
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
07/2017
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Laserworld tarm four
Inhaltszusammenfassung für Laserworld tarm four
- Seite 1 Manual / Bedienungsanleitung / Mode d´emploi tarm Series tarm four, tarm seven Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
- Seite 2 Laserworld (Switzerland) AG reserves the right to make modifi- cations to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
- Seite 19 Manual: tarm Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 19 / 53...
-
Seite 20: Lieferumfang & Hinweise
Manual: tarm Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock 1 x Kaltgerätekabel zur Stromversorgung 1 x Bedienungsanleitung 2. -
Seite 21: Sicherheitshinweise Für Arbeiten Am Gerät
Beim Transport des Lasers jegliche bensdauer des Lasersystems stark ver- Erschütterung oder Schläge vermeiden. kürzen und führen zum Erlöschen des Bitte das Produkt bestmöglich schützen. Gewährleistungsanspruchs. Laserworld bietet entsprechendes Equip- ment an. • Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies •... - Seite 22 Manual: tarm Series • Immer für ausreichende Belüftung sor- • Lüfter und Kühlkörper (Kühlrippen usw.) gen. müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Ge- • Keine Scheinwerfer (insbesondere kopf- fahr des Überhitzens droht und jegliche bewegte) auf das Gerät richten. Gewährleistung erlischt.
- Seite 23 Manual: tarm Series 6. Sicherheitshinweise für Arbeiten am Gerät Bitte die Bedienungsanleitung lesen, bevor irgendwelche Arbeiten am Gerät ausgeführt werden. ☐ tarm two = 1.8W Produktname ☐ tarm four = 3.5W ☐ tarm seven = 6.7W Ausgangsleistung ☐ FB4 - SE configuration ☐...
-
Seite 24: Geräteanschlüsse & Bedienelemente
Manual: tarm Series 7. Geräteanschlüsse & Bedienelemente Laseraustrittsfenster Betriebs-LED Einstellbarer Strahlfang Version 1: Standard-Version - mit Browser Interface Siehe Abschnitt 8.1 zur Benutzung der Browseroberfläche DMX Ausgang* DMX Eingang* ILDA Eingang Interlock LED ILDA Ausgang RJ45 für Interlock Anschluss für die RJ45 für Browser-Schnittstelle über LAN Stromversorgung DMX Funktion ist nur verfügbar, wenn zusätzliche Updates integriert wurden... - Seite 25 Manual: tarm Series Version 2: Version FB4 - mit Pangolin FB4 Siehe Kapitel 8.2 - Bedienung RJ45 für Interlock DMX Ausgang DMX Eingang Anschluss für die LAN-Anschluss als Verbindung Stromversorgung ILDA Eingang ILDA zum Computer mit Pangolin Software Ausgang page 25 / 53...
-
Seite 26: Bedienung
8. Bedienung 8.1. Version 1: Standard-Version - mit Browser Interface Die tarm four und tarm seven Showlaser können mittels Browser über LAN / WLAN konfigu- riert werden. Mobile Geräte mit WLAN-Funktion und Browser wie z.B. Smartphones, Tablets, etc., die mit demselben Netzwerk wie der Laser verbunden sind, können über vorher konfigu- rierte IP-Adressen auf das User-Interface des Lasers zugreifen. -
Seite 27: Wie Wird Der Dhcp Modus Im Pc Eingestellt
Manual: tarm Series e. Sollte es nicht möglich sein die Benutzeroberfläche des Routers aufzurufen oder falls die Netzwerkverbindung einen Fehler anzeigt, bitte mit Kapitel 8.1.1.1 fortfahren! 8.1.1.1. Wie wird der DHCP Modus im PC eingestellt? Dieses Kapitel muss nur beachtet werden, sollte das Administrationsmenü des Routers nicht über den Browser aufgerufen werden können. -
Seite 28: Direkte Verbindung
192.168.1.10 192.168.1.35 Die tarm four und tarm seven Showlaser haben standardmäßig die IP Adresse 192.168.1.107 eingestellt. Um die Verbindung herzustellen und die IP Adresse zu konfigurieren, muss das Lasersystem über ein Ethernet-Kabel direkt mit dem Laptop oder PC verbunden werden. -
Seite 29: Anschluss Über Einen Switch
Manual: tarm Series 8.1.2.2. Anschluss über einen Switch Voraussetzung: Herkömmlicher Netzwerk-Switch Die IP-Adresse des Lasers muss im gleichen Adressbereich wie der Computer liegen. Das be- deutet, dass wenn Lasersystem die IP-Adresse 192.168.1.10 besitzt, die IP-Adresse des Com- puters im Bereich zwischen 192.168.1.1 und 192.168.1.254 liegen muss - der Computer darf dabei aber nicht die selbe IP-Adresse wie das Lasersystems haben! Das Subnetz muss eben- falls dasselbe sein (255.255.255.0). -
Seite 30: Browser-Benutzeroberfläche
Manual: tarm Series 8.1.4. Browser-Benutzeroberfläche In der linken oberen Ecke der Benutzeroberfläche ist es möglich zwischen den verschiede- nen Betriebsstati umzuschalten. Standardmäßig ist der Laser auf „Off“ geschaltet. Um eine Laserausgabe zu erhalten ist es notwendig den Status auf eine der beiden anderen Optionen zu ändern, also entweder „Laser ON internal“, das nur dann funktioniert wenn ein internes Playback-System als Option eingebaut wurde, oder aber „Laser On ILDA in“... -
Seite 31: Helligkeit Pro Farbkanal
Manual: tarm Series 8.1.4.1. Helligkeit pro Farbkanal Dieser Bereich ermöglicht es, die Farbintensität je Farbkanal durch spezielle Schieberegler einzustellen oder einen bestimmten Wert von 0 bis 100 einzutragen (die Werte entsprechen der Farbintensität. Je höher der Wert, desto höher die Farbintensität / Helligkeit). 8.1.4.2. -
Seite 32: Diodenstrom Und Interlock-Status
Manual: tarm Series 8.1.4.3. Diodenstrom und Interlock-Status Dieser Bereich zeigt den Diodenstrom- und den Interlock-Status für jede Laser-Diode an. 8.1.4.4. DMX-Konfiguration (nur relevant, falls entsprechende Upgrades integriert sind) In diesem Bereich können die DMX-Startadressen für die im Gerät verbauten Komponenten eingetragen werden (sofern vorhanden). -
Seite 33: Erweiterte Einstellungen
Manual: tarm Series 8.1.4.5. Erweiterte Einstellungen Unter ‚Advanced‘ können diverse Sicheheits-Funktionen konfiguriert werden. 8.1.4.6. Scanner-Einstellungen Die Größe und die Position der Laser-Projektion können mit den horizontalen Schieberegler eingestellt werden. Shift (Verschiebung) bestimmt die Offset-Position, Size (Größe) bestimmt Projektionsgröße auf den X- und Y-Achsen. Es ist außerdem möglich, die Projektion durch Eingabe negativer Werte zu spiegeln. - Seite 34 Not-Aus System mit dem Gerät verbunden ist. Falls Probleme auftreten oder weitere Informationen benötigt werden, konsultieren Sie bitte die Bedienungsanleitung der FB4 - diese kann hier gedownloadet werden: https://www.laserworld.com/fb4-manual Vollfarb OLED Display SD Karte / bis zu 64GB...
-
Seite 35: Abschließende Erklärung
Manual: tarm Series Abschließende Erklärung Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haf- tung bzw. - Seite 53 Température d‘opération: Dimensions: 320 x 260 x 140 mm (L x W x H)(B x T x H)(H x L x P) Abmessungen: Weight: 11.5 kg (tarm four) Gewicht: 12 kg (tarm seven) Poids: Power specifications (at laser module) / Laserleistung...
