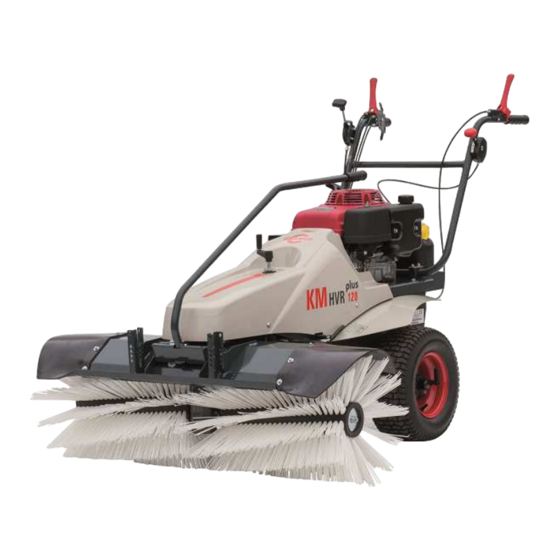

- Seite 1 Kehrmaschine Bedienungsanleitung Bauart 03 Maschinen-Nr. Modelle KM HVR plus KM HVR KM HVR plus 120 KM HVR plus 140 Originalbedienungsanleitung Stand 10/2013 Kehrmaschine HVR 691.03-42...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige grundlegende Informationen ...................... 3 1.1 Allgemeines ............................3 1.2 Symbolerklärung ..........................3 1.3 Haftungsbeschränkung ........................3 1.4 Urheberschutz ........................... 3 1.5 Gewährleistung ..........................3 2 Sicherheit ..............................4 2.1 Bestimmungsgemäße Verwendung ....................4 2.2 Mögliche Fehlanwendung ......................... 4 2.3 Allgemeine Gefahrenquellen ...................... -
Seite 3: Wichtige Grundlegende Informationen
Wichtige grundlegende Informationen Wir freuen uns, dass Sie sich für eine Maschine der Firma Symbolerklärung Cramer GmbH aus Deutschland entschieden haben. Vor der ersten Benutzung der Maschine lesen Sie bitte GEFAHR ! die Bedienungsanleitung und beachten Sie die Hinweise Dieses Symbol warnt vor einer unmittelbar und Sicherheitsvorschriften. -
Seite 4: Sicherheit
• Vor allen Arbeiten an der Maschine sowie vor Wartungs-, Sicherheitskennzeichnungen Reinigungs- und Reparaturarbeiten Motor abstellen und abkühlen lassen. Vor Inbetriebnahme die Bedienungs- • Benzin nicht bei laufenden Motor nachfüllen, es besteht anleitung und Sicherheitshinweise lesen Lebensgefahr durch Verbrennungs- und und beachten. Explosionsgefahr. Originalbedienungsanleitung Stand 10/2013 Kehrmaschine HVR 691.03-42... -
Seite 5: Erforderliche Schutzausrüstung
Verhalten im Gefahrenfall Gefahr durch fortschleudernde Teile bei laufendem Motor. Sicherheitsabstand von 1. Sofort stehen bleiben 3m einhalten. 2. Motor abstellen Genügend Abstand zu heißen Flächen 3. Maschine verlassen. halten. 4. Gefahrensituation beheben. 2.10 Umweltschutz Erforderliche Schutzausrüstung • Öle, Kraftstoffe, Fette und Filter sind ordnungsgemäß und •... -
Seite 6: Arbeitsplatz Und Gefahrenbereiche
4. Gas-Hebel 10. Lenkbügel Höheneinstellung: Höhenein- stellung und Montage hoch Einstellungen Motorleistung: mittel Choke / Vollgas Langsam / Aus niedrig 5. Höheneinstellung Kurbel drehen bis der Bürste zur gewünschten Einstellung. 1. Kreuzschraube herausdrehenVerstellstange festhalten Rechts drehen → Kehrbürste anheben 2. Höheneinstellung im Lochmuster wählen Links drehen →... -
Seite 7: Anlieferung, Transport, Lagerung
Anlassergriff bis zu Wiederstand leicht ziehen fortgeschleuderte Materialien entstehen. Den Anlassergriff kräftig durchziehen Anlassergriff vorsichtig zurückbewegen. Während des Betriebes nicht in die Kehrbürsten greifen. Abdeckungen im Betrieb nicht öffnen oder entfernen. Originalbedienungsanleitung Seite 7 von 16 Stand 2013 Kehrmaschine HVR 691.03-42... -
Seite 8: Bedienung
Bedienung Tätigkeiten vor Gebrauch Bürsteneinstellung Grundeinstellung Höheneinstellung der Bürste durch das Verstellen des Maschine steht Stützrades: Bürstenhöhe eingestellt • Die Borsten der Bürsten sollten den Boden gerade so Benzintank aufgefüllt berühren • Kurbel nach links drehen: Bürste senkt sich Ein- und Ausschalten •... -
Seite 9: Wartung
Wartung Sicherheit GEFAHR! Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Fehlerhafte Arbeiten können zu schweren Körperverletzungen und Sachschäden führen. Für ausreichend Montagefreiheit sorgen Bauteile separat legen Alle Bauteile wieder einbauen Alle Sicherheits-Abdeckungen wieder montieren Gefahrenbereich frei von Personen Arbeiten am Motor; Zündkerzenstecker abziehen. Wartungsplan Wartung Vor jeder Nutzung... -
Seite 10: Wartungsarbeiten
Zündkerze prüfen und reinigen, bei Bedarf auswechseln. Luftfilter überprüfen, bei Bedarf reinigen. Bowdenzug zum Motor prüfen. Kraftstoffleitung verstopft oder Wasser im Benzin → Kraftstoffleitung und Tank entleeren und neues Benzin auffüllen. Cramer-Fachhändler benachrichtigen. Vergaser einstellen lassen. Motor wird zu heiß Motoröl nachfüllen. Bowdenzug des Fahrantriebs einstellen. -
Seite 11: Technische Daten
Technische Daten KM HVR KM HVR plus KM HVR plus 120 KM HVR plus 140 Gerätedaten Länge x Breite x Höhe, cm 194 x 103 x 93 194 x 103 x 93 194 x 123 x 93 194 x 143 x 93 Leergewicht (Transportgewicht), kg Arbeitsgeschwindigkeit vorwärts km/h 0-5,1... -
Seite 12: Konformitätserklärung
Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der in der Gemeinschaft niedergelassene Bevollmächtigte Cramer GmbH Reimersstr. 36 26789 Leer erklärt hiermit, dass folgendes Produkt Hersteller: Cramer GmbH Reimersstr. 36 26789 Leer Produktbezeichnung: Kehrmaschine Fabrikat: Cramer GmbH Seriennummer: siehe Typenschild auf dem Deckblatt... -
Seite 13: Montage Der Kehrbürsten Und Seitenabdeckungen
Montage der Kehrbürsten Gefahren durch hohes Eigengewicht Anlieferung, Verpackung , Montage • Die Maschine darf nicht von Hand angehoben werden. • Lenkbügel montieren und Maschine an den Griffen vom Transporter ziehen. (Siehe unter 3.3 Nr. 10) VORSICHT! • Maschinenteile einzeln aus der Verpackung nehmen. Transportinspektion durchführen Klemmgefahr bei der Montage! •... - Seite 14 1. Übersicht linke Bürste 1. Linke Bürste Linke Bürste 2. Scheibe 3. Kleine Scheibe 4. Gewindestange 5. Scheibe mit Nasen 2. Die Scheibe mit Nasen 1. Scheibe mit Nasen (Nr. 1) und ohne 2. Nut ohne Markierung Markierung genau symmetrisch passend in die 3.
- Seite 15 Montage der Seitenabdeckungen für KM HVR, KM HVR plus, KM HVR plus 120 Übersicht 1. Bürste 100/120 cm 2. Gewindestange 100/120 cm 3. Seitenabdeckung (Gummi) 100/120 cm 4. Benzinkanister Seitenabdeckungen Zu Punkt 3: links und rechts 1. Die Gummi-Seitenabdeckungen wie auf der Zeichnung angegeben montieren über den Löchern der Abdeckungsbleche positionieren 2.
-
Seite 16: Originalbedienungsanleitung Seite 2 Von
Montage der Seitenabdeckungen für KM HVR plus 140 Übersicht 4. Benzinkanister 5. Gewindestange 140 6. Bürste 140 7. Adapterblech 8. Seitenabdeckung (Gummi) 140 cm Seitenabdeckungen Zu Punkt 7: links und rechts 1. Adapterbleche unter den Löchern des Abdeckblechs der Kehrbürsten positionieren montieren 2.
