Asennusohjeet henkilöstö

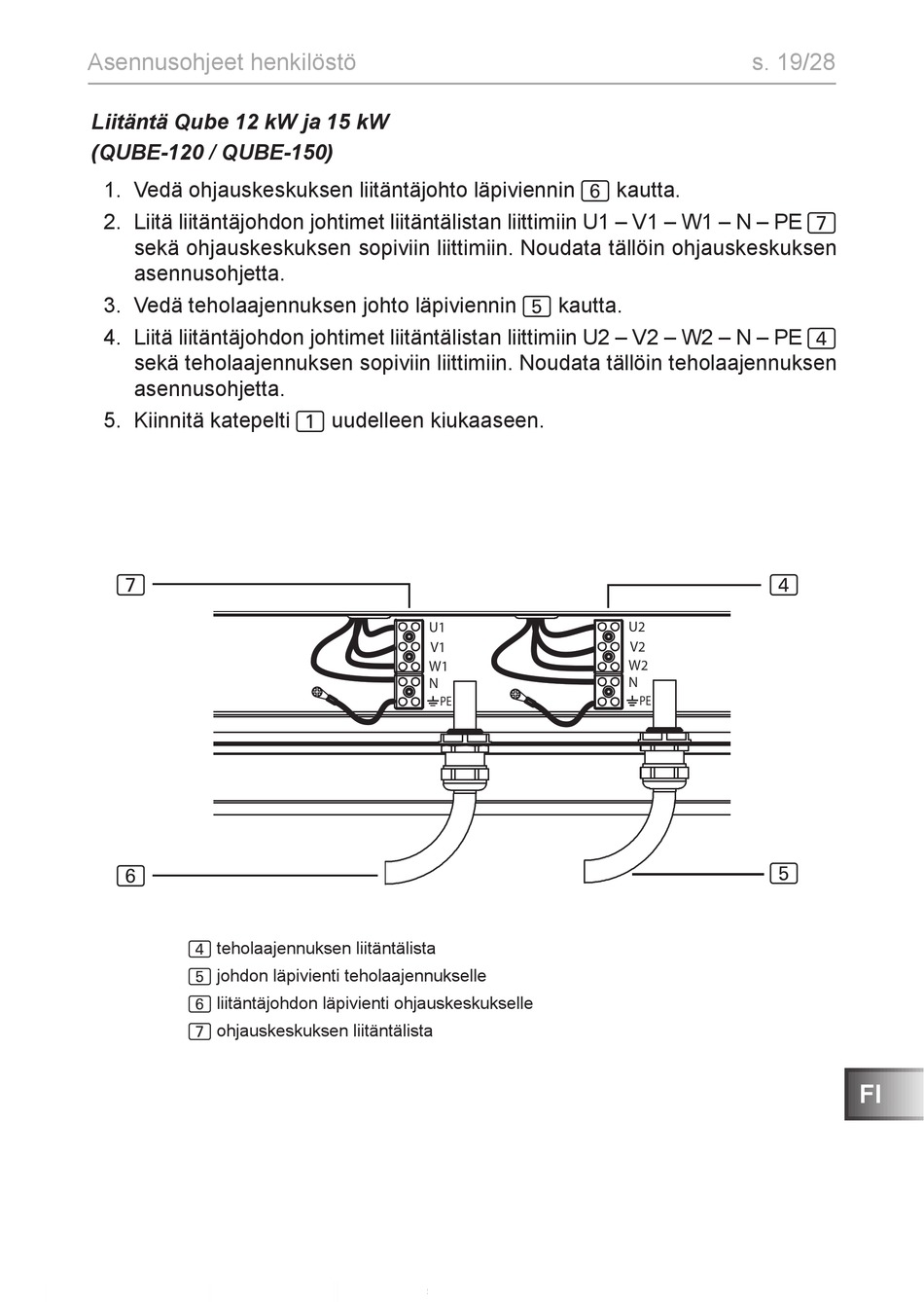

Liitäntä Qube 12 kW ja 15 kW
(QUBE-120 / QUBE-150)
1. Vedä ohjauskeskuksen liitäntäjohto läpiviennin 6 kautta.
2. Liitä liitäntäjohdon johtimet liitäntälistan liittimiin U1 – V1 – W1 – N – PE 7
sekä ohjauskeskuksen sopiviin liittimiin. Noudata tällöin ohjauskeskuksen
asennusohjetta.
3. Vedä teholaajennuksen johto läpiviennin 5 kautta.
4. Liitä liitäntäjohdon johtimet liitäntälistan liittimiin U2 – V2 – W2 – N – PE 4
sekä teholaajennuksen sopiviin liittimiin. Noudata tällöin teholaajennuksen
asennusohjetta.
5. Kiinnitä katepelti 1 uudelleen kiukaaseen.
7
6
4 teholaajennuksen liitäntälista
5 johdon läpivienti teholaajennukselle
6 liitäntäjohdon läpivienti ohjauskeskukselle
7 ohjauskeskuksen liitäntälista
U1
V1
W1
N
PE
