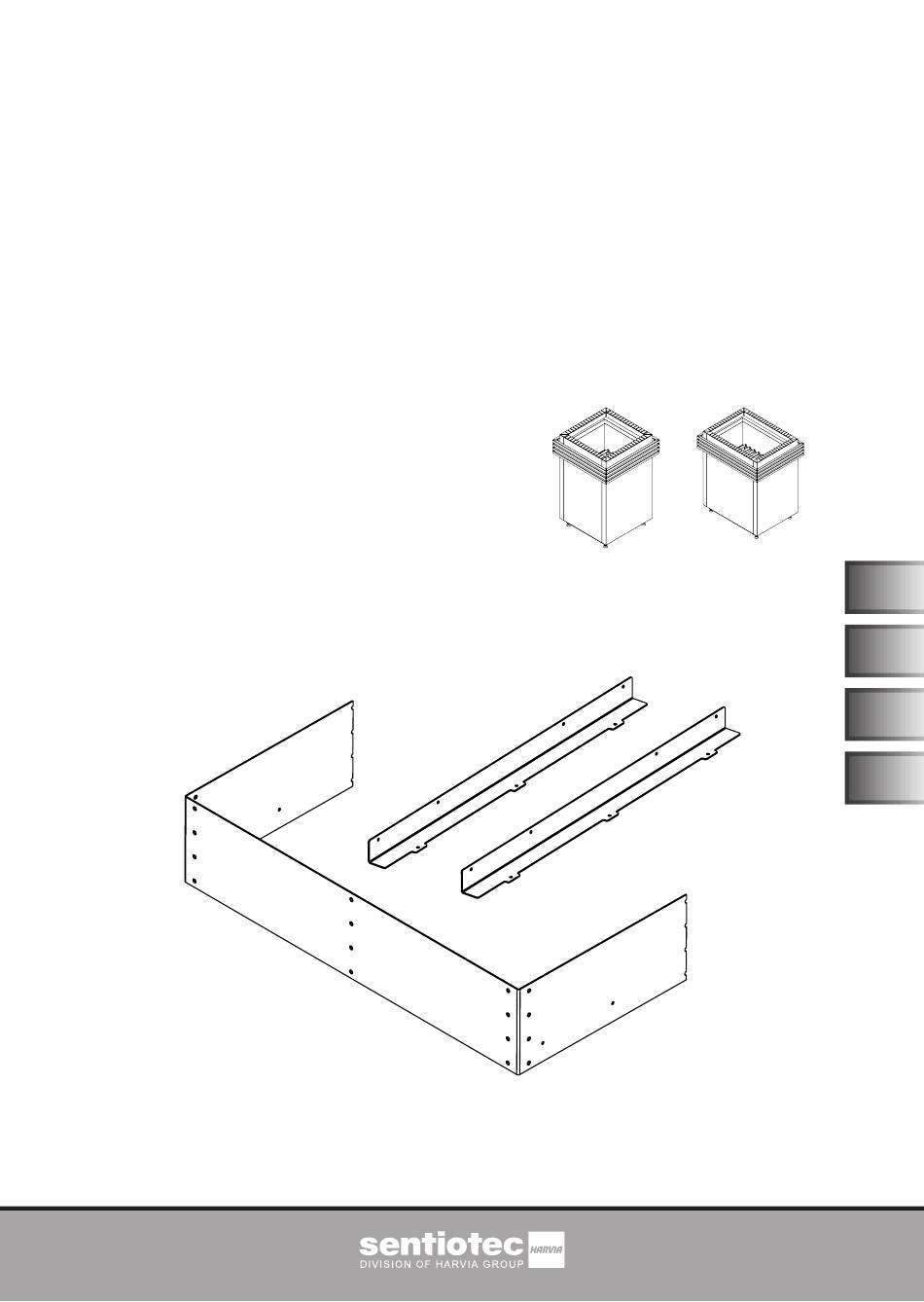

- Seite 1 Qube Ofenreling HALTERUNGSSET QUBE-HSR1 / QUBE-HSR2 MONTAGEANWEISUNG Deutsch Passend für folgende Modelle: QUBE-090 QUBE-105 QUBE-120 QUBE-150 Version 09/17 Ident-Nr. QUBE-HSR-MA...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Allgemeine Sicherheitshinweise 3. Lieferumfang 4. Optionales Zubehör 5. Montage 5.1. Relinghalterung montieren 5.2. Holzteile auf Befestigungswinkel montieren 5.3. Reling montieren 6. Entsorgung 1. Zu dieser Anleitung Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe des Produktes auf. -
Seite 3: Wichtige Hinweise Zu Ihrer Sicherheit
S. 3/8 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch Das Halterungsset QUBE-HSR1 / QUBE-HSR2 ermöglicht die Befestigung einer Holzreling auf dem Saunaofen Qube. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts und zu Verletzungen führen. -
Seite 4: Lieferumfang
Montage- und Gebrauchsanweisung S. 4/8 3. Lieferumfang ● 2 Stk. Befestigungswinkel ● 2 Stk. Relinghalterung ● 8 Stk. Linsenschrauben (M 3 x 6 mm A2) ● 36 Stk. Holzschrauben (13 mm) 4. Optionales Zubehör Holzreling (QUBE-L2, QUBE-N2) 8 Stk. Holzleisten kurz 8 Stk.Holzleisten lang Holzreling (QUBE-L1, QUBE-N1) 16 Stk. -
Seite 5: Montage
Montageanweisung S. 5/8 5. Montage ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Relinghalterung mit einem normalen Schraubendreher. 5.1. Relinghalterung montieren Schritt 1 Lösen Sie die Schrauben A mit einem Schraubendreher. Entfernen Sie den Abdeckrahmen B. -
Seite 6: Holzteile Auf Befestigungswinkel Montieren
Montageanweisung S. 6/8 Schritt 3 Montieren Sie den Abdeckrah- men B wieder. Verwenden Sie die Schrauben A. 5.2. Holzteile auf Befestigungswinkel montieren Verwenden Sie die beiliegenden Holzschrauben. Schritt 4 Legen Sie die beiden Be- festigungswinkel 1 so nebeneinander, dass diese ein Quadrat / Rechteck ergeben. -
Seite 7: Reling Montieren
Montageanweisung S. 7/8 5.3. Reling montieren ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Reling mit einem normalen Schraubendreher. Schritt 5 Montieren Sie die Reling auf den Befestigungswinkel. Schrauben Sie dazu die Reling von vorne zwischen dritter und vierter Holzleiste auf die Befes- tigungswinkel. - Seite 8 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
