Befestigen Sie dann Wand- und Gegenlager. Achten Sie dabei auf die rechtwinklige Ausrichtung der Wickelwelle zur Wand und
ausreichend axiales Spiel des montierten Systems.
ACHTUNG
Bei der Verwendung von Hochschiebesicherungen müssen geschlossene Lagerstellen ein-
gesetzt werden. Der Rohrantrieb drückt den Panzer bei geschlossenem Rollladen nach un-
ten, um ein Untergreifen bzw. Hochschieben zu erschweren. Verwenden Sie nur ausrei-
chend stabile Panzer, beispielsweise aus Aluminium, Stahl oder Holz. Um eine Beschädi-
gung des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe in Führungsschienen
laufen.
Lösen des Steckzapfens
Mitnehmersicherung
Montage des Mitnehmers mit Sicherung an der Abtriebswelle

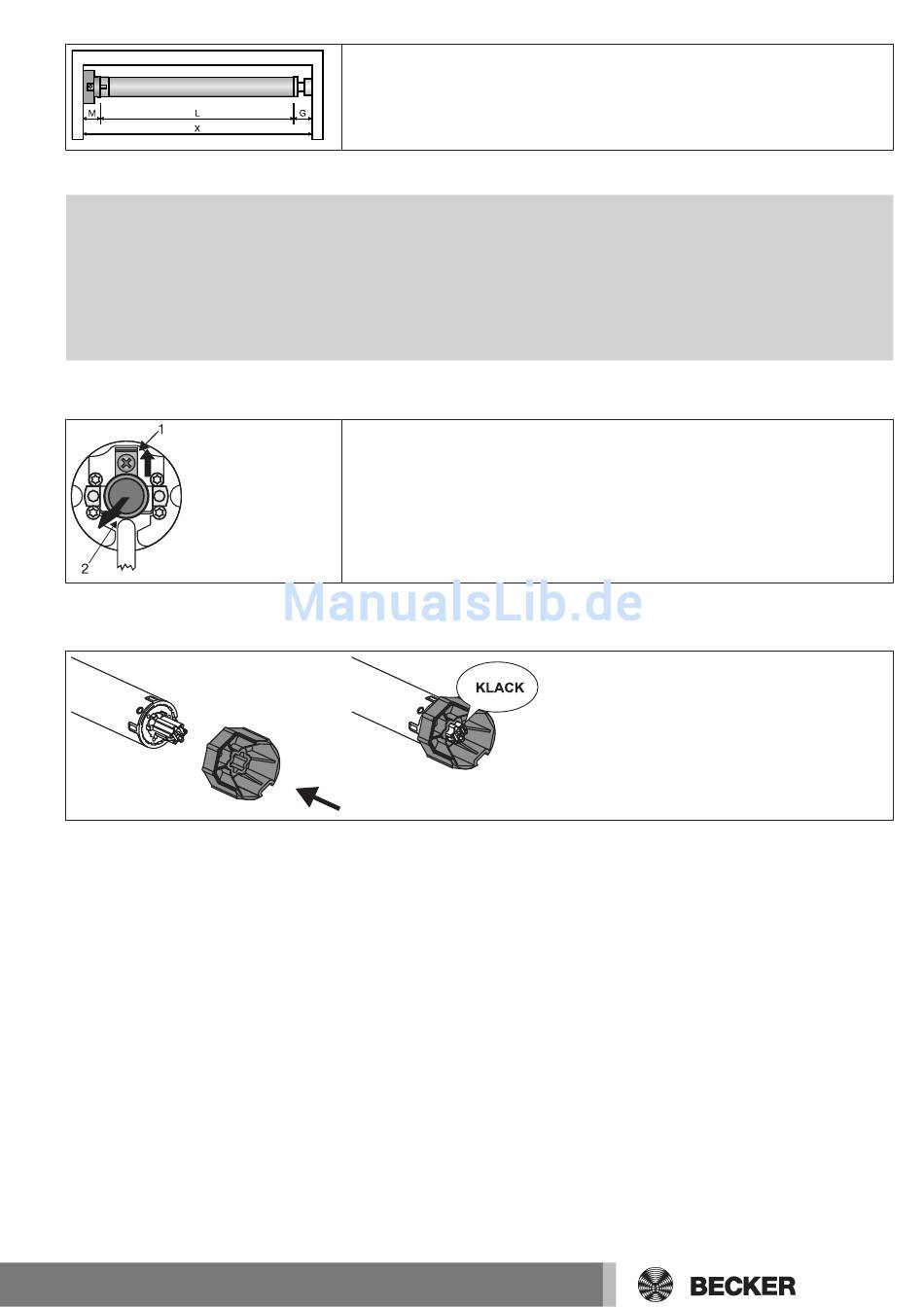

Ermitteln Sie den seitlichen Platzbedarf (M) durch Messen von Antriebskopf und
Wandlager. Das lichte Maß des Kastens (X) abzüglich des seitlichen Platzbedarfes
(M) und Gegenlager (G) ergibt die Länge (L) der Wickelwelle: L=X-M-G.
Je nach Kombination von Antrieb und Wandlager variiert der seitliche Platzbedarf (M).
Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steck-
zapfens (2) das Sicherungsblech (1) nach oben schieben und den Steckzapfen (2)
herausziehen.
