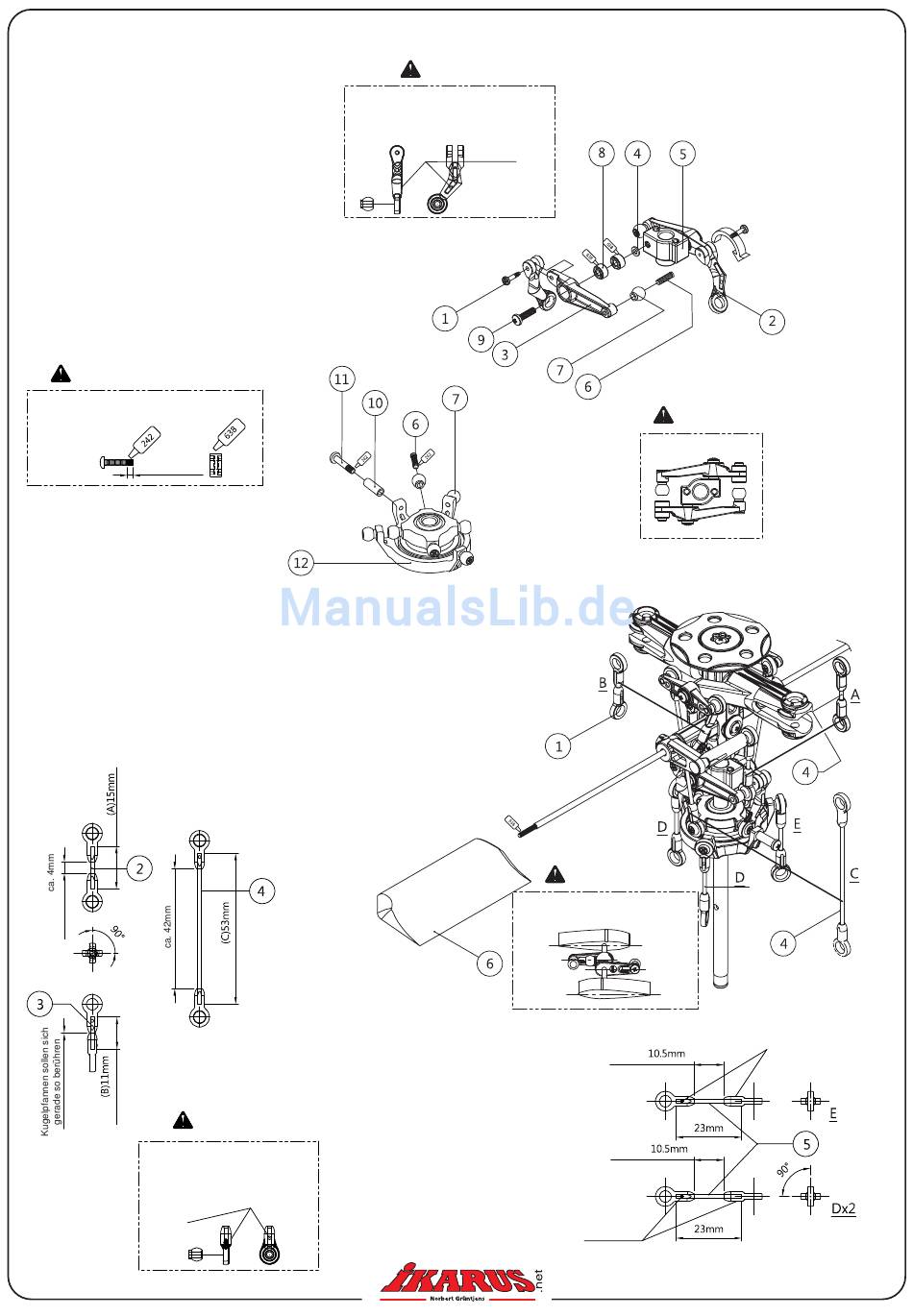

3.Baustufe
Montage des Pitchkompensators
Beutel M-C
01: RTP31406 2 x Schaftschraube (1,4x6mm)
02: R01A011
2 x V-Kugelpfanne
03: R01B005
2 x Pitchkompensatorarm
04: R01A013
2 x Beilagscheibe (Ø2,1x3,5x0,5mm)
05: R01B006
1 x Pitchkompensatormittelteil
06: RO0207
9 x Senkkopfschraube M2x7
07: R01A054
9 x Kugelköpfe
08: MR52ZZ
4 x Kugellager (Ø2xØ5x2,5mm) bereits eingesetzt
09: RP0208
2 x Kreuzschraube M2x8
10: R01A055
1 x Hülse
11: RP00212
1 x Kreuzschraube M2x12
12: R01A069
1 x Taumelscheibe
Achtung
Verwenden Sie Schraubensicherungs-
lack wo „242" angegeben wird.
ca. 2mm
Das Verwenden von Lagerkleber „638" ist
nicht zwingend erforderlich und sollte nur
von versierten Modellbauern verwendet
werden, da hier sehr schnell ein Lager ver-
kleben kann und somit unbrauchbar wird
4.Baustufe
Anlenkungen
Beutel M-D
01: R01A050
18 x Kugelpfannen
02: R01A051A 2 x Anlenkung 15mm
03: R01A051B 2 x Anlenkung 11mm
04: R01A051C 2 x Anlenkung 53mm
05: R01A051D 3 x Anlenkung 23mm
06: R01B080
2 x Paddel
Achtung
Behalten SIe die markierte
Seite außen.
markierte Seite
Achtung
Behalten Sie die markierte
Seite außen.
Markierte Seite
Steuerarme und Paddel müssen
waagrecht zueinander stehen!
markierte Seite
Achtung
Beachten Sie die
Ausrichtung!
Achtung
Ziehen Sie die
Schraube nicht zu
fest an, die
V-Kugelpfannen
müssen sich noch
frei bewegen können!
markierte Seite
