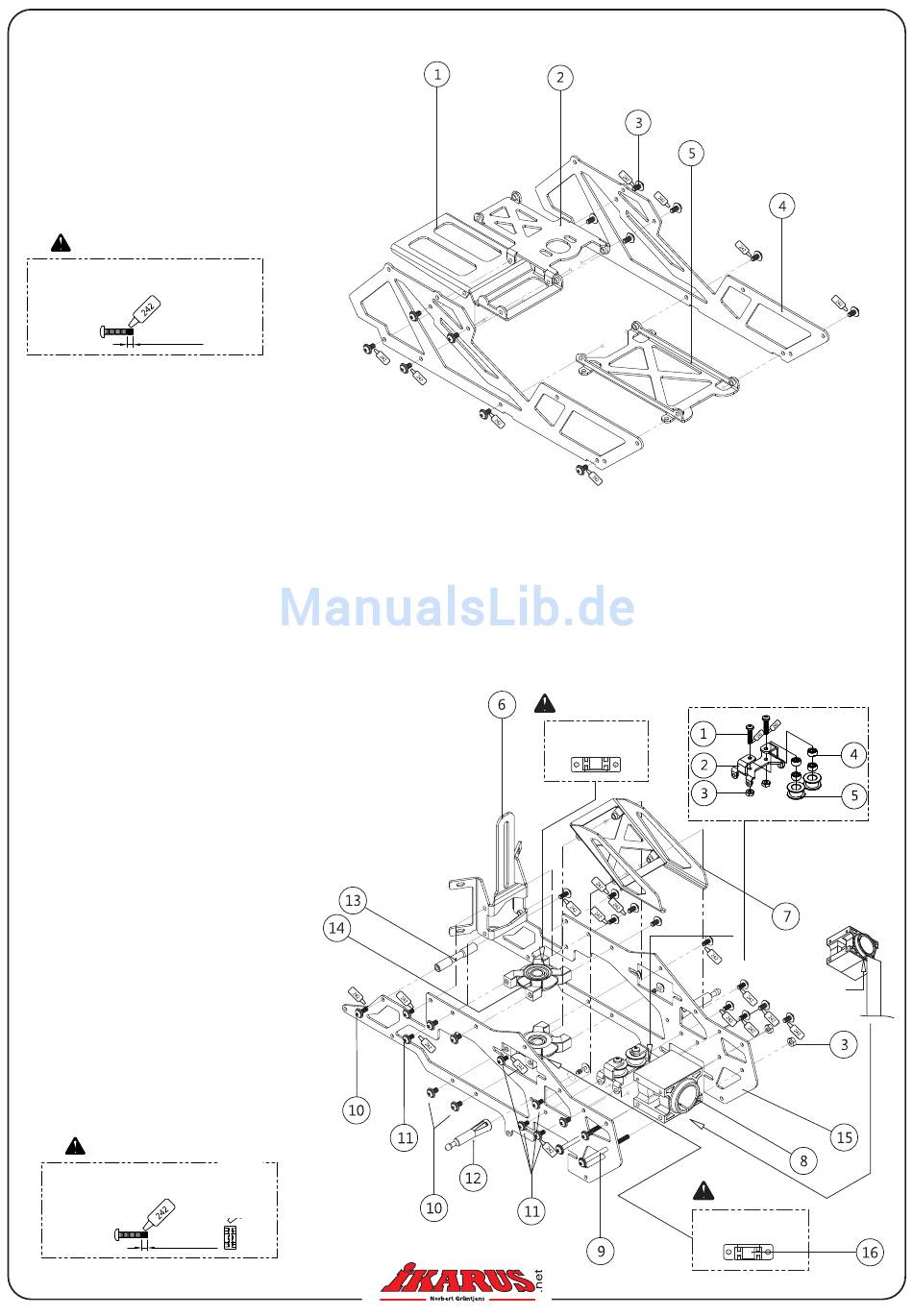

7.Baustufe
Chassismontage unten
Beutel F-A
01: R01A017
1 x Akkuhalter
02: R01A019
1 x Motorplatte
03: RPW0204 12 x Scheibenschraube M2x12
04: R01C015
2 x Seitenteile
05: R01A018
1 x Untere Platte
Achtung
Verwenden Sie Schraubensicherungslack
wo „242" angegeben wird.
ca. 2mm
8.Baustufe
Chassismontage oben
Beutel F-B
01: RP0210
2 x Kreuzschrauben M2x10
02: R01A063
1 x Rollenträger
03: RM2
4 x M2 Muttern
04: MR52ZZ
4 x Kugellager bereits eingesetzt
05: R01A059
2 x Riemenandrückrolle Alu
06: R01A027
1 x Servoträger
07: R01A064
1 x Kreiselträger Rahmen
08: R01B042
2 x Heckrohrhalter
09: RPW0231 2 x Scheibenschraube M2x31
10: RPW0205 16 x Scheibenschraube M2x5
11: RPW0204 12 x Scheibenschraube M2x4
12: R01B041
2 x Haubenhalter
13: R01A057
1 x Distanzbuchse mittel
14: R01B020
2 x Lagerbock
15: R01C014
2 x Oberer Rahmen
16: R685ZZ
2 x Kugellager bereits eingesetzt
Achtung
Die 4mm und 5mm Schrauben (Nr.10 und 11)
sind leicht zu verwechseln!
2 fl ache Rahmenteile werden mit den 4mm
Schrauben verbunden.
Rahmenteile mit anderen Bauteilen werden
mit den 5mm Schrauben verbunden.
Achtung
Verwenden Sie Schraubensicherungs-
lack wo „242" angegeben wird.
ca. 2mm
Achtung
Lagerseite
OBEN
Achtung
Lagerseite
UNTEN
Bitte mit
Hobbymesser
öffnen
