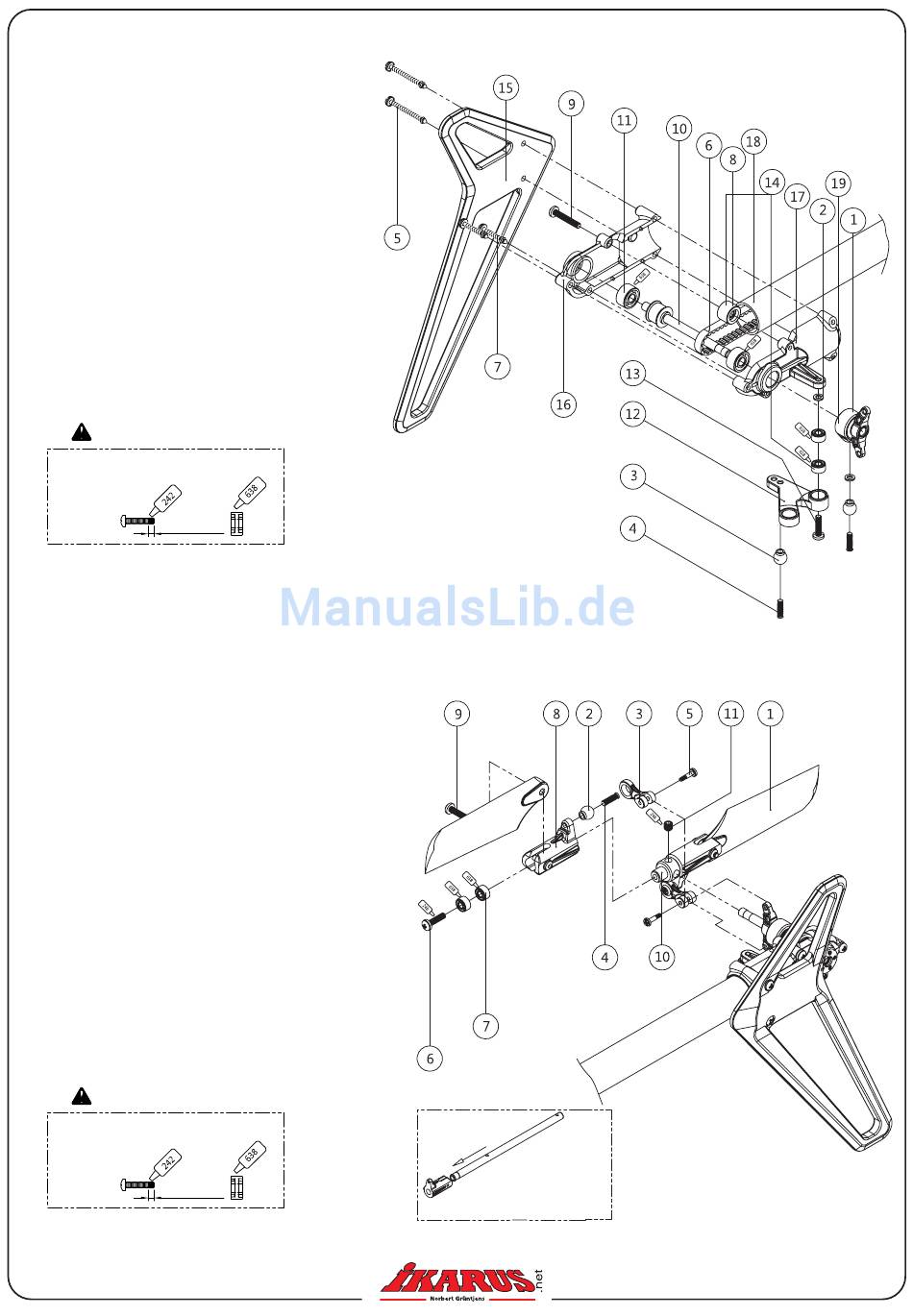

5.Baustufe
Montage des Heckrotors
Beutel T-A
01: R01B045
1 x Heckrotorsteuerhülse
02: R01A013
2 x Beilagscheiben (Ø2,1x3,5x0,5mm)
03: R01A054
2 x Gelenkkugel
04: RO0207
2 x Senkkopfschraube M2x7
05: RTP10215 2 x Selbstschneidende Schrauben M2x15
06: R453MXL 1 x Zahnriemen
07: RTP10212 2 x Selbstschneidende Schrauben M2x12
08: R01A061
1 x Riemenführung
09: RP00212
1 x Kreuzschraube M2x12
10: R01A033
1 x Heckrotorwelle
11: R693ZZ
2 x Kugellager (Ø3xØ8x4mm) bereits eingesetzt
12: R01B037
1 x Hecksteuerhebel
13: RP0208
1 x Kreuzschraube M2x8
14: MR52ZZ
3 x Kugellager (Ø2xØ5x2,5mm) bereits eingesetzt
15: R01C066
1 x Seitenleitwerk
16: R01B060
1 x Heckrotorgehäuse L
17: R01B061
1 x Heckrotorgehäuse R
18: R01D043
1 x Heckrohr Aluminium schwarz
19: RMR74
2 x Kugellager bereits eingesetzt
Achtung
Verwenden Sie Schraubensicherungs-
lack wo „242" angegeben wird.
ca. 2mm
Das Verwenden von Lagerkleber „638" ist
nicht zwingend erforderlich und sollte nur
von versierten Modellbauern verwendet
werden, da hier sehr schnell ein Lager ver-
kleben kann und somit unbrauchbar wird
6.Baustufe
Endmontage des Heckrotors
Beutel T-B
01: R01B081
2 x Heckrotorblätter
02: R01A054
2 x Gelenkkugel
03: R01A049
2 x Kugelpfanne Pitch
04: RO0207
2 x Senkkopfschraube M2x7
05: RTP31406 2 x Schaftschraube 1,4x6mm
06: RP0208
2 x Kreuzschraube M2x8
07: MR52ZZ
4 x Kugellager (Ø2xØ5x2,5mm)
08: R01B044
2 x Heckrotor Blatthalter
09: RP0210
2 x Kreuzschraube M2x10
10: R01A032
1 x Heckrotornabe
11: RF0303
1 x Madenschraube M3x3
Achtung
Verwenden Sie Schraubensicherungslack
wo „242" angegeben wird.
ca. 2mm
Das Verwenden von Lagerkleber „638" ist
nicht zwingend erforderlich und sollte nur
von versierten Modellbauern verwendet
werden, da hier sehr schnell ein Lager ver-
kleben kann und somit unbrauchbar wird
Schieben Sie die Kugellager
mithilfe der Hauptrotorwelle in
die Blatthalter
