Betriebsanleitung
Sicherheits-Sensor
9.2 Anschlussbeispiele
Die abgebildeten Applikationsbeispiele sind Vorschläge, die den Anwender nicht davon entbinden, die Schaltung sorgfältig im Hinblick auf ihre
jeweilige Eignung im individuellen Einzelfall zu überprüfen.

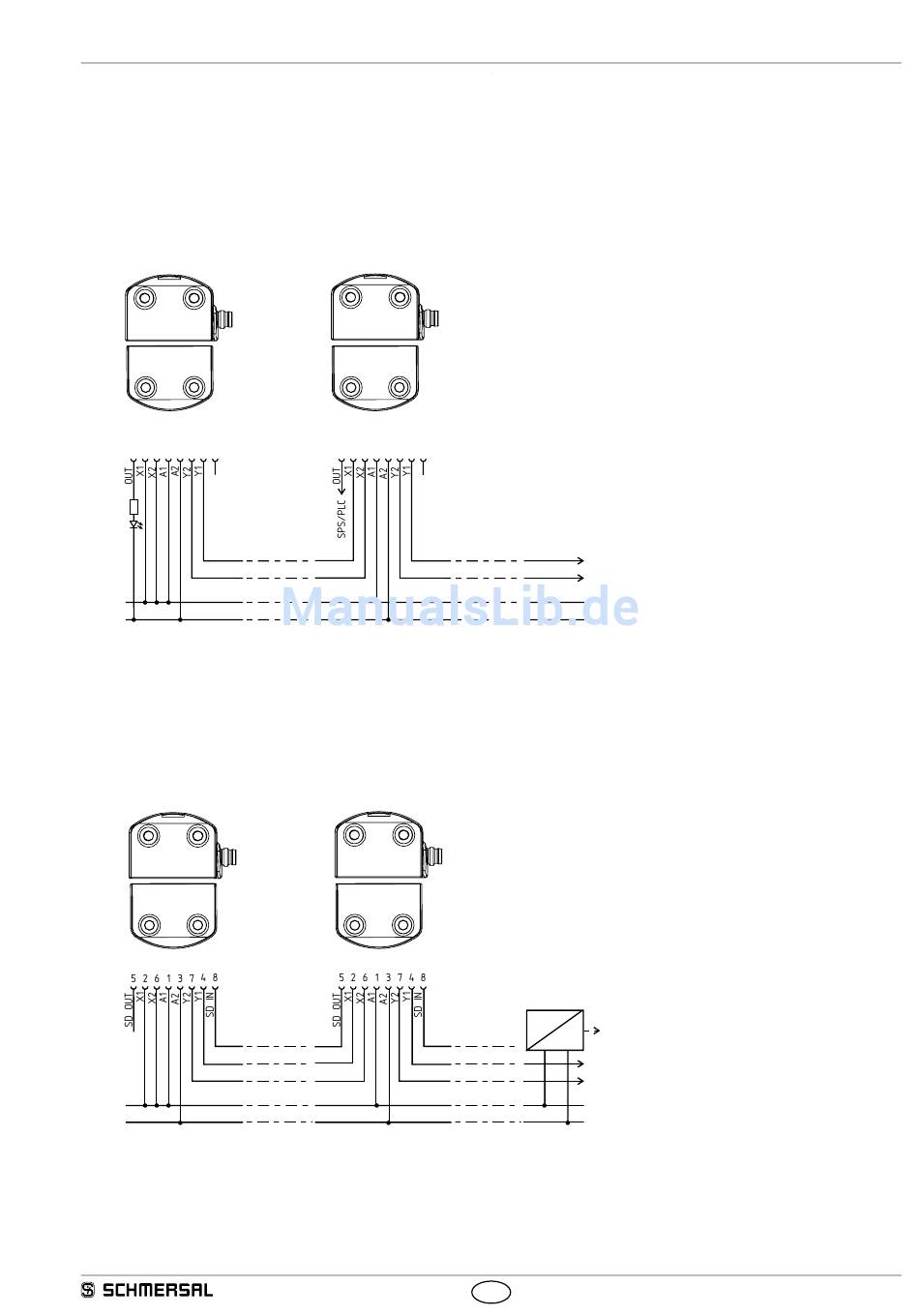

Anschlussbeispiel 1:
Reihenschaltung RSS260 mit konventionellem Diagnoseausgang
Die Spannung wird am letzten Sicherheits-Sensor der Kette (von der Auswertung aus gesehen) in die beiden Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheits-Sensors werden auf die Auswertung geführt. Der Diagnoseausgang kann z.B. an eine SPS ange-
schlossen werden.
5 6
2
1
3
7
4
8
Y1
Y2
24 VDC
GND
Y1 und Y2 = Sicherheitsausgänge → zweikanalige Auswertung
Anschlussbeispiel 2:
Reihenschaltung RSS260 mit serieller Diagnosefunktion
Die Spannung wird am letzten Sicherheits-Sensor der Kette (von der Auswertung aus gesehen) in die beiden Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheits-Sensors werden auf die Auswertung geführt. Das serielle Diagnose-Gateway wird mit dem seriellen
Diagnoseeingang des ersten Sicherheits-Sensors verbunden.
SD IN
Y1
Y2
24 VDC
GND
Y1 und Y2 = Sicherheitsausgänge → zweikanalige Auswertung
SD-IN → Gateway → Feldbus
5 6
2
1
3
7
4
8
Y1
X1
X2
Y2
SD OUT
SD IN
X1
Y1
X2
Y2
DE
RSS260
11
