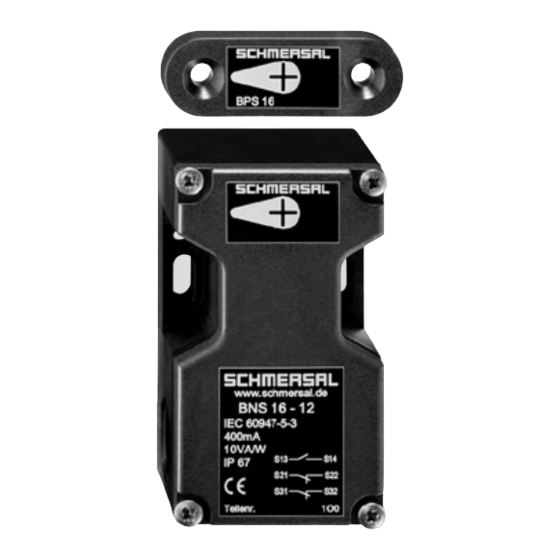

schmersal BNS 16 AS Betriebsanleitung

Betriebsanleitung
Sicherheits-Sensor
Betriebsanleitung . . . . . . . . . . . . . . .Seiten 1 bis 6
DE
Original
Inhalt
1 Zu diesem Dokument
1.1 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.2 Zielgruppe: autorisiertes Fachpersonal . . . . . . . . . . . . . . . . . . . . . .1
1.3 Verwendete Symbolik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.5 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.6 Warnung vor Fehlgebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.7 Haftungsausschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Produktbeschreibung
2.1 Typschlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.2 Sonderausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.3 Bestimmung und Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.4 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.5 Sicherheitsbetrachtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3 Montage
3.1 Allgemeine Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3.2 Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3.3 Axialer Versatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3.4 Justage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4 Elektrischer Anschluss
4.1 Allgemeine Hinweise zum elektrischen Anschluss . . . . . . . . . . . . .3
5 Konfiguration
5.1 Programmierung der Slave-Adresse . . . . . . . . . . . . . . . . . . . . . . . .4
5.2 Konfiguration des Sicherheitsmonitors . . . . . . . . . . . . . . . . . . . . . .4
6 Diagnose
6.1 LED-Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
7 Inbetriebnahme und Wartung
7.1 Funktionsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
7.2 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
8 Demontage und Entsorgung
8.1 Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
8.2 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
9 EU-Konformitätserklärung
1. Zu diesem Dokument
1.1 Funktion
Die vorliegende Betriebsanleitung liefert die erforderlichen Informatio-
nen für die Montage, die Inbetriebnahme, den sicheren Betrieb sowie
die Demontage des Sicherheitsschaltgerätes. Die Betriebsanleitung ist
stets in einem leserlichen Zustand und zugänglich aufzubewahren.
1.2 Zielgruppe: autorisiertes Fachpersonal
Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisiertes
Fachpersonal durchgeführt werden.
Installieren und nehmen Sie das Gerät nur dann in Betrieb, wenn Sie
die Betriebsanleitung gelesen und verstanden haben und Sie mit den
geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische
Einbindung sind an eine qualifizierte Kenntnis der einschlägigen Ge-
setze und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
1.3 Verwendete Symbolik
Information, Tipp, Hinweis:
Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.
Vorsicht: Bei Nichtbeachten dieses Warnhinweises können
Störungen oder Fehlfunktionen die Folge sein.
Warnung: Bei Nichtbeachten dieses Warnhinweises kann ein
Personenschaden und/oder ein Schaden an der Maschine
die Folge sein.
1.4 Bestimmungsgemäßer Gebrauch
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu
übernehmen. Es liegt im Verantwortungsbereich des Herstellers einer
Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen.
Das Sicherheitsschaltgerät darf ausschließlich entsprechend der
folgenden Ausführungen oder für durch den Hersteller zugelassene
Anwendungen eingesetzt werden. Detaillierte Angaben zum Einsatzbe-
reich finden Sie im Kapitel „Produktbeschreibung".
1.5 Allgemeine Sicherheitshinweise
Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische
Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu
beachten.
Weitere technische Informationen entnehmen Sie bitte den
Schmersal Katalogen bzw. dem Online-Katalog im Internet
unter www.schmersal.net.
Alle Angaben ohne Gewähr. Änderungen, die dem technischen
Fortschritt dienen, vorbehalten.
Restrisiken sind bei Beachtung der Hinweise zur Sicherheit sowie
der Anweisungen bezüglich Montage, Inbetriebnahme, Betrieb und
Wartung nicht bekannt.
DE
BNS 16 AS
1
