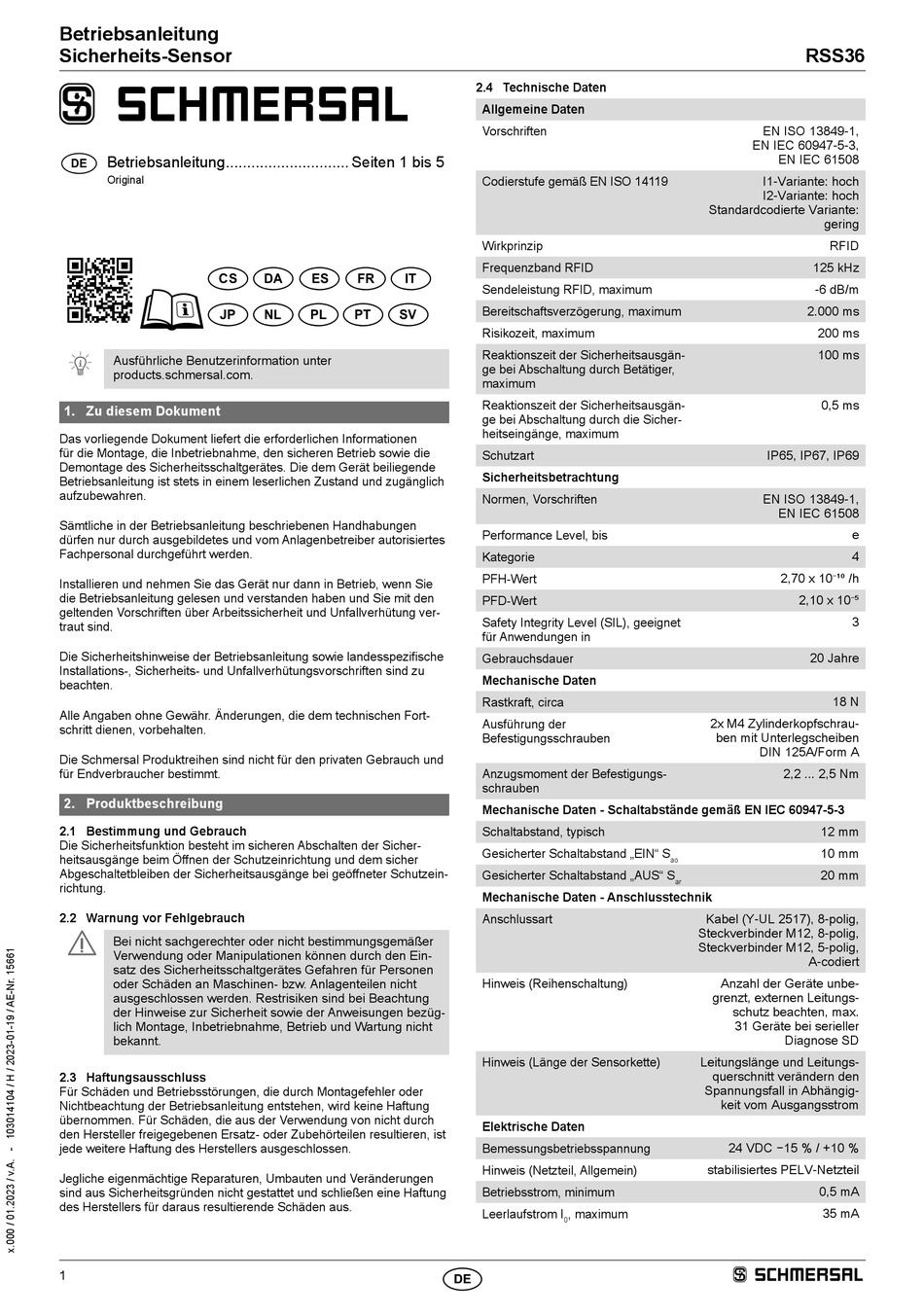

schmersal RSS36 Betriebsanleitung

Betriebsanleitung

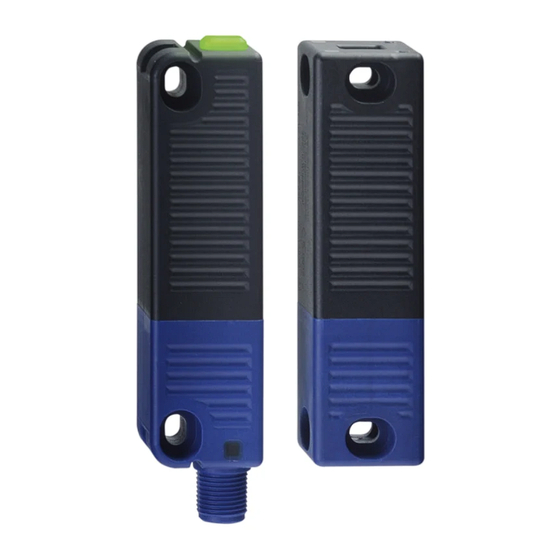

Sicherheits-Sensor
ö
Betriebsanleitung ............................. Seiten 1 bis 5
Original
ßä$€.
:,;!?
F
Ausführliche Benutzerinformation unter
products.schmersal.com.
1. Zu diesem Dokument
Das vorliegende Dokument liefert die erforderlichen Informationen
für die Montage, die Inbetriebnahme, den sicheren Betrieb sowie die
Demontage des Sicherheitsschaltgerätes. Die dem Gerät beiliegende
Betriebsanleitung ist stets in einem leserlichen Zustand und zugänglich
aufzubewahren.
Sämtliche in der Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisiertes
Fachpersonal durchgeführt werden.
Installieren und nehmen Sie das Gerät nur dann in Betrieb, wenn Sie
die Betriebsanleitung gelesen und verstanden haben und Sie mit den
geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung ver-
traut sind.
Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische
Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu
beachten.
Alle Angaben ohne Gewähr. Änderungen, die dem technischen Fort-
schritt dienen, vorbehalten.
Die Schmersal Produktreihen sind nicht für den privaten Gebrauch und
für Endverbraucher bestimmt.
2. Produktbeschreibung
2.1 Bestimmung und Gebrauch
Die Sicherheitsfunktion besteht im sicheren Abschalten der Sicher-
heitsausgänge beim Öffnen der Schutzeinrichtung und dem sicher
Abgeschaltetbleiben der Sicherheitsausgänge bei geöffneter Schutzein-
richtung.
2.2 Warnung vor Fehlgebrauch
2
Bei nicht sachgerechter oder nicht bestimmungsgemäßer
Verwendung oder Manipulationen können durch den Ein-
satz des Sicherheitsschaltgerätes Gefahren für Personen
oder Schäden an Maschinen- bzw. Anlagenteilen nicht
ausgeschlossen werden. Restrisiken sind bei Beachtung
der Hinweise zur Sicherheit sowie der Anweisungen bezüg-
lich Montage, Inbetriebnahme, Betrieb und Wartung nicht
bekannt.
2.3 Haftungsausschluss
Für Schäden und Betriebsstörungen, die durch Montagefehler oder
Nichtbeachtung der Betriebsanleitung entstehen, wird keine Haftung
übernommen. Für Schäden, die aus der Verwendung von nicht durch
den Hersteller freigegebenen Ersatz- oder Zubehörteilen resultieren, ist
jede weitere Haftung des Herstellers ausgeschlossen.
Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen
sind aus Sicherheitsgründen nicht gestattet und schließen eine Haftung
des Herstellers für daraus resultierende Schäden aus.
1
2.4 Technische Daten
Allgemeine Daten
Vorschriften
Codierstufe gemäß EN ISO 14119
Wirkprinzip
Frequenzband RFID
Sendeleistung RFID, maximum
Bereitschaftsverzögerung, maximum
Risikozeit, maximum
Reaktionszeit der Sicherheitsausgän-
ge bei Abschaltung durch Betätiger,
maximum
Reaktionszeit der Sicherheitsausgän-
ge bei Abschaltung durch die Sicher-
heitseingänge, maximum
Schutzart
Sicherheitsbetrachtung
Normen, Vorschriften
Performance Level, bis
Kategorie
PFH-Wert
PFD-Wert
Safety Integrity Level (SIL), geeignet
für Anwendungen in
Gebrauchsdauer
Mechanische Daten
Rastkraft, circa
Ausführung der
Befestigungsschrauben
Anzugsmoment der Befestigungs-
schrauben
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand, typisch
Gesicherter Schaltabstand „EIN" S
Gesicherter Schaltabstand „AUS" S
Mechanische Daten - Anschlusstechnik
Anschlussart
Hinweis (Reihenschaltung)
Hinweis (Länge der Sensorkette)
Elektrische Daten
Bemessungsbetriebsspannung
Hinweis (Netzteil, Allgemein)
Betriebsstrom, minimum
Leerlaufstrom I , maximum
0
RSS36
EN ISO 13849-1,
EN IEC 60947-5-3,
EN IEC 61508
I1-Variante: hoch
I2-Variante: hoch
Standardcodierte Variante:
gering
RFID
125 kHz
-6 dB/m
2.000 ms
200 ms
100 ms
0,5 ms
IP65, IP67, IP69
EN ISO 13849-1,
EN IEC 61508
2,70 x 10⁻¹⁰ /h
2,10 x 10⁻⁵
20 Jahre
18 N
2x M4 Zylinderkopfschrau-
ben mit Unterlegscheiben
DIN 125A/Form A
2,2 ... 2,5 Nm
12 mm
10 mm
ao
20 mm
ar
Kabel (Y-UL 2517), 8-polig,
Steckverbinder M12, 8-polig,
Steckverbinder M12, 5-polig,
A-codiert
Anzahl der Geräte unbe-
grenzt, externen Leitungs-
schutz beachten, max.
31 Geräte bei serieller
Diagnose SD
Leitungslänge und Leitungs-
querschnitt verändern den
Spannungsfall in Abhängig-
keit vom Ausgangsstrom
24 VDC −15 % / +10 %
stabilisiertes PELV-Netzteil
0,5 mA
35 mA
e
4
3
