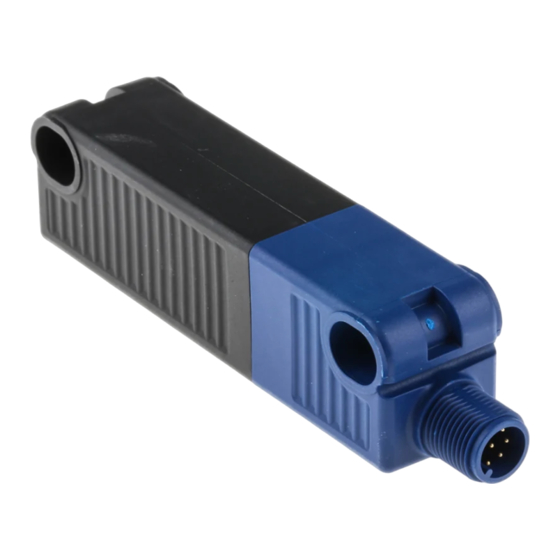

Betriebsanleitung
Sicherheits-Sensor
Betriebsanleitung � � � � � � � � � � � � � �Seiten 1 bis 10
DE
Original
Inhalt
1
Zu diesem Dokument
1�1 Funktion � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �1
1�2 Zielgruppe: autorisiertes Fachpersonal � � � � � � � � � � � � � � � � � � � � � �1
1�3 Verwendete Symbolik � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �1
1�4 Bestimmungsgemäßer Gebrauch � � � � � � � � � � � � � � � � � � � � � � � � � �1
1�5 Allgemeine Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � �1
1�6 Warnung vor Fehlgebrauch � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �2
1�7 Haftungsausschluss� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �2
2
2�1 Typschlüssel � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �2
2�2 Sonderausführungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �2
2�3 Umfassende Qualitätssicherung gemäß 2006/42/EG � � � � � � � � � � � 2
2�4 Bestimmung und Gebrauch � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �2
2�5 Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �3
2�6 Sicherheitsbetrachtung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �3
3
3�1 Allgemeine Montagehinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � �3
3�2 Abmessungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �4
3�3 Schaltabstand � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �4
3�4 Justage � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5
4
4�1 Allgemeine Hinweise zum elektrischen Anschluss � � � � � � � � � � � � �5
4�2 Serielle Diagnose -SD � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5
5
5�1 Arbeitsweise der Sicherheitsausgänge � � � � � � � � � � � � � � � � � � � � � �5
5�2 Codierung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �6
6
6�1 Arbeitsweise der Diagnose-LED´s � � � � � � � � � � � � � � � � � � � � � � � � � �6
6�2 Arbeitsweise des konventionellen Diagnoseausgangs � � � � � � � � � � 6
6�3 Sicherheits-Sensoren mit serieller Diagnosefunktion � � � � � � � � � � �7
7
Inbetriebnahme und Wartung
7�1 Funktionsprüfung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
7�2 Wartung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
8
Demontage und Entsorgung
8�1 Demontage � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
8�2 Entsorgung� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
9
9�1 Anschlussbelegung und Zubehör Steckverbinder � � � � � � � � � � � � � �8
9�2 Anschlussbeispiele � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �9
10 EU-Konformitätserklärung
1. Zu diesem Dokument
1.1 Funktion
Die vorliegende Betriebsanleitung liefert die erforderlichen Informatio-
nen für die Montage, die Inbetriebnahme, den sicheren Betrieb sowie
die Demontage des Sicherheitsschaltgerätes� Die Betriebsanleitung ist
stets in einem leserlichen Zustand und zugänglich aufzubewahren�
1.2 Zielgruppe: autorisiertes Fachpersonal
Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisiertes
Fachpersonal durchgeführt werden�
Installieren und nehmen Sie das Gerät nur dann in Betrieb, wenn Sie
die Betriebsanleitung gelesen und verstanden haben und Sie mit den
geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind�
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische
Einbindung sind an eine qualifizierte Kenntnis der einschlägigen Ge-
setze und normativen Anforderungen durch den Maschinenhersteller
geknüpft�
1.3 Verwendete Symbolik
Information, Tipp, Hinweis:
Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen�
Vorsicht: Bei Nichtbeachten dieses Warnhinweises können
Störungen oder Fehlfunktionen die Folge sein�
Warnung: Bei Nichtbeachten dieses Warnhinweises kann ein
Personenschaden und/oder ein Schaden an der Maschine
die Folge sein�
1.4 Bestimmungsgemäßer Gebrauch
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu
übernehmen� Es liegt im Verantwortungsbereich des Herstellers einer
Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen�
Das Sicherheitsschaltgerät darf ausschließlich entsprechend der
folgenden Ausführungen oder für durch den Hersteller zugelassene
Anwendungen eingesetzt werden� Detaillierte Angaben zum Einsatzbe-
reich finden Sie im Kapitel „Produktbeschreibung"�
1.5 Allgemeine Sicherheitshinweise
Die Sicherheitshinweise der Betriebsanleitung, gekennzeichnet durch
oben stehendes Symbol für Vorsicht bzw� Warnung, sowie landesspezi-
fische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind
zu beachten�
Weitere technische Informationen entnehmen Sie bitte den
Schmersal Katalogen bzw� dem Online-Katalog im Internet
unter www�schmersal�net�
DE
RSS 36
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schmersal RSS 36

  • Seite 1: Inhaltsverzeichnis

    Weitere technische Informationen entnehmen Sie bitte den 6�2 Arbeitsweise des konventionellen Diagnoseausgangs � � � � � � � � � � 6 Schmersal Katalogen bzw� dem Online-Katalog im Internet 6�3 Sicherheits-Sensoren mit serieller Diagnosefunktion � � � � � � � � � � �7...
  • Seite 2: 1�6 Warnung Vor Fehlgebrauch

    Geräte ist lediglich durch den externen Leitungsschutz gemäß den Diese Betriebsanleitung ist gültig für folgende Typen: technischen Daten und die Leitungsverluste begrenzt� Eine Reihen- schaltung von RSS 36 … SD mit serieller Diagnosefunktion ist bis zu RSS 36 mit 8-poligem Stecker ➀...
  • Seite 3: 2�6 Sicherheitsbetrachtung

    Betriebsanleitung Sicherheits-Sensor RSS 36 Schaltabstände nach IEC 60947-5-3: 3. Montage Typischer Schaltabstand s 12 mm Gesicherter Schaltabstand s 10 mm 3.1 Allgemeine Montagehinweise Gesicherter Ausschaltabstand s 20 mm Hysterese: < 2,0 mm Bitte beachten Sie die Hinweise der Normen ISO 12100, Wiederholgenauigkeit R: <...
  • Seite 4: Abmessungen Alle Maße In Mm

    Betriebsanleitung Sicherheits-Sensor RSS 36 3.2 Abmessungen Die Seitenfläche erlaubt einen max� Höhenversatz (X) von Sensor und Alle Maße in mm� Betätiger um ± 8 mm (z�B� Montagetoleranz oder durch Absacken der Schutztür)� Der Querversatz (Y) beträgt max� ± 18 mm�...
  • Seite 5: 3�4 Justage

    Öffnen der zugehörigen Schutztür und erneutes Schließen quittiert� Die Sicherheitsausgänge schalten ein und geben die Anlage erneut frei� Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal Katalogen bzw� dem Bei Geräten mit serieller Diagnose kann die Fehlerquittierung durch Online-Katalog im Internet unter www�schmersal�net�...
  • Seite 6: Diagnosefunktionen

    Betriebsanleitung Sicherheits-Sensor RSS 36 6. Diagnosefunktionen 6.2 Arbeitsweise des konventionellen Diagnoseausgangs Ergänzend signalisiert ein Diagnoseausgang den Betriebszustand 6.1 Arbeitsweise der Diagnose-LED´s (siehe Tabelle 1)� Seine Signale können in einer nachgeschalteten Der Sicherheits-Sensor signalisiert seinen Betriebszustand, aber auch Steuerung genutzt werden�...
  • Seite 7: Sicherheits-Sensoren Mit Serieller Diagnosefunktion (Nur 8-Polige Ausführung)

    Weise mit einer SPS ausgewertet werden� nicht erkannt werden kann� Die notwendige Software zur Einbindung der SD-Gateways steht im Internet unter www�schmersal�net zur Verfügung� Fehlerwarnung Es ist ein Fehler aufgetreten, der nach Ablauf von 30 Minuten zu einem Die Antwort- und Diagnosedaten werden für jeden Sicherheits-Sensor...
  • Seite 8: Funktionsprüfung

    Betriebsanleitung Sicherheits-Sensor RSS 36 7. Inbetriebnahme und Wartung 8. Demontage und Entsorgung 7.1 Funktionsprüfung 8.1 Demontage Das Sicherheitsschaltgerät ist hinsichtlich seiner Sicherheitsfunktion zu Das Sicherheitsschaltgerät ist nur in spannungslosem Zustand zu testen� Hierbei ist vorab Folgendes zu gewährleisten: demontieren� 1� fester Sitz von Sicherheits-Sensor und Betätiger�...
  • Seite 9: 9�2 Anschlussbeispiele

    Eignung im individuellen Einzelfall zu überprüfen� Anschlussbeispiel 1: Reihenschaltung RSS 36 mit konventionellem Diagnoseausgang Die Spannung wird am letzten Sicherheits-Sensor der Kette (von der Auswertung aus gesehen) in die beiden Sicherheitseingänge eingespeist� Die Sicherheitsausgänge des ersten Sicherheits-Sensors werden auf die Auswertung geführt� Der Diagnoseausgang kann z�B� an eine SPS ange- schlossen werden�...
  • Seite 10: Eu-Konformitätserklärung

    Philip Schmersal Geschäftsführer Die aktuell gültige Konformitätserklärung steht im Internet unter www�schmersal�net zum Download zur Verfügung� K. A. Schmersal GmbH & Co. KG Möddinghofe 30, D - 42279 Wuppertal Postfach 24 02 63, D - 42232 Wuppertal Telefon +49 - (0)2 02 - 64 74 - 0...
