MEHRFACHANZEIGE
H MONITORE
Hiermit lässt sich die Anzahl horizontaler Monitore auswählen.
V MONITORE
Hiermit lässt sich die Anzahl vertikaler Monitore auswählen.
MONITOR NUMMER
Diese Funktion dient zum Erweitern des Bilds über mehrere Bildschirme hinweg sowie für INDIVIDUELLE EINST.
Erweitern des Bilds über mehrere Bildschirme hinweg:
Informationen zum Festlegen der Monitornummer jedes Monitors fi nden Sie unter „Beispiel für Installation und

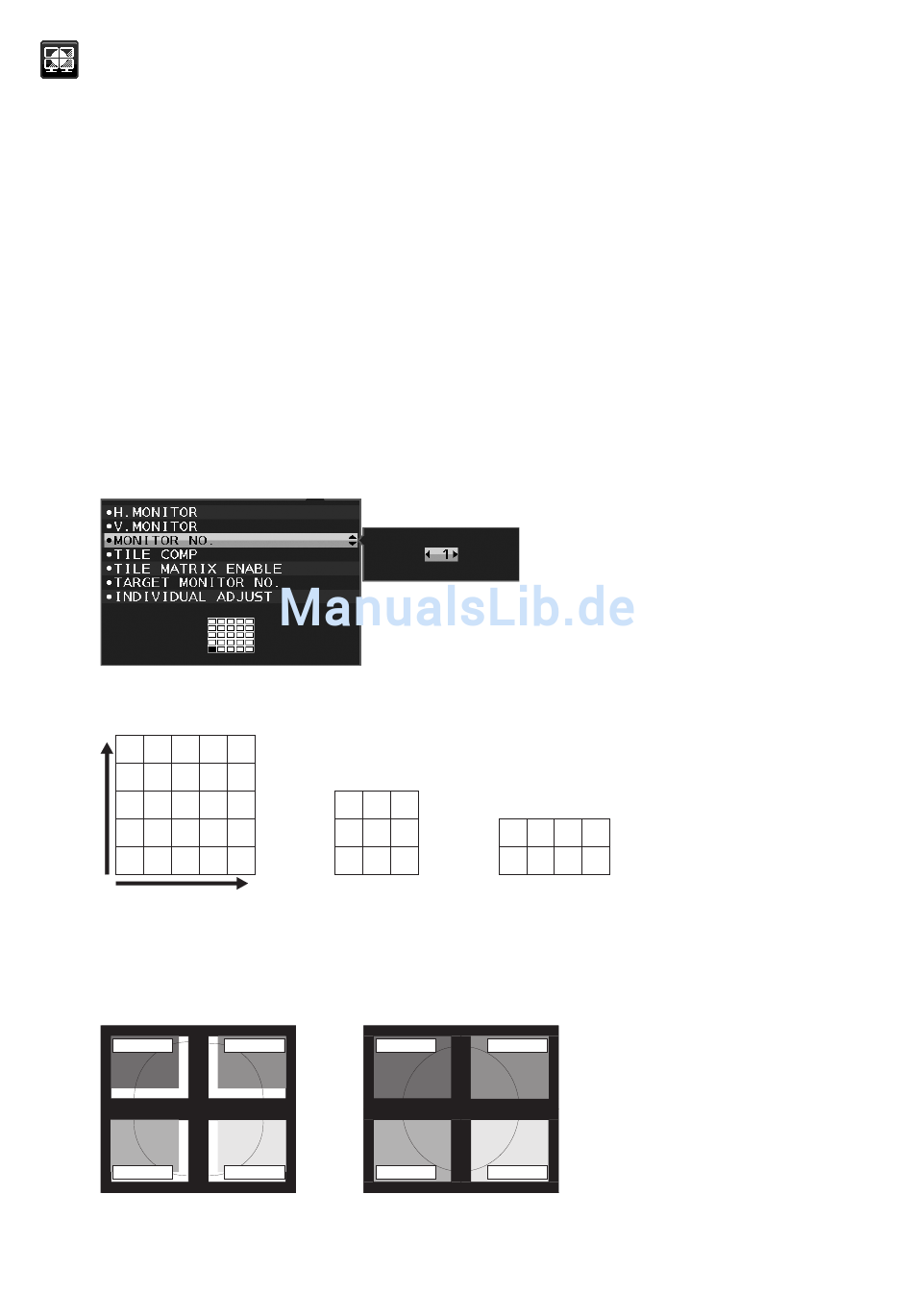

Monitornummern". Wenn H MONITORE und V MONITORE festgelegt sind, wird unter dem OSD-Menü eine Abbildung
der Installationsanordnung angezeigt. Wenn Sie eine Monitornummer für einen Monitor festlegen, installieren Sie den
Monitor an der Stelle, an der er in der Abbildung der Installationsanordnung in Schwarz angezeigt wird.
Steuern eines nachgeordneten Monitors über den Hauptmonitor mit INDIVIDUELLE EINST.:
Diese Funktion dient zum Steuern eines nachgeordneten Monitors über den Hauptmonitor. Dies ist nützlich, wenn sich
der nachgeordnete Monitor an einer schwer erreichbaren Stelle befi ndet.
Legen Sie für jeden Monitor eine Monitornummer fest. Wenn Sie für jeden Monitor eine eigene Monitornummer
festlegen, können Sie diesen spezifi schen Monitor steuern. Wenn Sie für eine Gruppe von Monitoren dieselbe
Monitornummer festlegen, können Sie diese Gruppe gleichzeitig steuern.
HINWEIS: Der Hauptmonitor darf nur über ControlSync OUT angeschlossen werden. Verbinden Sie kein Kabel mit
ControlSync IN am Hauptmonitor. Weitere Informationen zum Hauptmonitor und zu nachgeordneten
Monitoren fi nden Sie unter „ControlSync" (Seite 10).
Legen Sie den Hauptmonitor als 1 und anschließend die anderen (nachgeordneten) Monitore in der nachfolgend
genannten Reihenfolge fest.
Beispiel für Installation und Monitornummern:
21 22 23 24 25
16 17 18 19 20
11 12 13 14 15
6 7 8 9 10
1 2 3 4 5
H MONITORE 5
V MONITORE 5
TILE COMP
Wird in Kombination mit TILE-MATRIX verwendet, um die Breite der Frontblende zu kompensieren und somit das Bild
präzise darzustellen.
TILE COMP mit 4 Monitoren (schwarzer Bereich zeigt die Monitorrahmen):
Monitore 1 Monitore 2
Monitore 3 Monitore 4
TILE COMP AUS
7 8 9
4 5 6
1 2 3
H MONITORE 3 H MONITORE 4
V MONITORE 3 V MONITORE 2
Monitore 1 Monitore 2
Monitore 3 Monitore 4
TILE COMP EIN
Deutsch-20
5 6 7 8
1 2 3 4
