Verwenden der ControlSync-Funktion bei einer Mehrfachanzeige-Konfi guration
Zur Steuerung eines nachgeordneten Monitors über den Hauptmonitor werden die Bedienelemente des Hauptmonitors verwendet.
Installieren Sie den Hauptmonitor an einer gut zugänglichen Stelle.
Installieren der Geräte in einer Mehrfachanzeige-Konfi guration
Beim Betrieb der Monitore in einer Mehrfachanzeige-Konfi guration über einen längeren Zeitraum können sich die Monitore
aufgrund der Temperaturänderungen leicht ausdehnen. Daher wird empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.

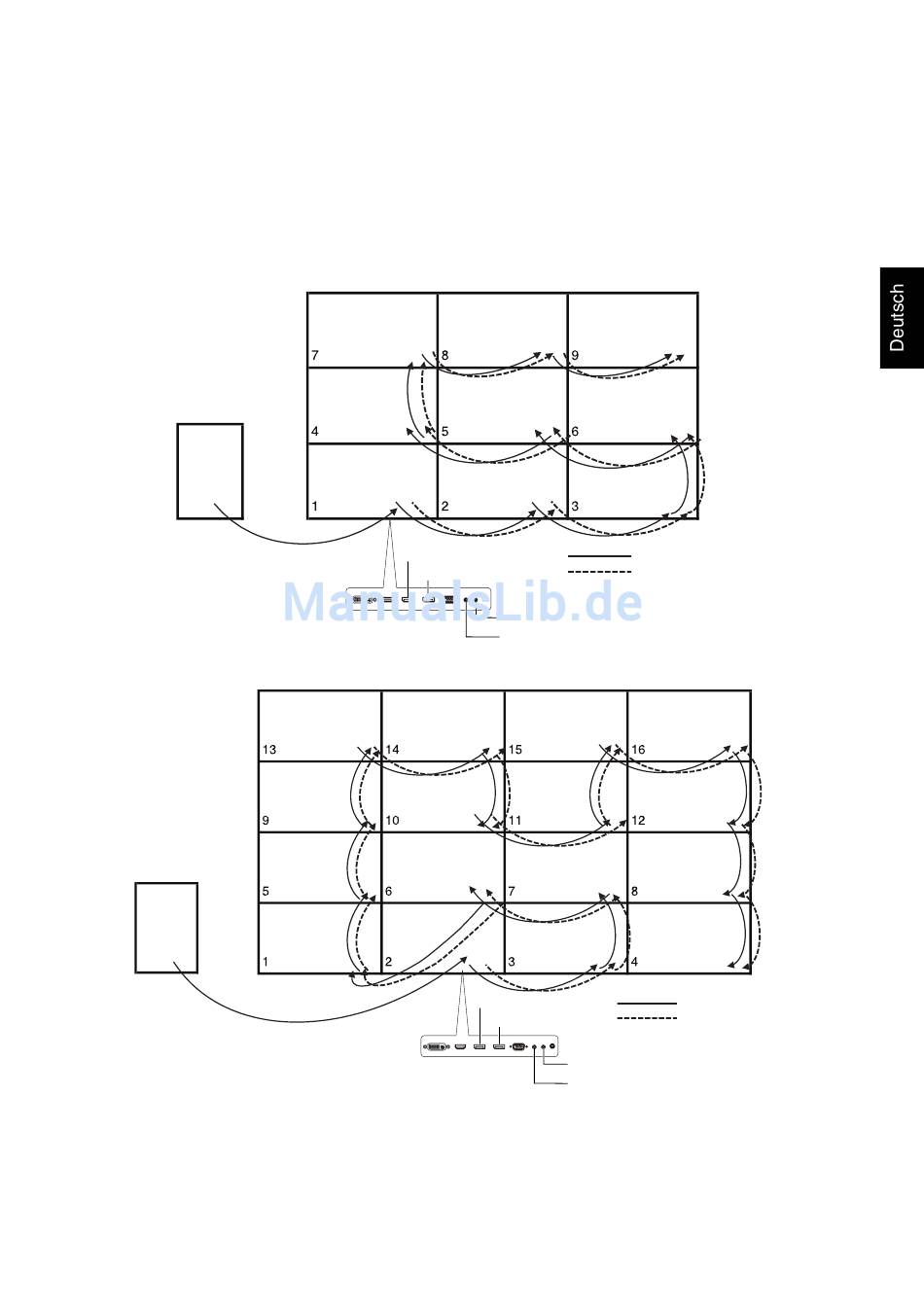

[Beispiel für Kabelverbindungen]
H MONITORE 3
V MONITORE 3
Computer
H MONITORE 4
V MONITORE 4 einschließlich MST-Anzeige mit H MONITORE 2 und V MONITORE 2.
Computer
Wenn die Monitore mit ControlSync-Kabeln angeschlossen werden, müssen Sie sicherstellen, dass der an den Computer angeschlossene
Computer der Hauptmonitor ist.
Wenn Sie einen der Monitore in einer Mehrfachanzeige-Konfi guration ausschalten, wird die Anzeige auf den Monitoren, die diesem Monitor
nachgeordnet sind, ebenfalls ausgeschaltet.
Um die Anzeige auf diesen Monitoren wieder einzuschalten, schalten Sie den ausgeschalteten Monitor wieder ein.
Wenn Sie DP AUSGANG MULTISTREAM bei einer Mehrfachanzeige-Konfi guration auf MST festlegen, wird ein einzelnes Bild über maximal
4 Monitoren hinweg (gezählt ab dem Monitor, der an den Computer angeschlossen ist) angezeigt.
Wenn Sie festlegen, dass ein Bild auf einer Mehrfachanzeige-Konfi guration angezeigt wird, setzen Sie die Monitornummern mit Hilfe der
Einstellung MONITOR NUMMER. (siehe Seite 20). Die Monitornummern müssen nicht gemäß der Verkabelungsreihenfolge geändert werden.
Hauptmonitor
DisplayPort IN
DisplayPort OUT
ControlSync OUT
ControlSync IN
MST
Hauptmonitor
MST MST
DisplayPort IN
DisplayPort OUT
Deutsch-31
DisplayPort-Kabel
ControlSync-Kabel
MST
MST
DisplayPort-Kabel
ControlSync-Kabel
ControlSync OUT
ControlSync IN
