Luftstrom auf den Oberkörper
Luftstrom in den Fußraum
Luftstrom auf die Scheiben und in den Fußraum
Umluftbetrieb ein-/ausschalten
Kühlanlage ein-/ausschalten
Informationen zur Kühlanlage
Nach dem Drücken der Taste leuchtet die Kontrollleuchte in der Taste auf,
auch wenn nicht alle Bedingungen für die Kühlanlage erfüllt sind. Die Kühlan-
lage wird eingeschaltet, sobald folgende Bedingungen erfüllt sind
Wenn bei eingeschaltetem Gebläse der Luftverteilungsregler in die Position
gedreht wird, dann wird die Kühlanlage eingeschaltet. Die Kühlanlage wird
wieder ausgeschaltet, indem der Luftverteilungsregler außerhalb der Position
gedreht wird.
Wenn bei eingeschaltetem Gebläse der Luftverteilungsregler außerhalb der
Position gedreht wird, dann wird beim Einschalten des Umluftbetriebs die
Kühlanlage eingeschaltet.
Hinweis
Um einen ausreichenden Wärmekomfort zu gewährleisten, kann es während
des Betriebs der manuellen Klimaanlage unter Umständen zu einer Erhöhung
der Motorleerlaufdrehzahl kommen.

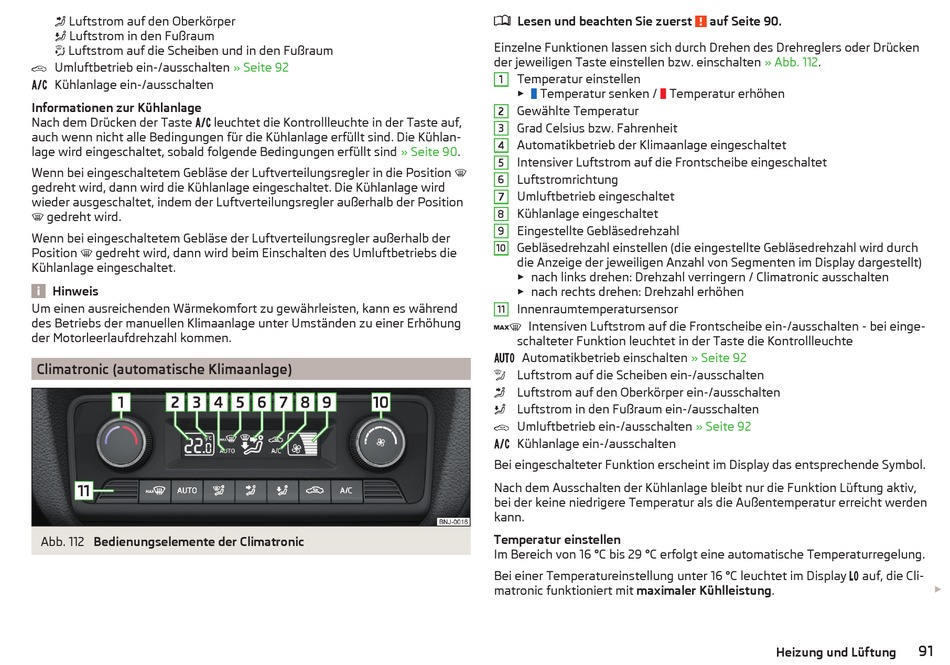

Climatronic (automatische Klimaanlage)
Abb. 112 Bedienungselemente der Climatronic
» Seite 92
» Seite
Lesen und beachten Sie zuerst
Einzelne Funktionen lassen sich durch Drehen des Drehreglers oder Drücken
der jeweiligen Taste einstellen bzw. einschalten
Temperatur einstellen
1
▶
Temperatur senken /
Gewählte Temperatur
2
Grad Celsius bzw. Fahrenheit
3
Automatikbetrieb der Klimaanlage eingeschaltet
4
90.
Intensiver Luftstrom auf die Frontscheibe eingeschaltet
5
Luftstromrichtung
6
Umluftbetrieb eingeschaltet
7
Kühlanlage eingeschaltet
8
Eingestellte Gebläsedrehzahl
9
Gebläsedrehzahl einstellen (die eingestellte Gebläsedrehzahl wird durch
10
die Anzeige der jeweiligen Anzahl von Segmenten im Display dargestellt)
▶
nach links drehen: Drehzahl verringern / Climatronic ausschalten
▶
nach rechts drehen: Drehzahl erhöhen
Innenraumtemperatursensor
11
Intensiven Luftstrom auf die Frontscheibe ein-/ausschalten - bei einge-
schalteter Funktion leuchtet in der Taste die Kontrollleuchte
Automatikbetrieb einschalten
Luftstrom auf die Scheiben ein-/ausschalten
Luftstrom auf den Oberkörper ein-/ausschalten
Luftstrom in den Fußraum ein-/ausschalten
Umluftbetrieb ein-/ausschalten
Kühlanlage ein-/ausschalten
Bei eingeschalteter Funktion erscheint im Display das entsprechende Symbol.
Nach dem Ausschalten der Kühlanlage bleibt nur die Funktion Lüftung aktiv,
bei der keine niedrigere Temperatur als die Außentemperatur erreicht werden
kann.
Temperatur einstellen
Im Bereich von 16 °C bis 29 °C erfolgt eine automatische Temperaturregelung.
Bei einer Temperatureinstellung unter 16 °C leuchtet im Display auf, die Cli-
matronic funktioniert mit maximaler Kühlleistung.
auf Seite 90.
» Abb.
112.
Temperatur erhöhen
» Seite 92
» Seite 92
Heizung und Lüftung
91
