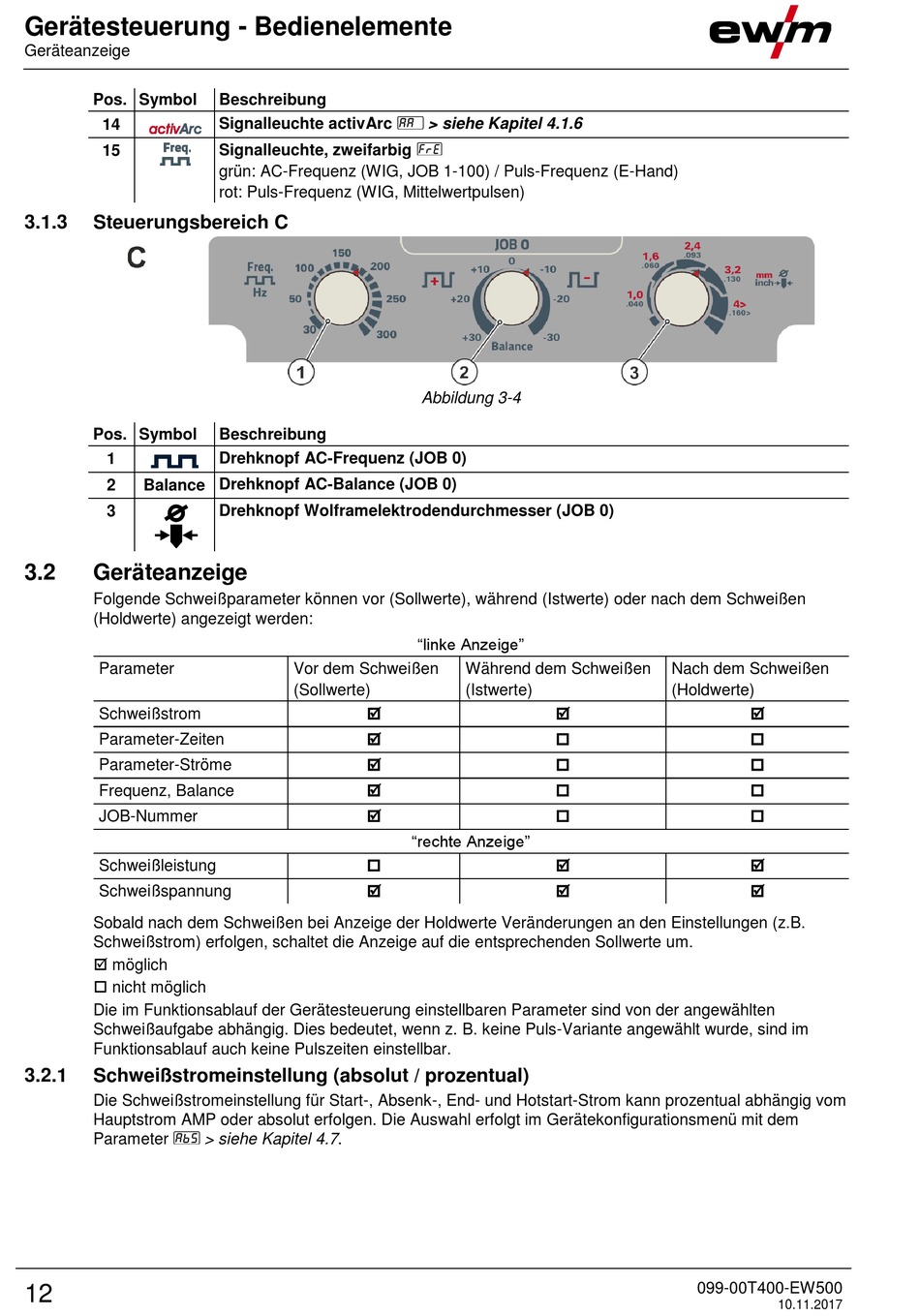

Gerätesteuerung - Bedienelemente
Geräteanzeige
Pos. Symbol
14
15
3.1.3
Steuerungsbereich C
Pos. Symbol
1
Balance Drehknopf AC-Balance (JOB 0)
2
3
3.2
Geräteanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Frequenz, Balance
JOB-Nummer
Schweißleistung
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
möglich
nicht möglich
Die im Funktionsablauf der Gerätesteuerung einstellbaren Parameter sind von der angewählten
Schweißaufgabe abhängig. Dies bedeutet, wenn z. B. keine Puls-Variante angewählt wurde, sind im
Funktionsablauf auch keine Pulszeiten einstellbar.
3.2.1
Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung für Start-, Absenk-, End- und Hotstart-Strom kann prozentual abhängig vom
Hauptstrom AMP oder absolut erfolgen. Die Auswahl erfolgt im Gerätekonfigurationsmenü mit dem
Parameter
12
Beschreibung
0
Signalleuchte activArc
Signalleuchte, zweifarbig
grün: AC-Frequenz (WIG, JOB 1-100) / Puls-Frequenz (E-Hand)
rot: Puls-Frequenz (WIG, Mittelwertpulsen)
Beschreibung
0
Drehknopf AC-Frequenz (JOB 0)
Drehknopf Wolframelektrodendurchmesser (JOB 0)
Vor dem Schweißen
(Sollwerte)
> siehe Kapitel 4.7.
> siehe Kapitel 4.1.6
Abbildung 3-4
"linke Anzeige"
Während dem Schweißen
(Istwerte)
"rechte Anzeige"
Nach dem Schweißen
(Holdwerte)
