35(3$5$=,21,#$**,817,9( 35(3$5$=,21,#$**,817,9(
35(3$5$=,21,#$**,817,9( 35(3$5$=,21,#$**,817,9(

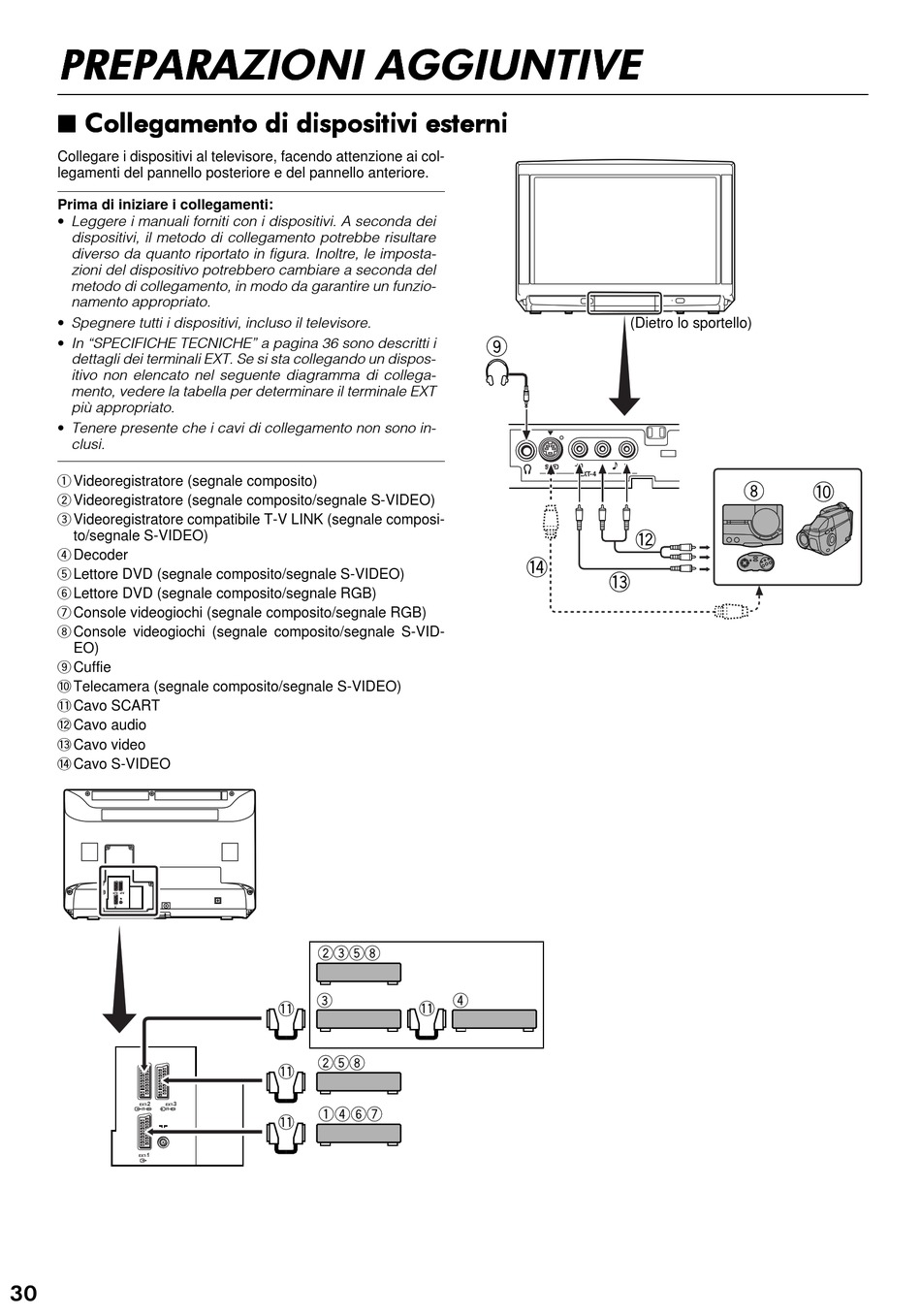

&ROOHJDPHQWR#GL#GLVSRVLWLYL#HVWHUQL &ROOHJDPHQWR#GL#GLVSRVLWLYL#HVWHUQL &ROOHJDPHQWR#GL#GLVSRVLWLYL#HVWHUQL &ROOHJDPHQWR#GL#GLVSRVLWLYL#HVWHUQL
Collegare i dispositivi al televisore, facendo attenzione ai col-
legamenti del pannello posteriore e del pannello anteriore.
Prima di iniziare i collegamenti:
• Leggere i manuali forniti con i dispositivi. A seconda dei
dispositivi, il metodo di collegamento potrebbe risultare
diverso da quanto riportato in figura. Inoltre, le imposta-
zioni del dispositivo potrebbero cambiare a seconda del
metodo di collegamento, in modo da garantire un funzio-
namento appropriato.
• Spegnere tutti i dispositivi, incluso il televisore.
• In "SPECIFICHE TECNICHE" a pagina 36 sono descritti i
dettagli dei terminali EXT. Se si sta collegando un dispos-
itivo non elencato nel seguente diagramma di collega-
mento, vedere la tabella per determinare il terminale EXT
più appropriato.
• Tenere presente che i cavi di collegamento non sono in-
clusi.
1 Videoregistratore (segnale composito)
2 Videoregistratore (segnale composito/segnale S-VIDEO)
3 Videoregistratore compatibile T-V LINK (segnale composi-
to/segnale S-VIDEO)
4 Decoder
5 Lettore DVD (segnale composito/segnale S-VIDEO)
6 Lettore DVD (segnale composito/segnale RGB)
7 Console videogiochi (segnale composito/segnale RGB)
8 Console videogiochi (segnale composito/segnale S-VID-
EO)
9 Cuffie
0 Telecamera (segnale composito/segnale S-VIDEO)
- Cavo SCART
= Cavo audio
~ Cavo video
! Cavo S-VIDEO
EXT- 2 EXT- 3
S S
EXT- 1
2 3
EXT- EXT-
S S
1
EXT-
63
(Dietro lo sportello)
