HINWEIS
Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstellsets und schalten Sie
die Netzspannung ein.
Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie
zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause.
schwarz
braun
blau
grün-gelb

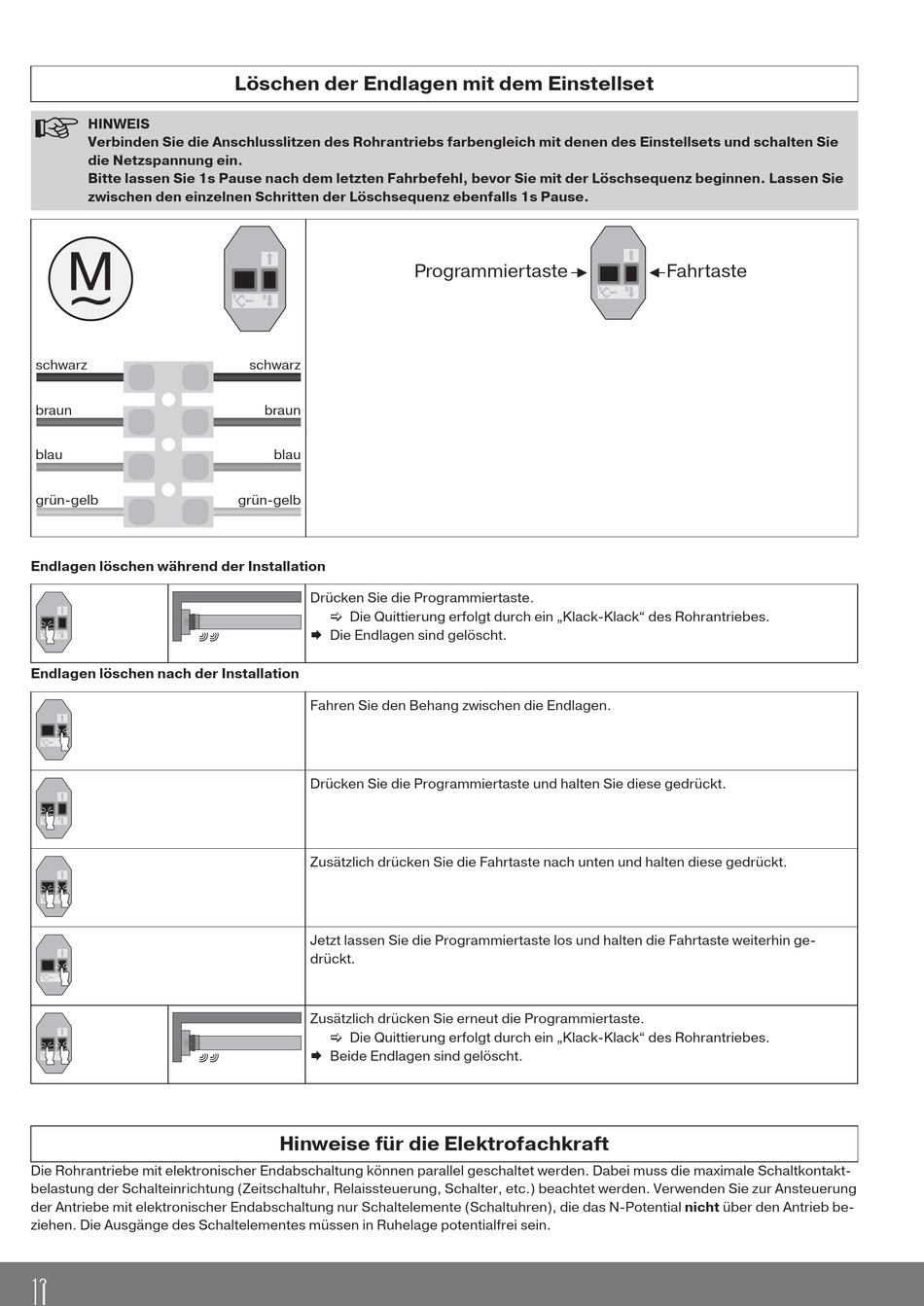

Endlagen löschen während der Installation
Endlagen löschen nach der Installation
Die Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schaltkontakt‐
belastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung
der Antriebe mit elektronischer Endabschaltung nur Schaltelemente (Schaltuhren), die das N-Potential nicht über den Antrieb be‐
ziehen. Die Ausgänge des Schaltelementes müssen in Ruhelage potentialfrei sein.
12
Löschen der Endlagen mit dem Einstellset
schwarz
braun
blau
grün-gelb
Drücken Sie die Programmiertaste.
[ Die Quittierung erfolgt durch ein „Klack-Klack" des Rohrantriebes.
Æ Die Endlagen sind gelöscht.
Fahren Sie den Behang zwischen die Endlagen.
Drücken Sie die Programmiertaste und halten Sie diese gedrückt.
Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt.
Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge‐
drückt.
Zusätzlich drücken Sie erneut die Programmiertaste.
[ Die Quittierung erfolgt durch ein „Klack-Klack" des Rohrantriebes.
Æ Beide Endlagen sind gelöscht.
Hinweise für die Elektrofachkraft
Programmiertaste
Fahrtaste
