7.8.4
So befüllen Sie den Wasserkreislauf

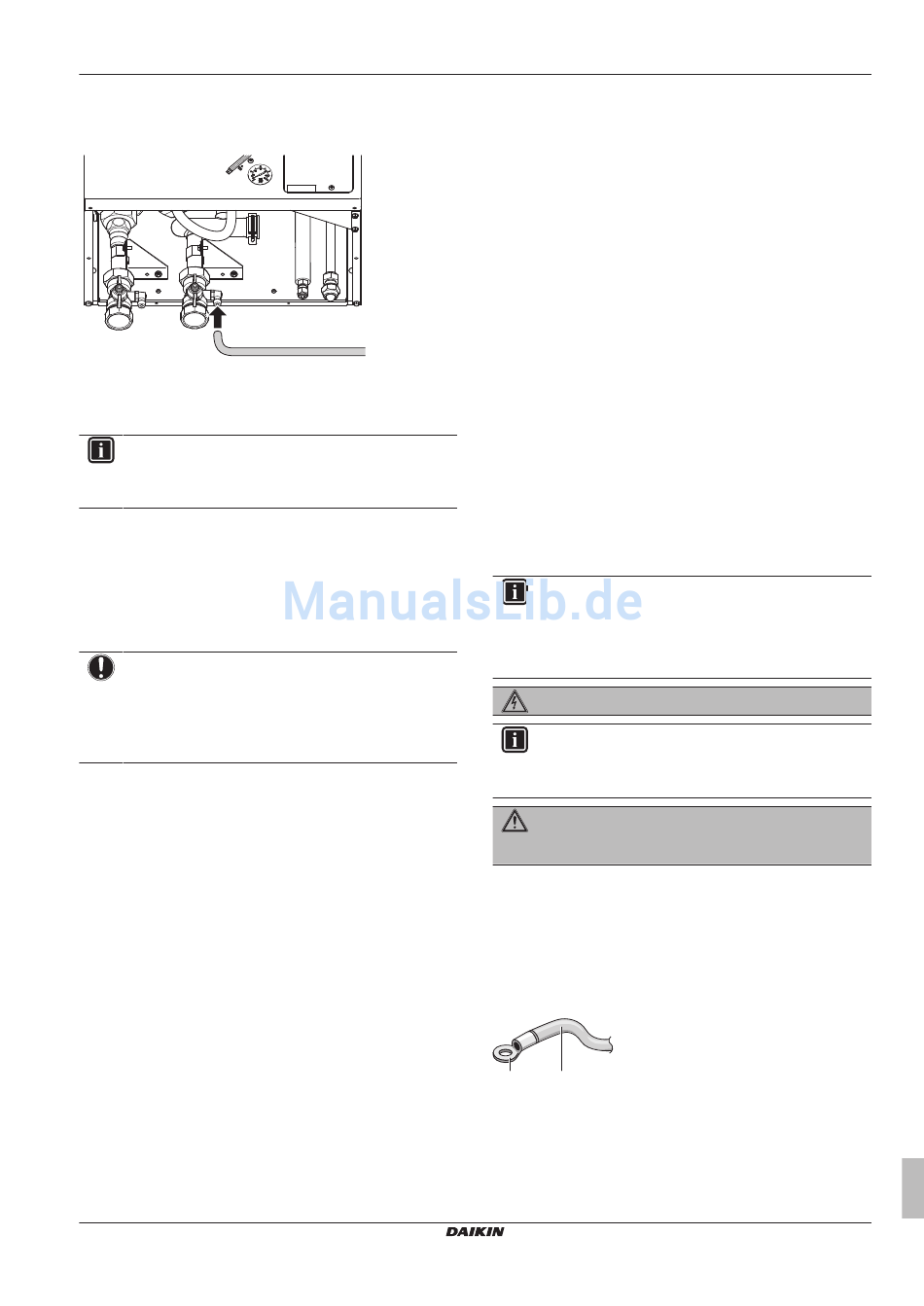

1 Schließen Sie den Wasserschlauch an das Abfluss- und
Füllventil an.
2 Öffnen Sie das Abfluss- und Füllventil.
3 Vergewissern Sie sich, dass das automatische Entlüftungsventil
geöffnet ist (mindestens um 2 Umdrehungen).
INFORMATION
Die
Position
des
"Komponenten: Innengerät" im Kapitel
Daten" auf Seite 92
angegeben.
4 Füllen Sie den Kreislauf mit Wasser auf, bis das Manometer
einen Druck von ±2,0 Bar anzeigt.
5 Lassen Sie so viel Luft wie möglich aus dem Wasserkreislauf
entweichen. Hinweise siehe
6 Schließen Sie das Abfluss- und Füllventil.
7 Trennen Sie den Wasserversorgungsschlauch vom Abfluss-
und Füllventil.
HINWEIS
Je nach Wassertemperatur ist der vom Manometer
angezeigte Wasserdruck unterschiedlich (je höher die
Temperatur, desto größer der Wasserdruck).
Der Wasserdruck sollte jedoch immer über 1 Bar liegen,
um zu vermeiden, dass Luft in den Kreislauf gelangt.
7.8.5
So füllen Sie den Brauchwasserspeicher
Die Installationsanweisungen sind der Installationsanleitung des
Brauchwasserspeichers zu entnehmen.
7.8.6
So isolieren Sie die Wasserleitungen
Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert
werden, um Kondensatbildung während des Kühlbetriebs und eine
Verringerung der Heiz- und Kühlleistung zu verhindern.
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
7.9
Anschließen der elektrischen
Leitungen
7.9.1
Über das Anschließen der elektrischen
Leitungen
Vor dem Anschließen der elektrischen Leitungen
Auf Folgendes achten:
▪ Die Kältemittelleitung ist angeschlossen und überprüft
▪ Die Wasserleitung ist angeschlossen
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P384972-1A – 2016.02
Entlüftungsventils
ist
unter
"14 Technische
"9 Inbetriebnahme" auf
Seite 80.
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1
Überzeugen
Sie
sich,
(Stromversorgungssystem) den elektrischen Spezifikationen der
Wärmepumpe entspricht.
2
Die elektrischen Leitungen an die Außeneinheit anschließen.
3
Die elektrischen Leitungen an die Inneneinheiten anschließen.
4
Den Netzanschluss herstellen.
5
Die Stromversorgung für die Reserveheizung anschließen.
6
Die Benutzerschnittstelle anschließen.
7
Die Absperrventile anschließen.
8
Die Stromzähler anschließen.
9
Die Brauchwasserpumpe anschließen.
10 Den Alarmausgang anschließen.
11 Den Ausgang EIN/AUS für Raumkühlen/Heizen anschließen.
12 Den Umschalter zu einer externen Wärmequelle anschließen.
13 Die Stromverbrauch-Digitaleingänge anschließen.
7.9.2
Über die elektrische Konformität
Nur für Innengeräte
Siehe
"7.9.8 So
schließen
Reserveheizung an" auf
Seite 45.
7.9.3
Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
INFORMATION
Weitere Informationen über die Legende und die Position
des Elektroschaltplans am Gerät finden Sie unter
"Technische Daten".
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
7.9.4
Richtlinien für das Anschließen von
Elektrokabeln
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen an der Spitze auf
jeden Fall runde, gecrimpte Klemmen installiert werden. Die
runden, gecrimpten Klemmen bis zum bedeckten Teil auf den
Draht setzen und mit einem geeigneten Werkzeug fixieren.
b
a
a
Litzenkabel
b
Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
7 Installation
dass
der
Netzanschluss
Sie
die
Stromversorgung
der
Referenzhandbuch für den Monteur
43
