7 Installation
4A Von der Rückseite
PCB
1×
a
b
4C Von oben
a
b
PCB
1×
b
a Schneiden Sie diesen Teil für die Durchführung der Kabel
mit einer Kneifzange oder dergleichen aus.
b Befestigen Sie die Kabel mit dem Kabelhalter und der
Klemme am vorderen Teil des Gehäuses.

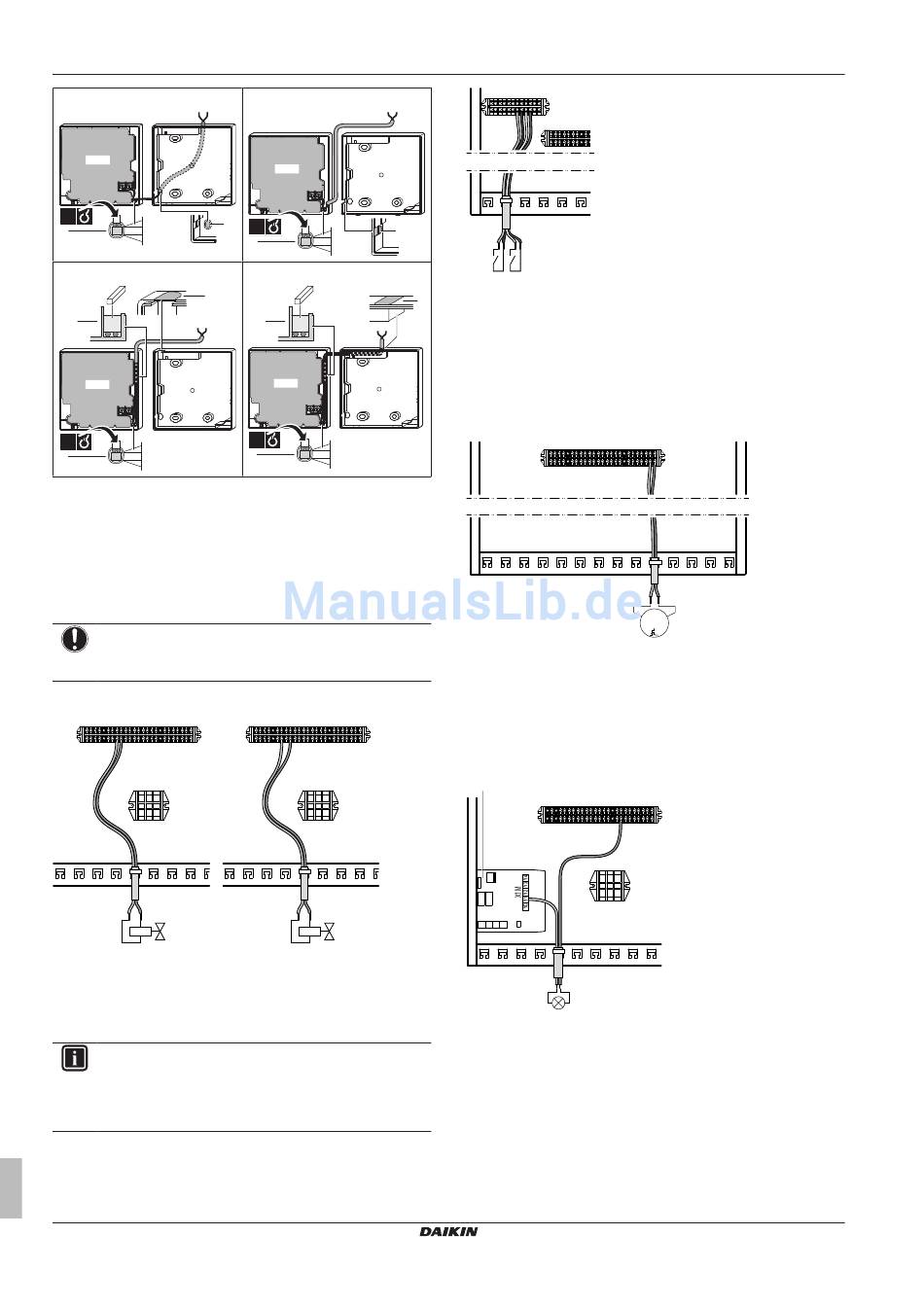

7.9.10 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (Schließer) und
einem NO-Ventil (Öffner) unterschiedlich.
NO
6 7
5
X2M X2M
X1M
M2S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.9.11 So schließen Sie die Stromzähler an
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X5M/7 und X5M/9 und der Minus-Pol mit X5M/8 und
X5M/10 verbunden werden.
1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
Referenzhandbuch für den Monteur
48
4B Von der linken Seite
PCB
1×
a
b
4D Von oben Mitte
a
b
PCB
1×
b
NC
5 7
6
X1M
M2S
einem Stromzähler mit
7 8 910
X5M
X2M
S2S S3S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.9.12 So schließen Sie die Brauchwasserpumpe
an
1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X2M
M2P
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.9.13 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.9.14 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
